紧凑型车用电子离心泵结构设计

这款离心泵主要面向新能源汽车热管理回路、小型工业冷却循环、精密设备温控系统等场景设计，可实现冷却介质的稳定加压输送，为动力电池温控回路、激光设备冷却单元、小型工业换热系统提供稳定的流体动力支持，适配低粘度、无硬质颗粒的水性冷却介质输送需求，能够在密闭循环回路中持续提供稳定的扬程与流量输出，保障温控系统的换热效率稳定。

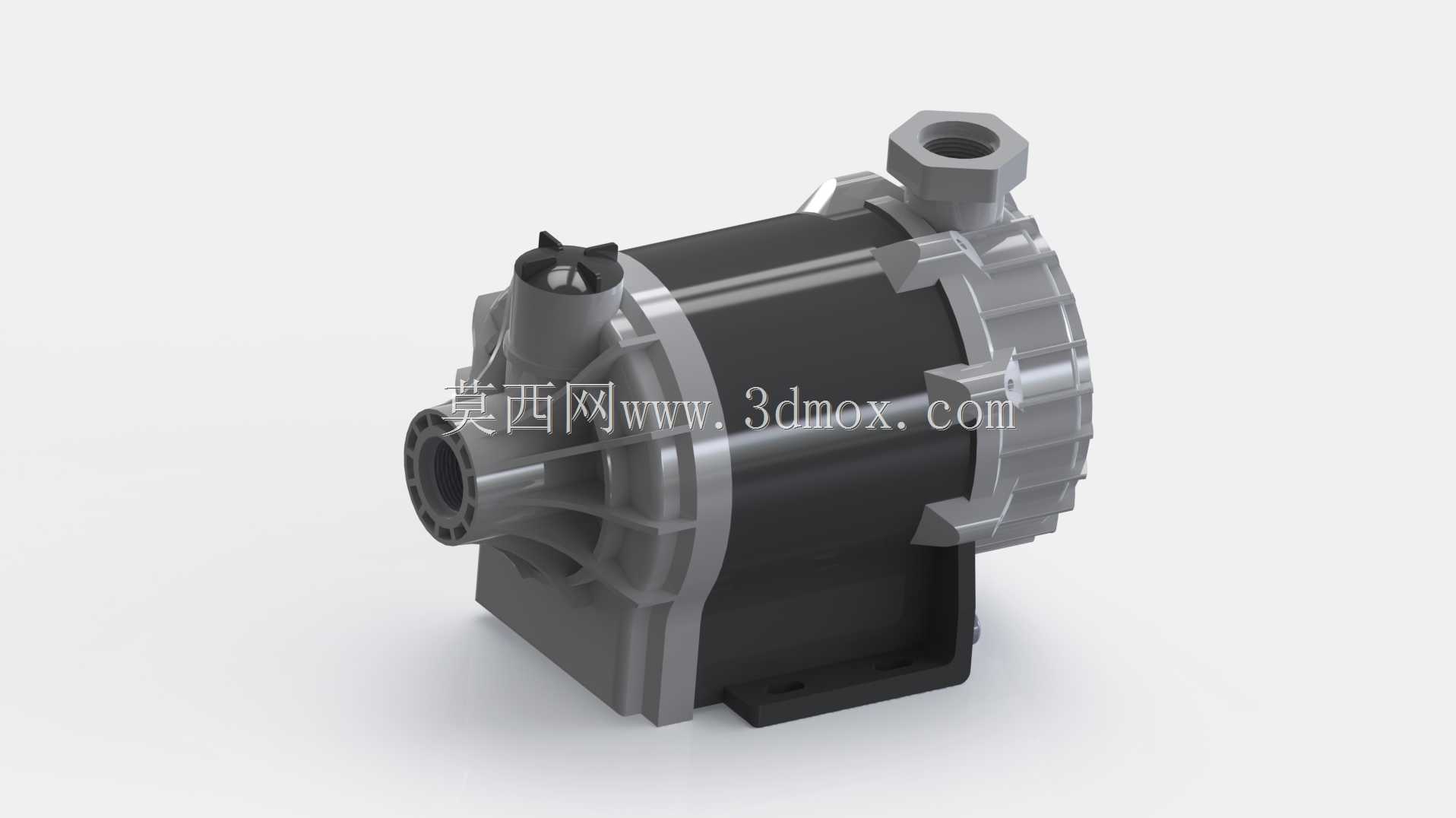

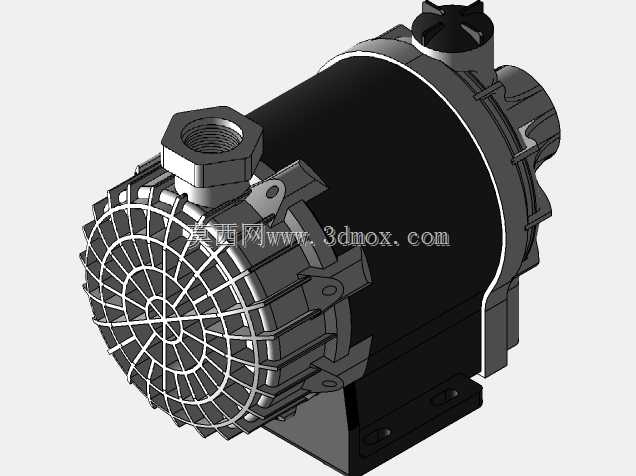

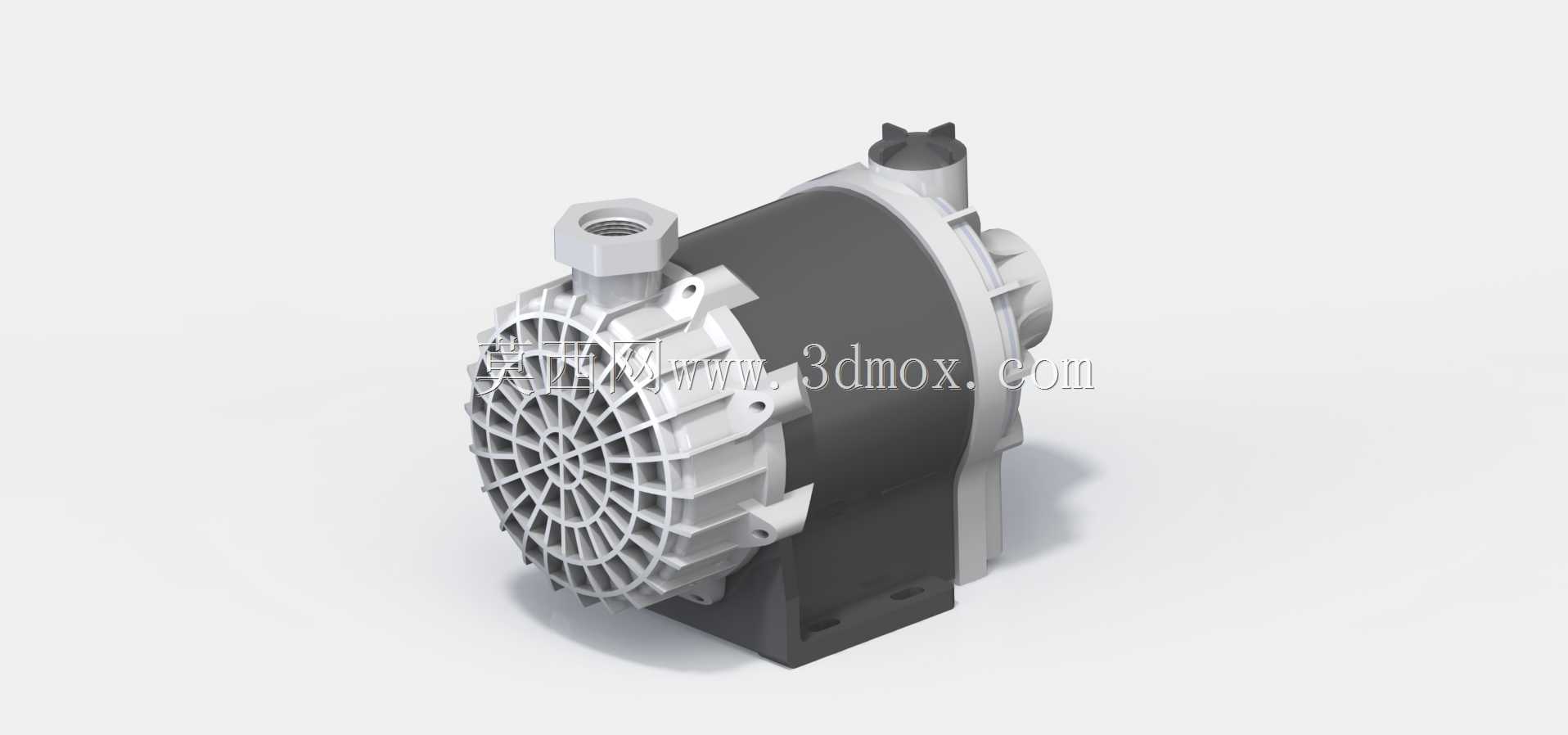

从功能特性来看，该泵采用集成式电机与泵腔共体设计，将驱动电机、叶轮腔、进出水接口整合为一体化结构，大幅缩减了整体安装体积，相比传统分体式离心泵减少了30%以上的安装占用空间，适配空间紧凑的设备安装场景。泵体进出水口采用不同规格的内螺纹接口设计，侧方大口径接口为进水端，顶部小口径接口为出水端，接口方向垂直排布，能够适配多数冷却回路的管路走向，减少管路弯折带来的流阻损失。泵体底部设置一体化安装支座，支座带有固定安装孔位，可通过螺栓直接固定在设备安装平面上，安装定位精度高，运行时的振动传递更小，工作噪音更低。

设计过程中优先考虑了密封可靠性与运行稳定性，电机腔体与泵腔之间采用多重动密封结构，避免输送介质渗入电机部分造成驱动故障，泵壳外侧设置多道环形加强筋结构，既提升了泵壳的结构强度，能够承受更高的回路工作压力，同时加强筋形成的散热结构可辅助电机运行时的热量散发，延长泵体连续工作时长。叶轮采用闭式离心叶轮设计，流道经过顺滑过渡处理，能够在较低转速下实现较高的输送效率，同时降低叶轮转动时的流体噪音，适配对运行噪音有严格要求的车载、精密设备场景。

安装边界方面，该泵整体为近似方柱形结构，主体最大外径适配小流量循环回路的安装空间，进出水口的中心距、安装支座的孔位间距均按照行业通用安装尺寸设计，可直接替换同规格的传统离心冷却泵，无需对原有管路和安装位进行改造。泵体外壳采用耐温工程塑料与金属嵌件结合的设计，接触介质的部分采用耐腐耐温材质，可长期在-40℃到120℃的介质温度范围内稳定工作，适配不同工况下的冷却循环需求，整体结构无外露易损部件，日常维护成本极低，可实现长时间免维护运行。
