E20型卧式直插铁氧体变压器三维建模作品

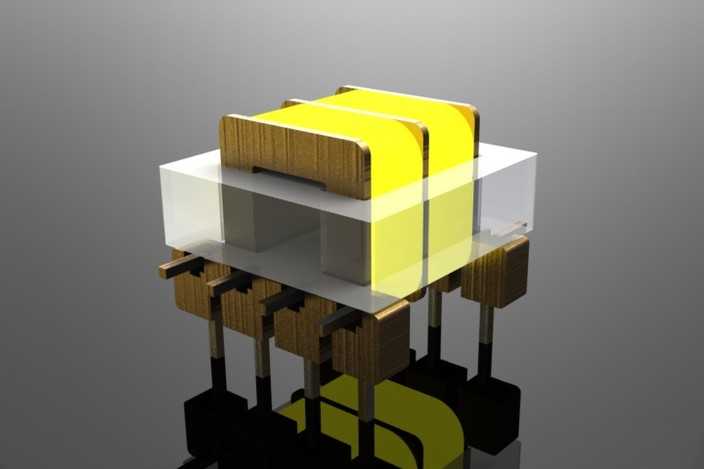

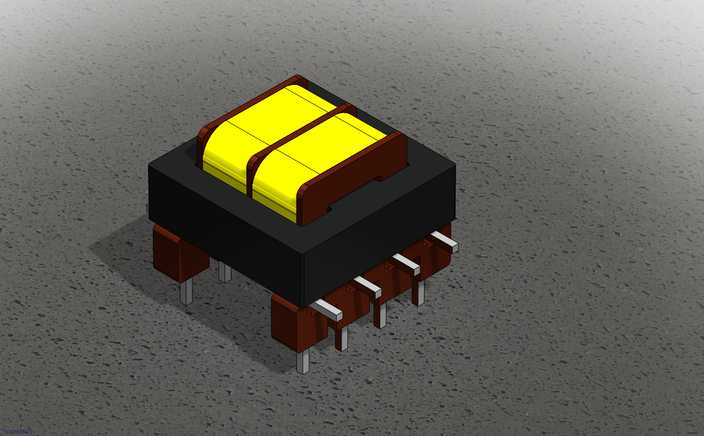

本作品为E20规格铁氧体变压器的三维建模成果，建模过程依托主流三维设计软件完成，整体采用参数化建模思路，严格遵循实际直插式变压器的生产尺寸规范进行1:1还原。建模初期先梳理产品结构逻辑，将整体拆分为磁芯骨架、绕组封装、引脚端子三个核心模块逐一构建：首先搭建铁氧体磁芯的基础基体，精准还原E型磁芯的对接结构与磁路轮廓，对磁芯边角的倒角、卡槽限位结构做精细化处理，保证磁芯与骨架的装配契合度符合实际装配公差要求；其次完成绕组部分的建模，还原双槽绕组的分隔结构，对绕组外层的绝缘封装层做曲面贴合处理，模拟实际生产中绝缘胶带包裹或塑封成型的外观质感；最后构建直插引脚部分，按照标准卧式直插元件的引脚间距、引脚直径、引脚伸出长度参数建模，还原引脚与骨架内部的嵌装固定结构，保证引脚排布符合PCB板焊接的通用规范。材质渲染阶段针对不同部件匹配对应材质属性：铁氧体磁芯部分赋予哑光深棕黑色磨砂材质，还原铁氧体材料特有的粗糙哑光质感，调整材质粗糙度参数避免出现不合理的高光反射；绕组外层的绝缘封装部分赋予亮黄色半哑光塑料材质，添加细微的材质纹理模拟绝缘层的真实触感；金属引脚部分赋予镀锡金属材质，调整金属反射率与粗糙度，还原引脚表面略带磨砂的金属光泽，同时在引脚根部做细微的材质色差处理，模拟引脚与骨架衔接处的注塑固定痕迹。场景渲染采用灰色哑光磨砂地面作为承载面，添加柔和的环境漫反射光源与主方向光源，调整光源角度投射出自然柔和的阴影，突出变压器整体的立体结构与部件层次，对磁芯与绕组的衔接缝隙、引脚与骨架的装配位置做细节强化，让整体模型既具备精准的结构参考价值，也拥有逼真的视觉呈现效果。建模过程中对各部件的装配关系做了干涉检查，确保磁芯扣合、绕组安装、引脚固定的结构逻辑完全符合实际产品的装配流程，可作为电子元件结构参考、PCB布局仿真、产品展示演示的数字化素材使用。
