手动小型管材弯曲加工设备结构设计

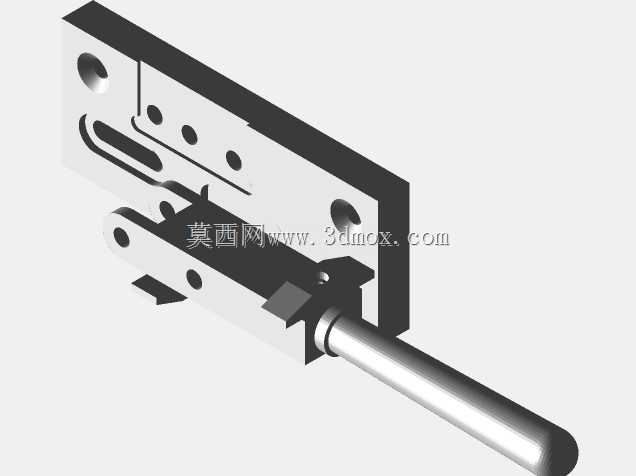

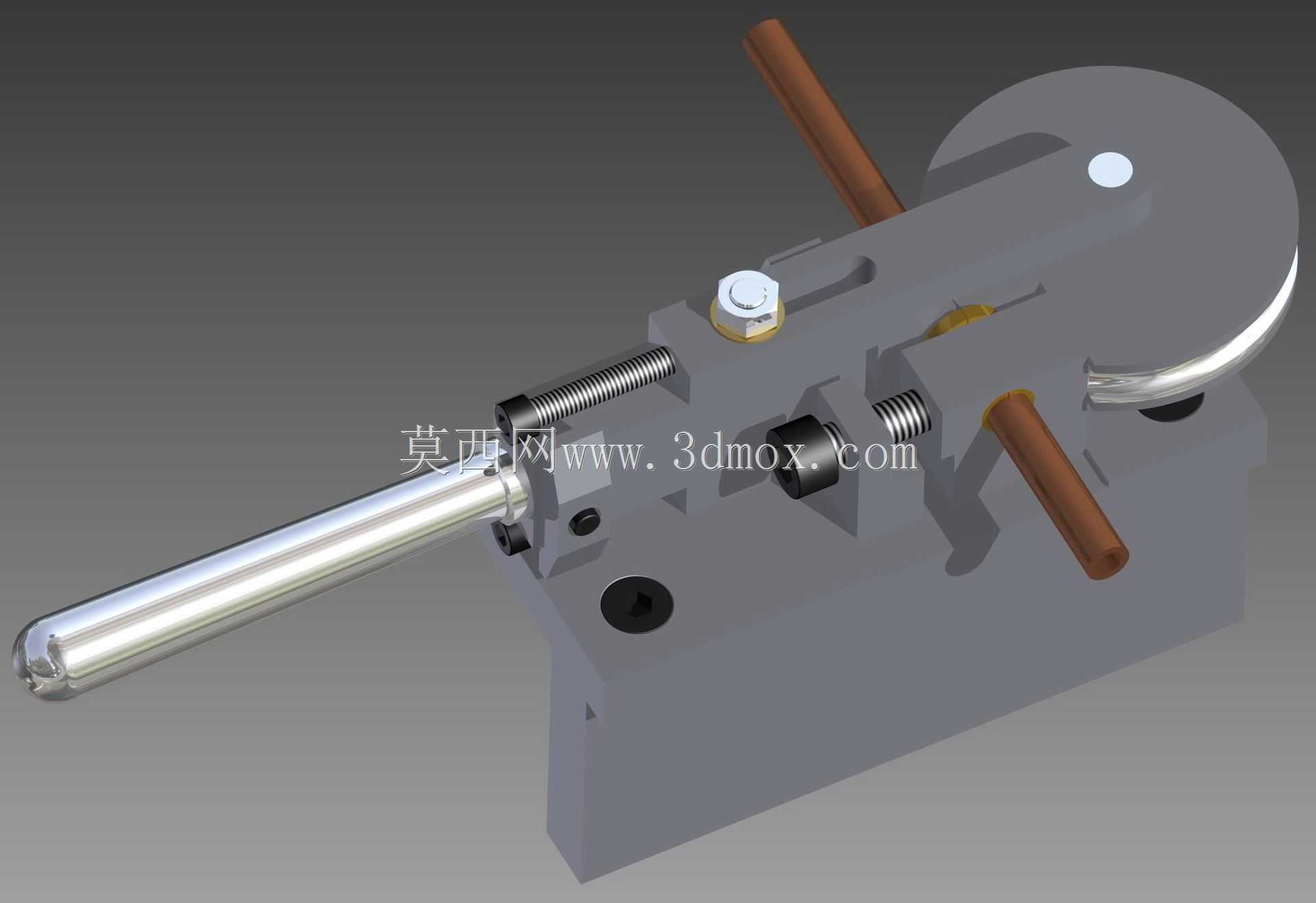

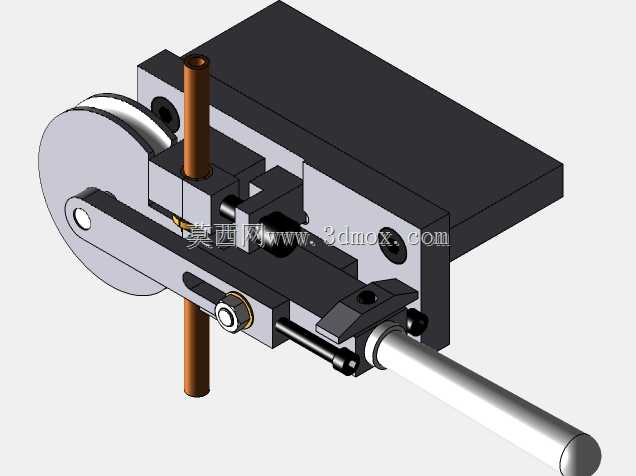

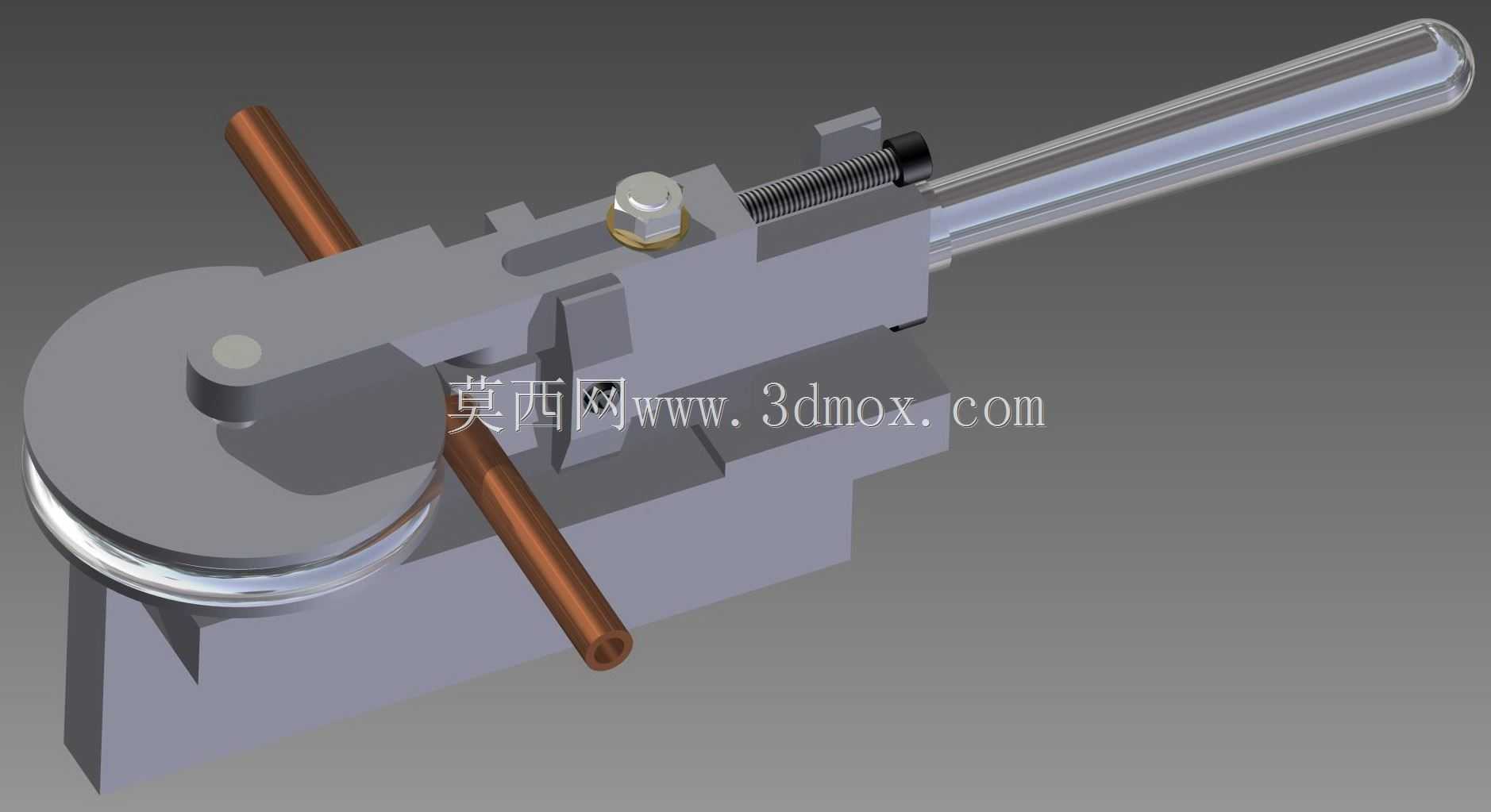

这款手动小型弯管设备，主要面向小规格金属管材的小批量弯曲加工作业场景，常见于五金维修作坊、小型五金加工厂、水电安装施工、制冷管路布设、小型金属制品工坊等作业场景，能够在无外接动力的作业环境下完成管材的定角度弯折作业，解决了小型管材弯折作业中依赖大型电动弯管设备成本高、便携性差，手工弯折易出现管材扁瘪、弯折角度不准、弯折处起皱的痛点。设备整体采用台式基座结构设计，底部为一体式铸造加工的基座主体，基座上预留有两个沉头安装孔位，可通过螺栓将整机固定在工作台面或者临时木质作业台面上，安装边界紧凑，整体占用台面面积不足0.1平方米，适合狭小作业空间内布设使用，整机重量控制合理，单人即可完成搬运转移，适配流动作业、上门安装类的管材弯折需求。设备的核心功能结构包含定径弯管轮模、管材夹持定位组件、手动施力杠杆、进给锁紧弹簧组件几个部分，弯管轮模根据适配的管材外径匹配对应弧度的轮槽，弯折作业时将待加工管材穿入定位套与轮模之间的间隙，通过侧面的弹簧顶紧结构调整夹持力度，既保证管材在弯折过程中不会出现轴向窜动，又避免夹持力过大造成管材表面压痕变形。操作时通过握持两根木质绝缘手柄施加转动力矩，带动摆臂绕轮模中心转动，即可将管材沿着轮模的弧度弯折至预设角度，轮模侧边的定位挡块可辅助控制弯折角度，减少反复测量调整的工序。设计过程中充分考虑了手动作业的施力特性，杠杆力臂经过合理配比，普通成年操作人员无需施加过大的臂力即可完成壁厚2mm以内的金属管材弯折，弹簧复位结构可在单次弯折完成后自动将摆臂复位至初始位置，提升连续作业的操作效率。设备的所有金属结构件均做了倒角去毛刺处理，操作手柄采用木质隔热绝缘材质，长时间握持操作不易打滑磨手，活动铰接位置预留有润滑注油孔位，日常维护仅需定期加注润滑脂即可保证转动顺畅，整体结构无复杂电子元件、液压管路，故障率极低，适合非专业机械操作人员快速上手使用，能够完成圆管、薄壁金属管的小半径弯折作业，弯折后的管材内壁光滑无明显褶皱，弯折处椭圆度控制在行业允许公差范围内，可满足常规管路布设、小型五金制品加工的精度要求。
