顶升移栽式动力滚筒输送设备结构模型

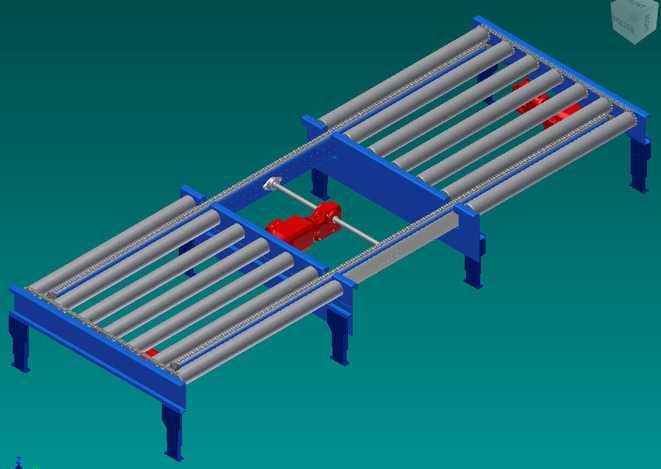

本模型为顶升移栽式动力滚筒输送设备，整体采用三维参数化建模完成，建模过程中严格遵循机械设计通用规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配逻辑与结构细节。模型整体以方管焊接成型的蓝色机架作为承载主体，机架支脚设置可调式支撑结构，可适配现场地面的不平整工况，保障设备运行时的整体稳定性。机架上方平行排布多根镀锌质感的输送滚筒，滚筒两端通过轴承座与机架侧梁连接，传动侧布置链轮与链条传动结构，搭配红色的驱动减速电机，可实现滚筒组的同步转动，完成托盘类物料沿滚筒轴向的直线输送作业。设备中部集成顶升移栽模组，该模组包含独立的顶升驱动结构与横向输送单元，当物料需要换线输送时，顶升机构可将横向输送单元抬升至高于主输送滚筒的高度，承接物料后完成垂直于主输送方向的横向移栽，实现不同输送线体之间的物料转接，无需额外安排人工搬运，可有效提升生产线的物流自动化水平。建模过程中对各运动部件预留了合理的装配间隙，还原了链条张紧调节结构、电机安装座的可调固定结构、滚筒的快拆式安装结构等细节，各部件材质区分清晰：机架部分赋予蓝色喷塑金属材质，滚筒赋予镀锌亮面金属材质，驱动部件赋予红色烤漆金属材质，传动链条赋予发黑金属材质，渲染后整体视觉效果贴近真实工业设备的外观质感。设计过程中兼顾了设备的实用性与维护便捷性，驱动单元布置在机架中部的预留安装空间内，既可以对传动结构起到防护作用，也方便后期检修时快速拆解部件，整体结构紧凑，可直接对接自动化生产线、仓储物流分拣线等场景的布局设计需求，为相关输送设备的方案设计、结构优化提供直观的三维参考。
