液下立式渣浆输送泵结构设计

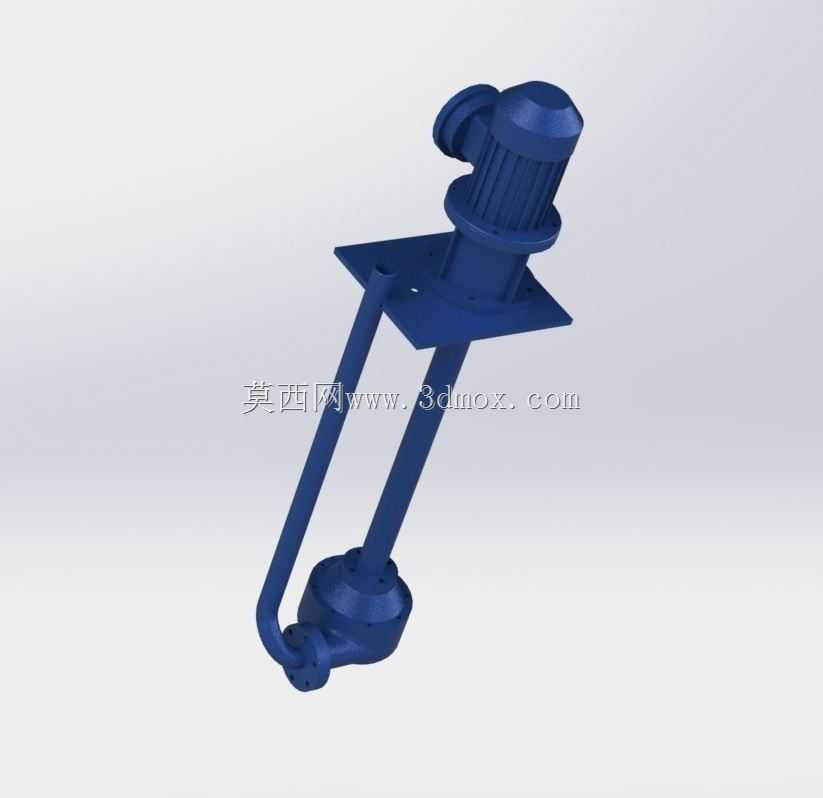

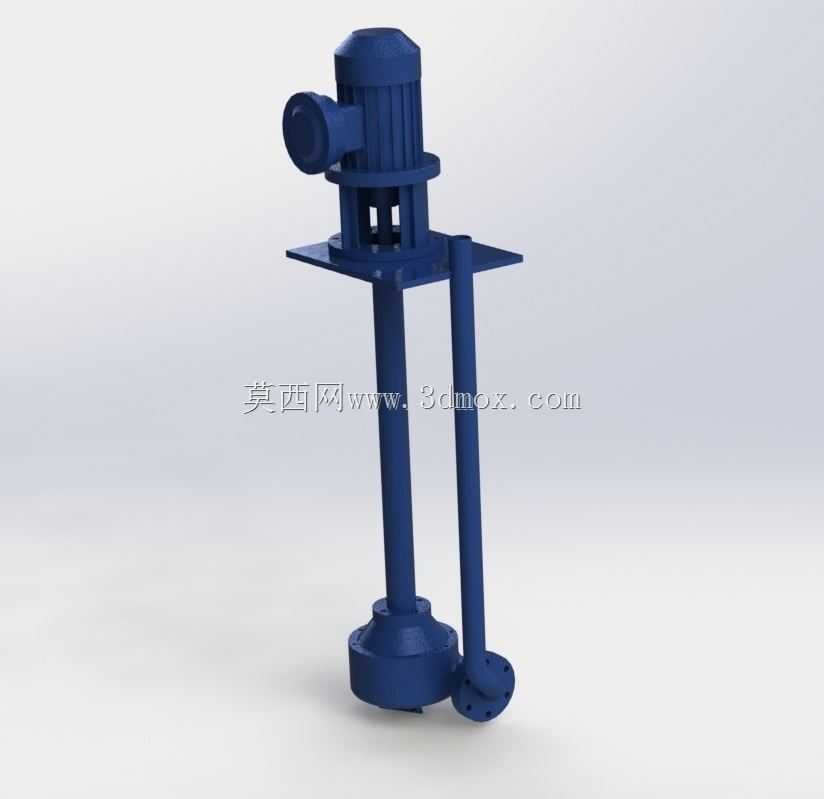

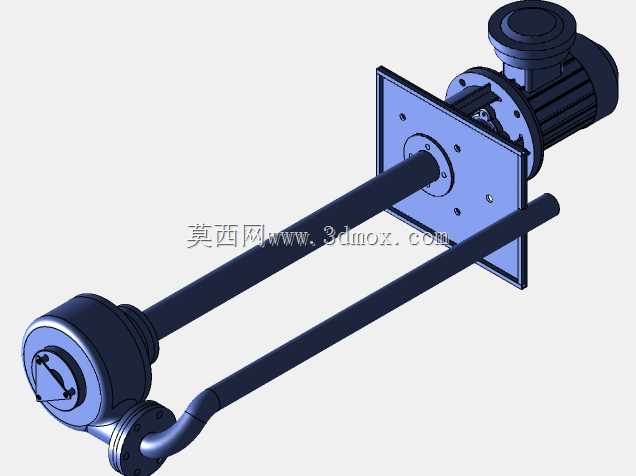

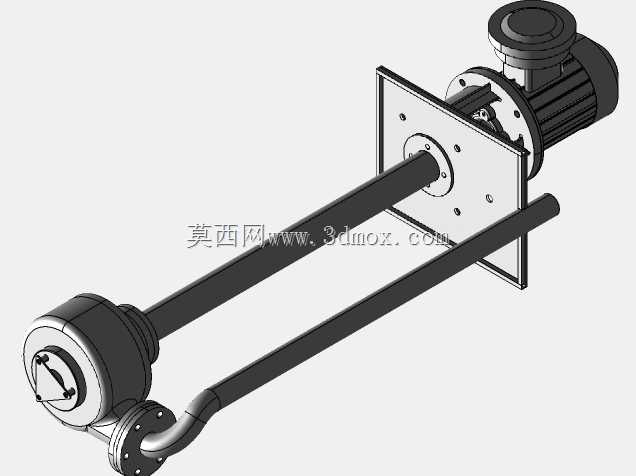

该款立式液下渣浆泵主要应用于矿山选矿、冶金洗选、污水处理、河道清淤、化工浆液输送等工况场景，可浸入储液池、浆槽内部完成含固体颗粒的磨蚀性浆体输送作业，适配输送含有矿渣、煤泥、砂粒、工业废渣等固体颗粒物的混合介质，能够在液位以下持续稳定运行，无需额外灌泵引水，解决了常规卧式泵在低位储液场景下吸程不足、易气蚀的痛点。从功能特性来看，该泵采用立式长轴悬臂结构，过流部件采用耐磨材质设计，可应对高磨蚀性浆体的长期冲刷，泵体底部带有侧向吸入口，能够有效吸入池底沉积的浆体，避免池底物料淤积；上部配套的驱动电机通过安装板固定在池面基础上，电机与泵轴采用直联传动结构，传动效率高，运行振动小，双支撑长轴结构可保障液下深度较大时的轴系稳定性，避免运行过程中出现轴系摆动、叶轮碰擦泵壳的问题。从设计思路来看，整体采用液下浸入式布局，将过流泵体部分完全置于液面以下，取消了常规卧式泵的轴封结构，从根源上避免了浆体输送过程中轴封泄漏的问题，安装板作为核心承载部件，既承担了整泵的重量载荷，也作为池面安装的定位基准，板上预留的安装孔位可适配不同规格的预埋螺栓，安装时无需复杂的管路对接，只需将泵体垂直吊入浆池，固定安装板即可完成主体安装，后期维护时可直接将整泵从池内吊出，无需排空池内浆体，大幅降低运维难度。从安装边界来看，该泵液下部分采用双导杆结构连接上部安装板与下部泵体，整体径向尺寸紧凑，可适配口径较小的预留安装孔，液下深度可根据浆池实际深度调整，安装时需保障泵体垂直于水平面，吸入口距离池底预留足够的流道间隙，避免大颗粒硬物卡滞叶轮，出口管路沿导杆向上延伸至池面，可直接对接后续输送管路，电机位于液面以上的安装平台上，可避免浆体飞溅侵蚀电机，保障驱动端的运行安全。运行过程中，叶轮旋转产生的离心力将进入泵腔的浆体增压后沿出口管路向上输送，长轴部位设置的滑动轴承可采用输送介质自身润滑，无需额外配置润滑系统，简化了整体结构，同时过流部件的流线型设计可降低浆体在泵腔内的湍流损耗，提升输送效率，减少局部磨损，延长设备的连续运行周期。
