移动式管道压力测试液压动力装置

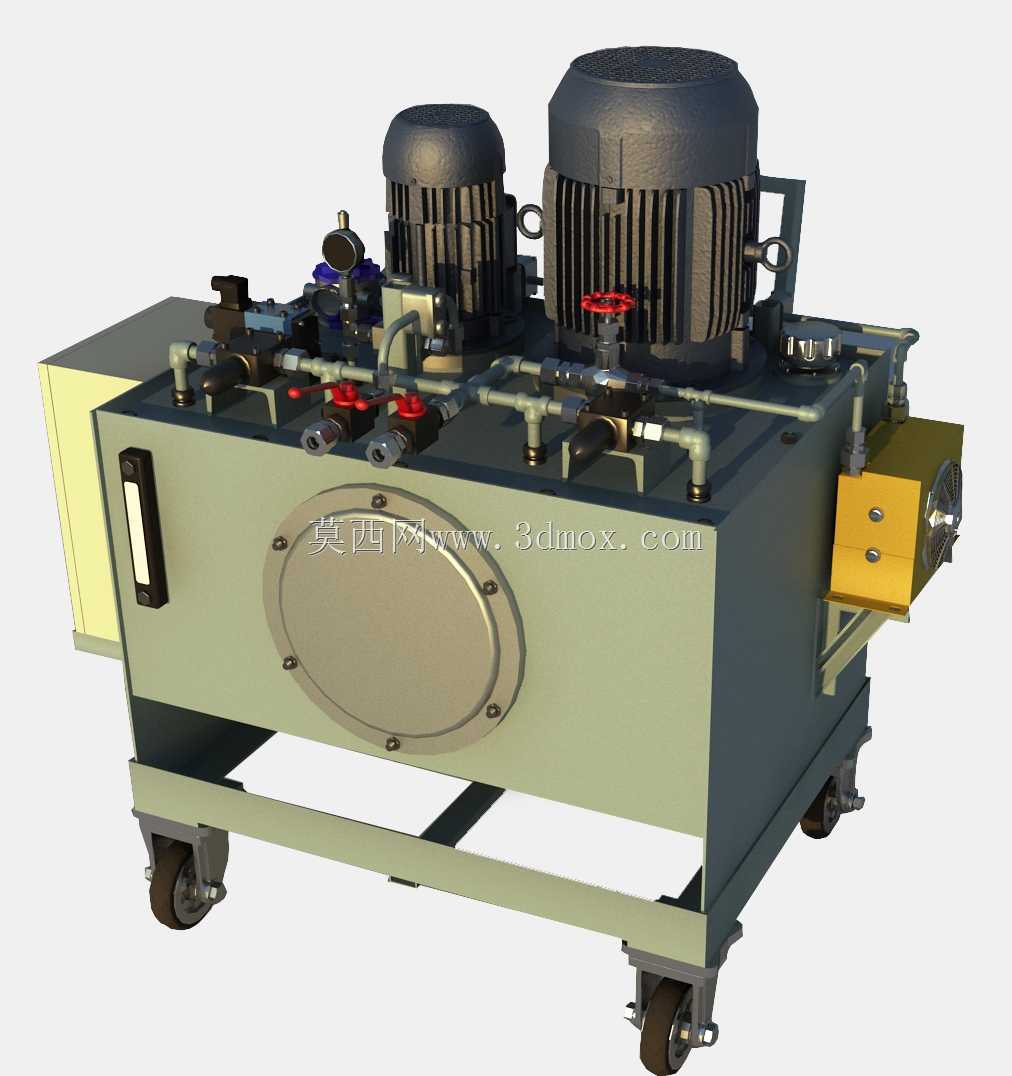

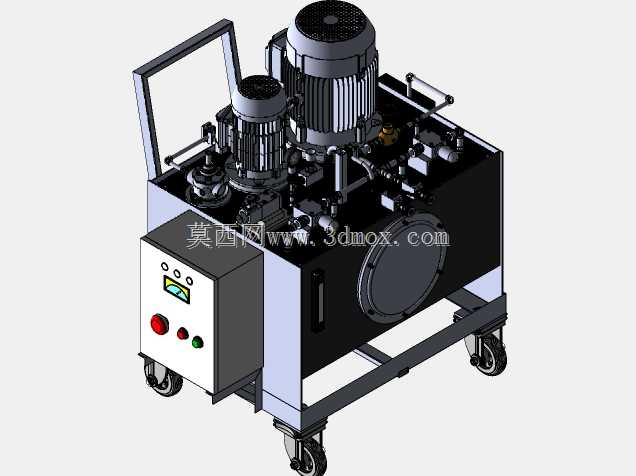

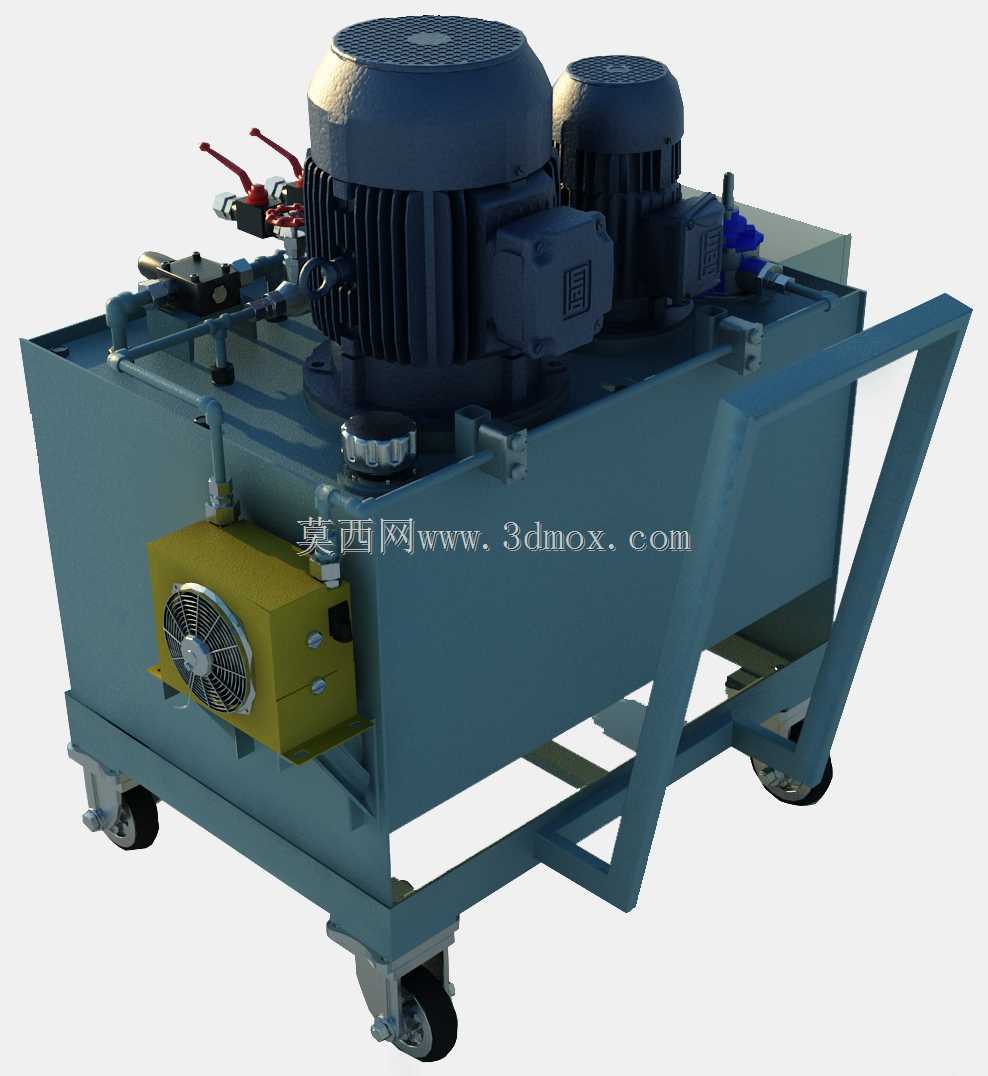

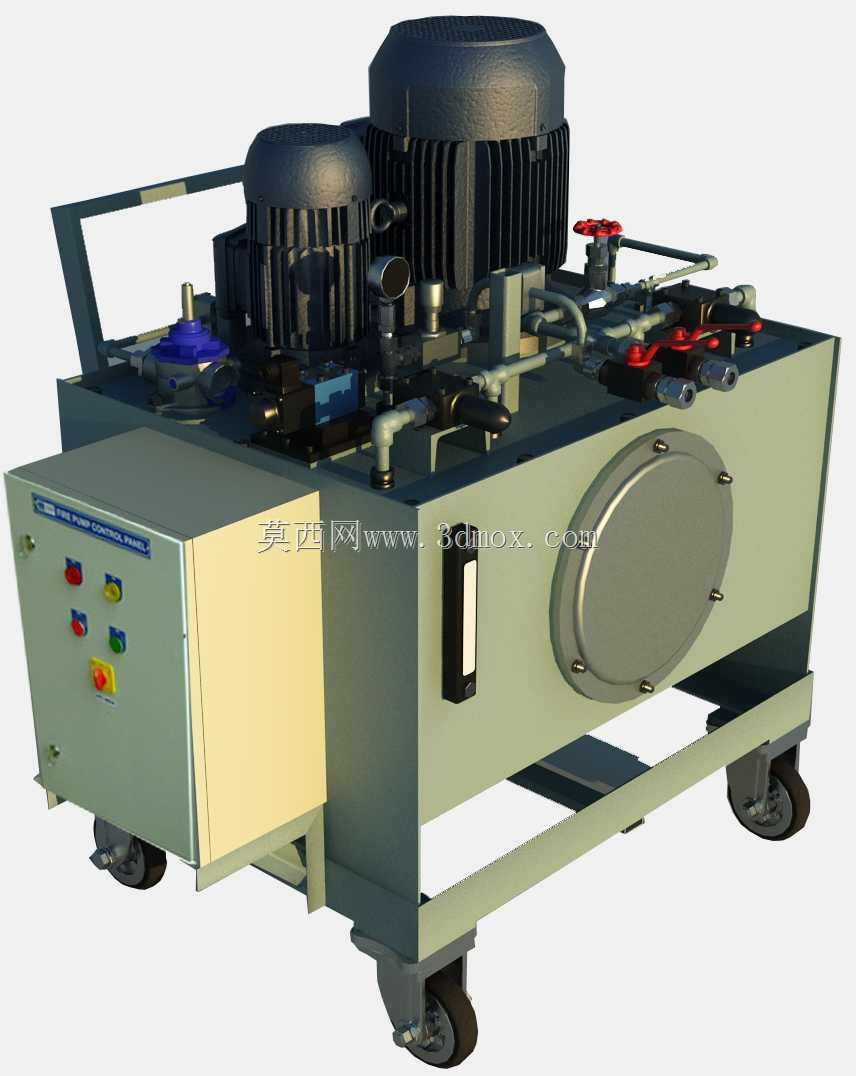

这款移动式液压动力装置主要面向管道工程施工、运维场景设计，核心用于各类工业管道、市政管网安装完成后的承压能力测试、密封性检测作业，也可作为临时高压动力源为现场小型液压工装提供压力输出，适配施工现场多点位转场作业的需求，解决固定试压设备无法灵活抵达作业点位的痛点。设备整体采用撬装带轮结构设计，底部配置四个带刹车的工业脚轮，可在平整的施工场地、车间地面灵活推行，转场时无需额外吊装设备，单人即可完成短距离移位，就位后踩下脚轮刹车即可固定设备位置，避免作业过程中设备滑移。整体结构采用框架式承载设计，油箱作为主体承载基座，上部集成两套动力输出单元，可根据测试压力需求选择单泵或双泵合流输出，兼顾低压大流量快速充压、高压小流量保压测试的不同工况需求，大幅提升试压作业的效率。油路系统集成了手动调压阀、截止阀、压力检测仪表、单向控制阀组，所有操作元件均布置在设备正面操作区域，操作人员站在设备正前方即可完成压力调节、油路通断控制、压力数值读取的全部操作，无需绕转设备，操作动线流畅合理。油箱侧面开设大尺寸圆形检修口，便于后期清理油箱内部杂质、更换吸油回油滤芯，设备两侧预留了液压油输出接口，可快速连接不同规格的试压软管，适配不同管径管道的测试连接需求。设计阶段充分考虑现场作业的复杂工况，将电机、阀组、管路全部集成在框架范围内，无外凸易磕碰部件，外部管路采用硬管加管夹固定的布局，避免转场过程中管路松动变形，电气控制部分布置在设备侧方的密封电控箱内，可抵御施工现场的扬尘、少量溅水影响，提升设备在复杂现场环境下的运行可靠性。设备整体宽度控制在0.8米以内，长度不超过1.2米，可顺利通过常规施工场地的通道门、施工电梯，适配狭窄作业空间的就位需求，油箱容积匹配常规试压作业的液压油储量需求，无需频繁补油即可完成单点位的全流程试压作业。
