移动式大流量管道液压冲洗设备

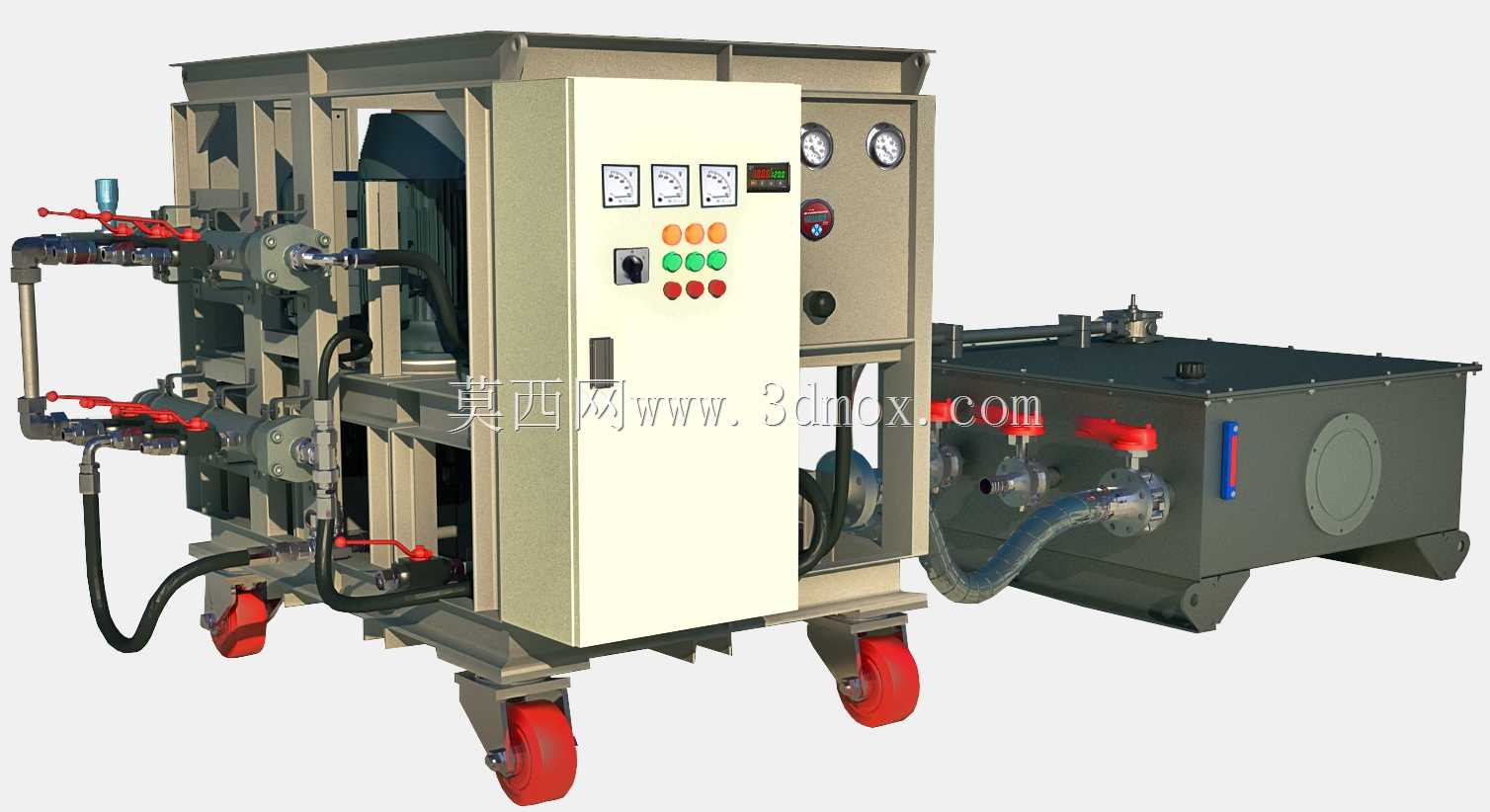

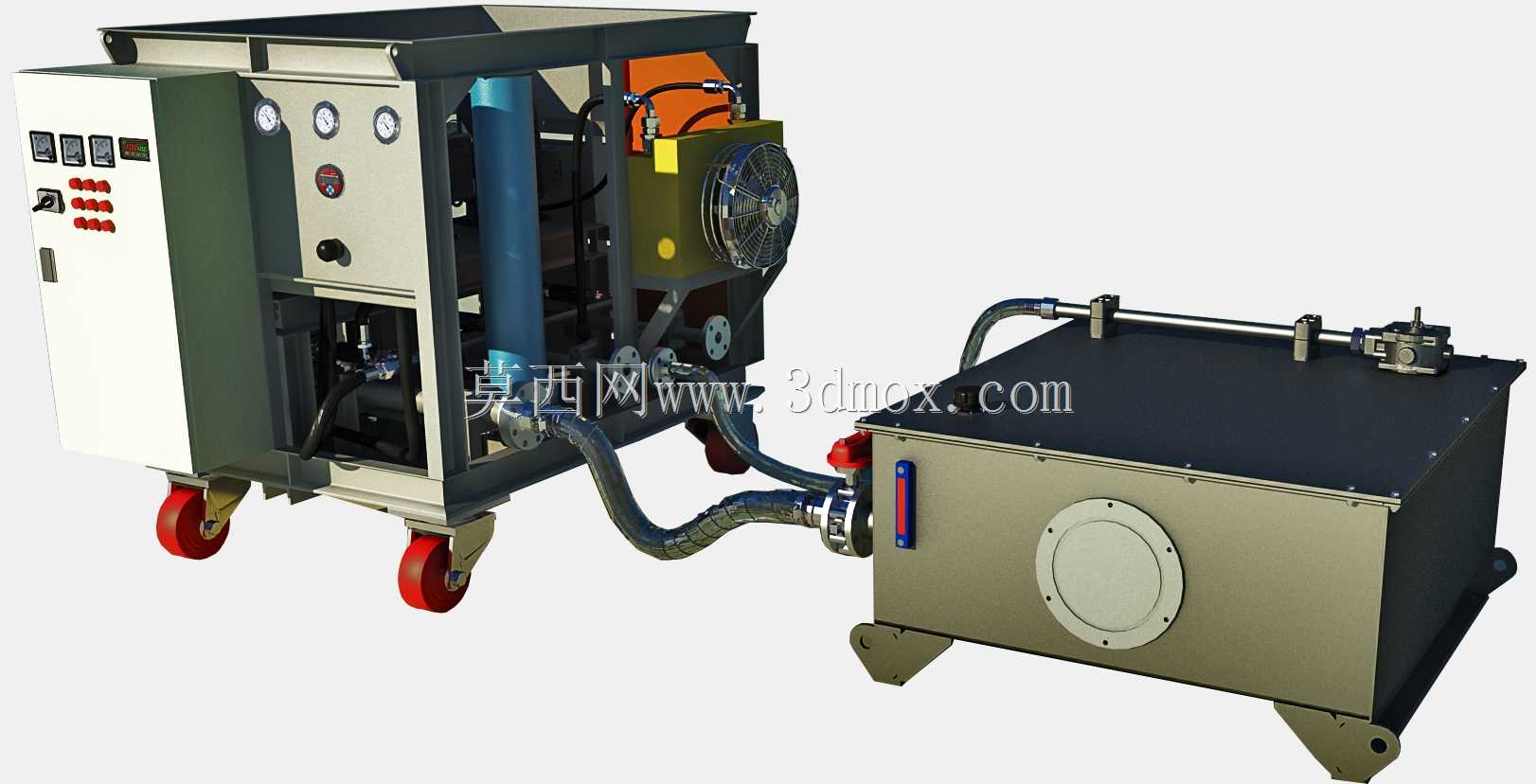

这款移动式液压冲洗设备主要面向工业管道系统的投产前冲洗、运维阶段清污作业场景，在石化输油管路、液压站配套管路、市政给排水压力管道、大型装备液压管线的施工与维保场景中广泛应用，核心作用是通过高压大流量的液压油或清洗介质冲刷管道内壁附着的焊渣、金属碎屑、氧化皮、油污残留等杂质，避免杂质随介质进入阀组、泵体、执行元件造成卡滞、磨损、密封失效等故障，保障整个管路系统的运行稳定性与元件使用寿命。设备最大输出流量可达1000LPM，能够适配公称通径DN50至DN200区间的各类金属管路冲洗需求，可根据管路污染等级调节输出压力与流量参数，匹配不同冲洗工艺的流速要求，确保管内介质流速达到紊流状态，实现内壁杂质的彻底剥离与带出。设备整体采用分体式结构设计，左侧为集成动力、控制、阀组的主机单元，右侧为独立的油箱过滤单元，二者通过高压软管连接，既可以拆分进入狭窄作业空间，也可以组合后整体转运。主机底部配置四个带刹车的重载红色脚轮，单轮承重可达200kg，能够在平整的车间地面、施工现场硬化路面灵活移动，就位后踩下刹车即可固定设备位置，无需额外的地脚螺栓固定，适配多工位、跨区域的流动作业需求。主机正面的电控柜集成了电流、电压、压力显示仪表，以及启停按钮、功能切换按钮、急停按钮，操作面板布局符合人机工程学要求，操作人员站立即可完成所有参数观测与操作动作，电控柜采用密封式设计，具备IP54防护等级，能够适应施工现场多粉尘、少量溅水的作业环境。主机侧部配置的压力表可实时显示系统输出压力，管路上的红色球阀用于控制各支路的通断，方便操作人员切换冲洗回路、调节支路流量。右侧油箱单元集成了液位显示、温度监测、回油过滤组件，能够对回流的清洗介质进行多级过滤，截留冲洗带出的杂质，避免杂质再次进入泵体造成二次污染，油箱顶部设置的注油口与透气帽保障介质加注顺畅与油箱内部压力平衡。设备的整体设计充分考虑了现场作业的实用性，主机框架采用型钢焊接而成，结构强度高，能够承受转运过程中的颠簸与作业过程中的振动，所有管路连接均采用标准液压接头，密封可靠无渗漏，外部管路布置整齐，预留了足够的扳手操作空间，方便后期的维护与元件更换。设备的安装边界灵活，分体状态下主机单元宽度仅0.8米，可通过常规的车间通道与施工门洞，无需对作业场地进行特殊改造，接通电源、连接待冲洗管路与油箱回路后即可启动作业，无需复杂的安装调试流程，能够快速响应现场的冲洗作业需求。
