3英寸凸轮锁紧式快接联轴器结构设计

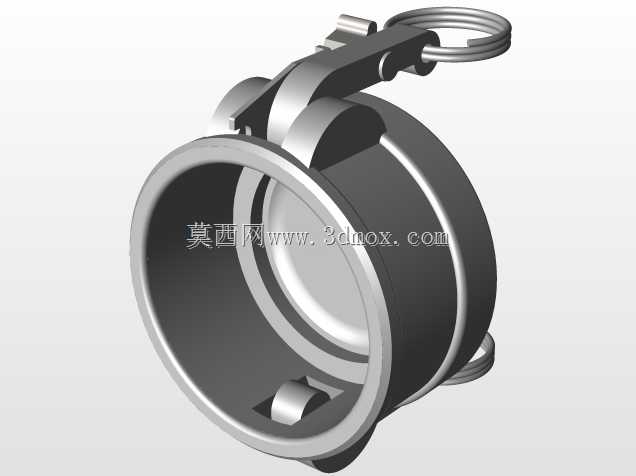

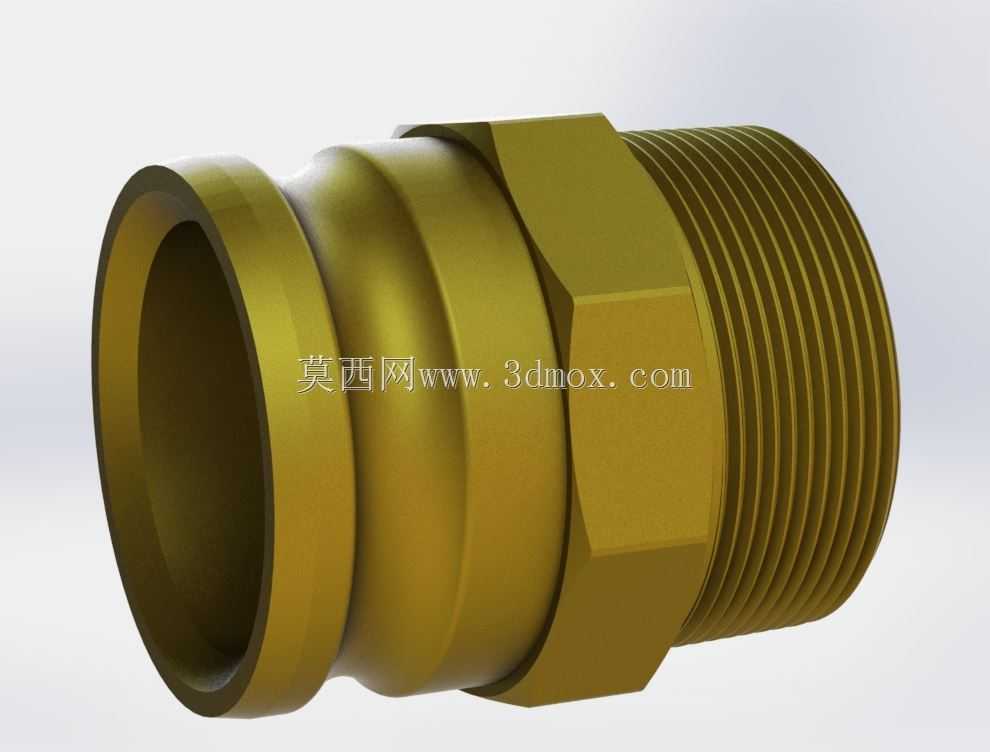

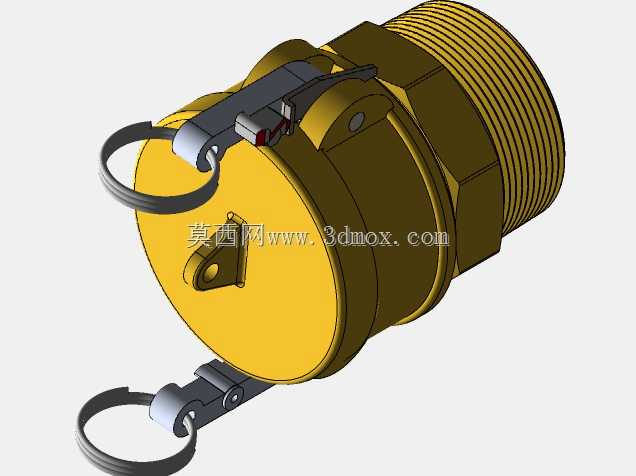

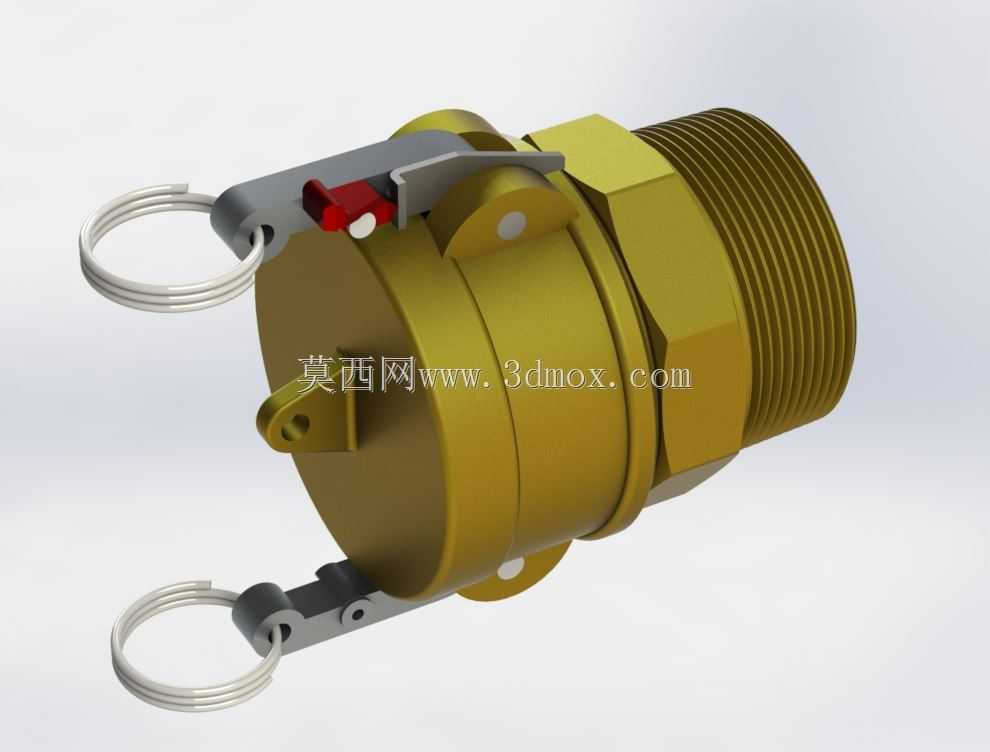

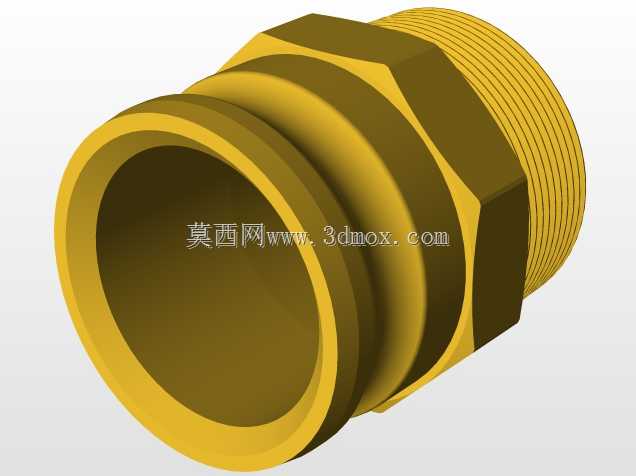

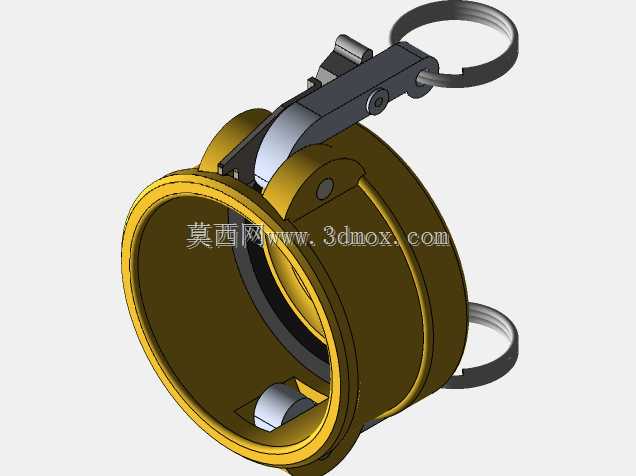

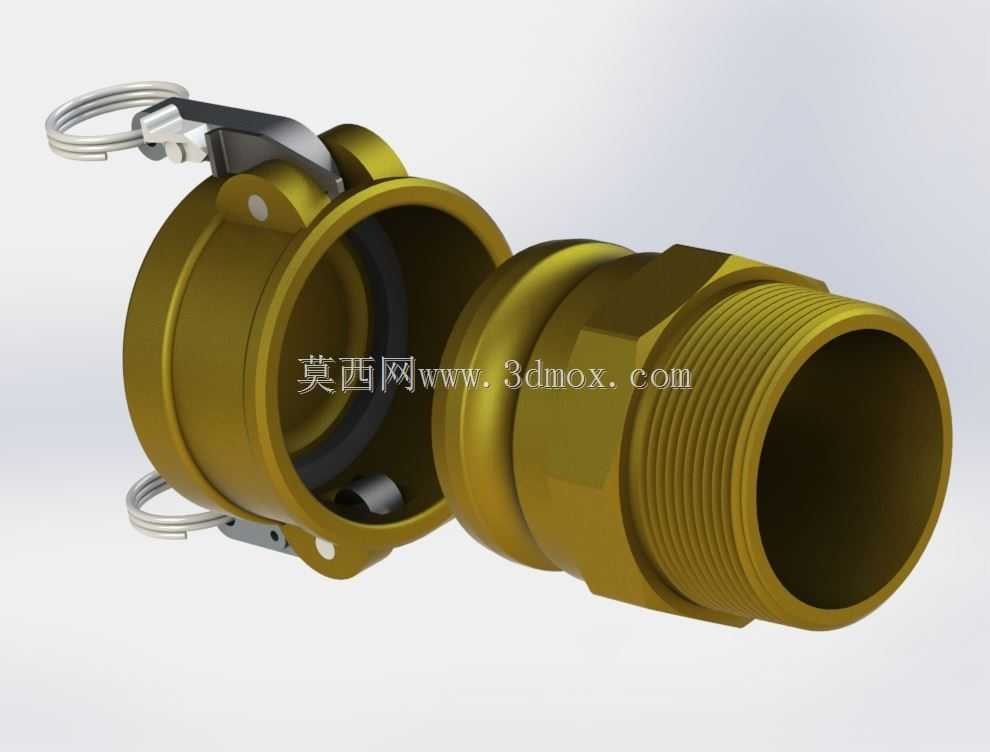

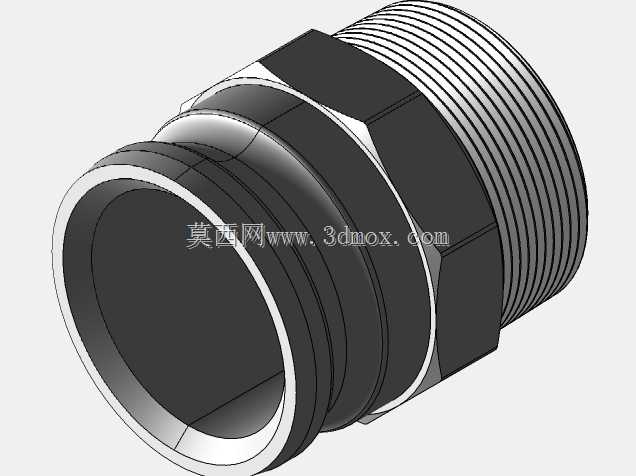

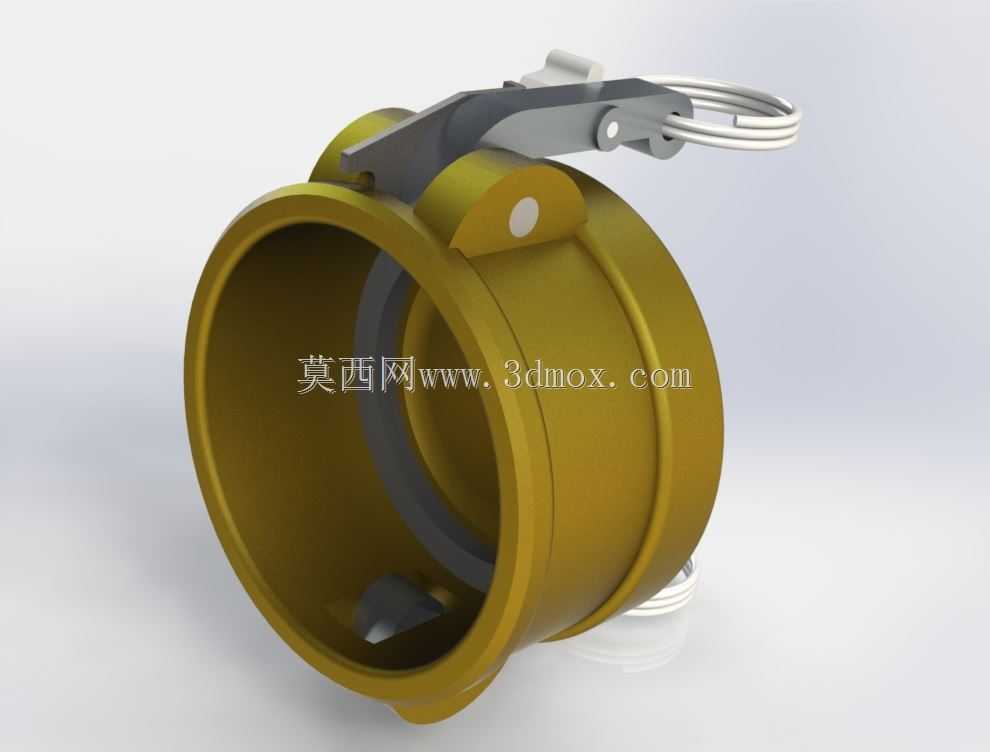

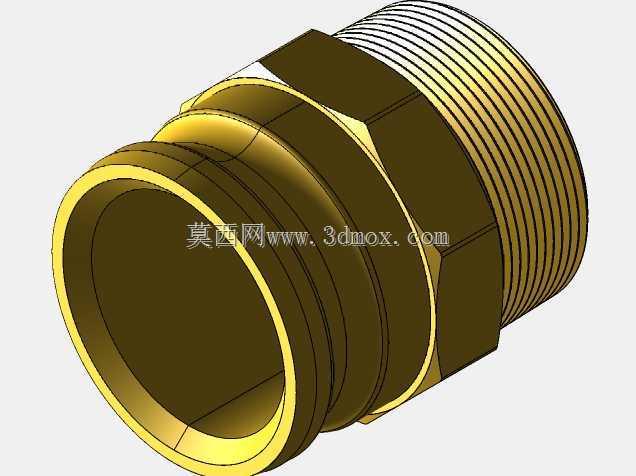

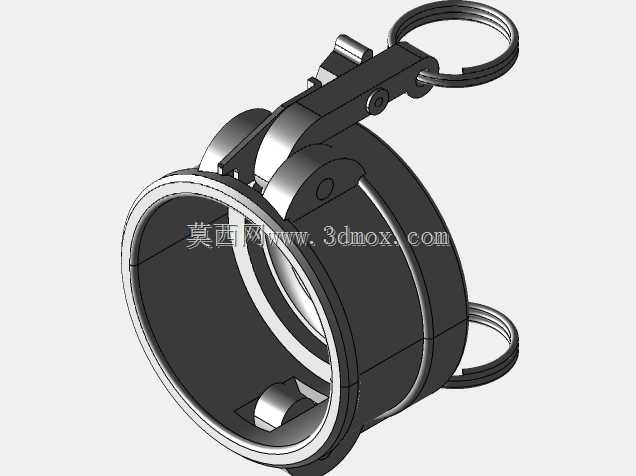

这款凸轮锁紧式联轴器是流体输送管路系统中应用极为广泛的快接连接件，主要面向需要频繁拆装管路的工业场景，在石化流体转运、散装物料输送、消防水带接驳、工业槽罐车装卸、农田灌溉管网布设等场景中承担管路快速通断与密封连接的核心作用，相比传统螺纹连接、法兰连接的管路接头，它无需额外工具即可完成拆装，单节点连接操作耗时不超过十秒，能够大幅提升管路布设、转场、检修的作业效率，降低现场操作人员的劳动强度。产品整体采用外螺纹端接入主管路的结构设计，主体连接端为标准外管螺纹，可直接与对应通径的内螺纹管路端口适配，安装边界与同通径常规外螺纹接头完全一致，无需对原有管路端口做额外改造即可直接替换使用。锁紧机构采用对称双凸轮把手设计，两个带拉环的锁紧把手分布在接头主体两侧，对接时将公头插入接头内腔后，扳动两侧凸轮把手即可通过凸轮曲面的压紧作用将公头牢牢锁止，把手上附带的金属拉环可用于穿装防脱保险绳，也可在把手卡滞时借力扳动，避免锁紧机构因长期使用积尘、锈蚀出现无法开合的问题。接头主体采用六角结构设计，安装时可使用普通扳手夹持六角部位施加扭矩，避免安装过程中接头主体跟转导致的密封面错位，外螺纹根部预留有密封垫片安装位，接入管路时可搭配对应规格的密封垫片实现端面静密封，对接端的凸轮压紧面做了硬化处理，能够承受频繁插拔、锁紧带来的磨损，长期使用也不会出现锁紧间隙过大导致的连接脱落、密封失效问题。设计过程中重点考量了现场操作的容错性，凸轮锁紧行程做了冗余设计，即使公头存在轻微尺寸偏差也能实现可靠锁止，锁紧把手的开合角度经过反复优化，扳动过程中不会与接头主体、相邻管路部件产生运动干涉，把手端部的红色锁止提示块可直观显示锁紧状态，操作人员无需反复确认即可判断接头是否锁止到位，避免现场操作中出现未锁止就通流导致的接头脱落、介质泄漏风险。整体外形在满足结构强度的前提下做了轻量化处理，接头壁厚经过强度校核，既能够满足常规流体输送的压力承载要求，也不会因壁厚过大导致整体重量过高，给现场安装、搬运带来额外负担，所有棱角位置都做了圆角过渡处理，避免操作过程中尖锐棱角划伤操作人员。
