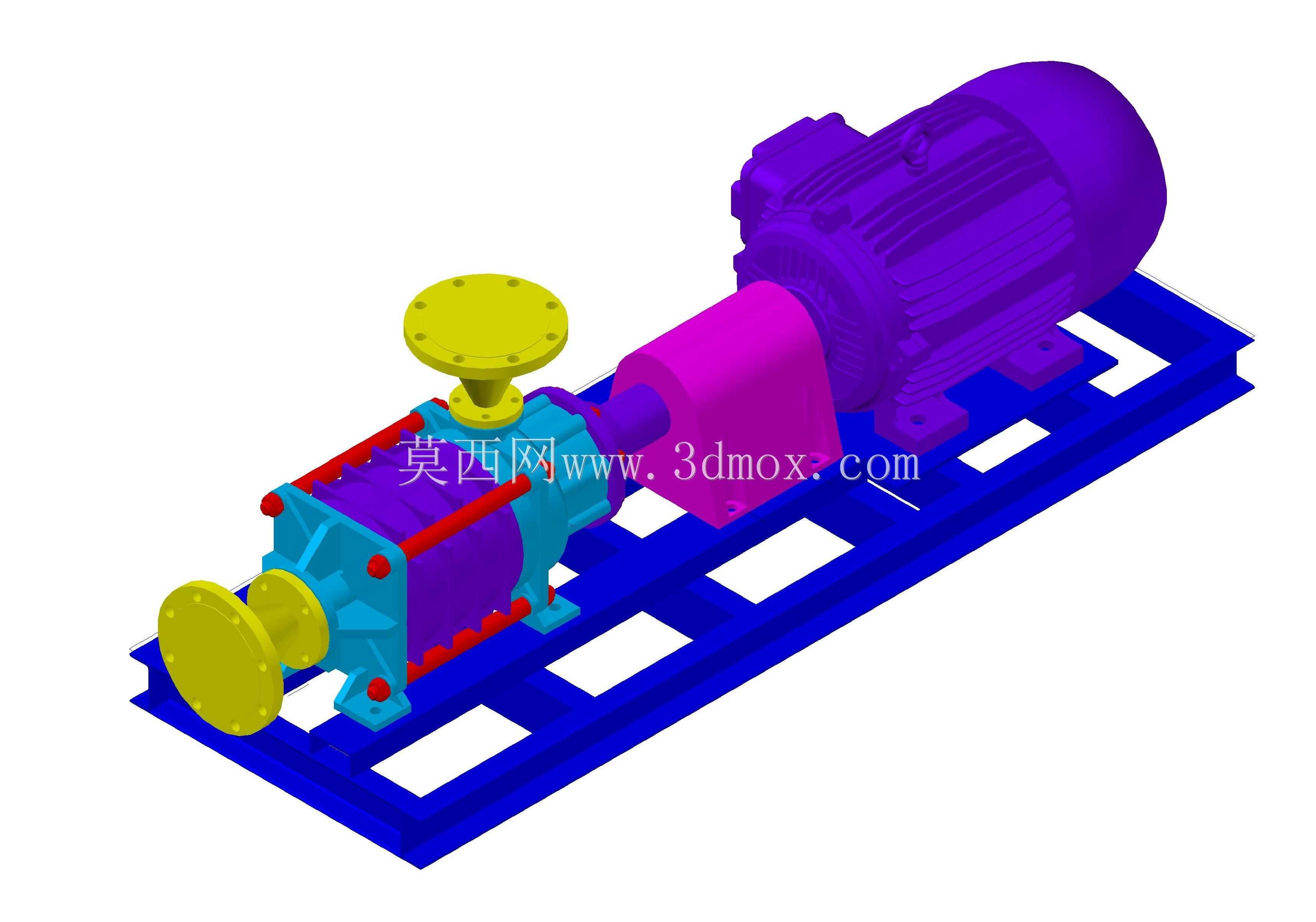

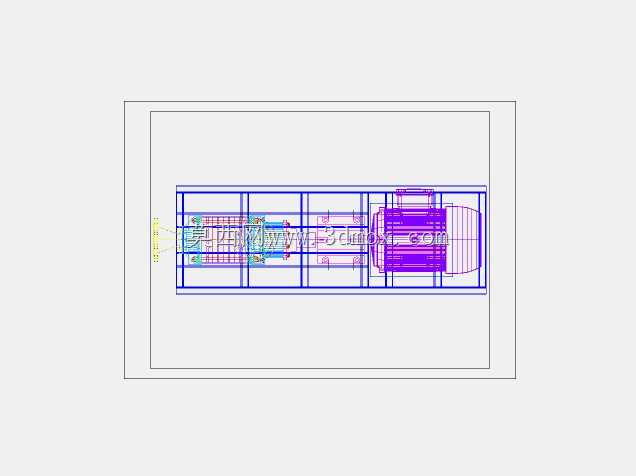

TM40-65.7卧式离心泵成套结构设计

该卧式离心泵成套结构主要面向工业流体输送场景设计，可广泛应用于市政供水、暖通循环、化工介质输送、冷却系统循环、农田排灌等多个领域，承担清洁水体、低粘度无颗粒腐蚀性介质的增压输送任务，是工业生产与民用配套系统中常见的流体动力核心设备。整套设备采用电机与泵头直联的布局形式，通过弹性联轴器实现动力传递，相比带传动结构传动效率更高、运行振动更小，同时配套一体化钢制共用底座，将电机、联轴器护罩、泵头全部集成安装在同一底座平面上，大幅降低现场安装的对齐调试难度，减少设备运行过程中因基础沉降带来的同轴度偏差问题。泵头部分采用端进顶出的流道布局，进出口均配置标准法兰连接结构，可直接匹配同通径的工业管路，现场安装无需额外定制转换接头；泵体内部采用闭式叶轮结构，水力模型经过优化设计，在额定工况下运行效率更高，气蚀余量更低，可适配多数常规进水压力工况，降低前置增压设备的配置需求。联轴器外部设置半封闭防护护罩，可避免运行过程中杂物卷入转动部件，同时防止人员误触转动结构引发安全风险，护罩采用快拆结构设计，日常检修找正、联轴器弹性块更换时无需完全拆解底座部件即可完成操作。整套泵组的安装边界经过统一规划，底座预留对应规格的地脚安装孔位，进出口法兰的中心高度、外接尺寸均匹配对应通径泵的行业通用安装尺寸，可直接替换同参数规格的老旧泵组，无需对现场管路、安装基础进行大规模改造。设计过程中充分考虑日常运维需求，泵体的密封腔、轴承位均预留检修操作空间，更换机械密封、轴承等易损件时无需将整个泵头从管路拆下，可大幅缩短运维停机时间；泵体与底座之间设置定位止口，设备大修后回装时可快速定位找正，减少安装调试的工作量。电机采用标准卧式安装结构，与泵头的功率、转速参数经过匹配校核，可保证泵组在额定工况点处于高效运行区间，避免电机过载或者长期低负载运行带来的能耗升高、寿命缩短问题。共用底座采用型钢焊接结构，经过刚性强化设计，可承受泵组运行过程中的动载荷，减少运行振动向安装基础的传递，同时底座表面预留吊装孔位，方便整泵的转运与现场就位。
