ANSI150磅级系列承插焊法兰设计

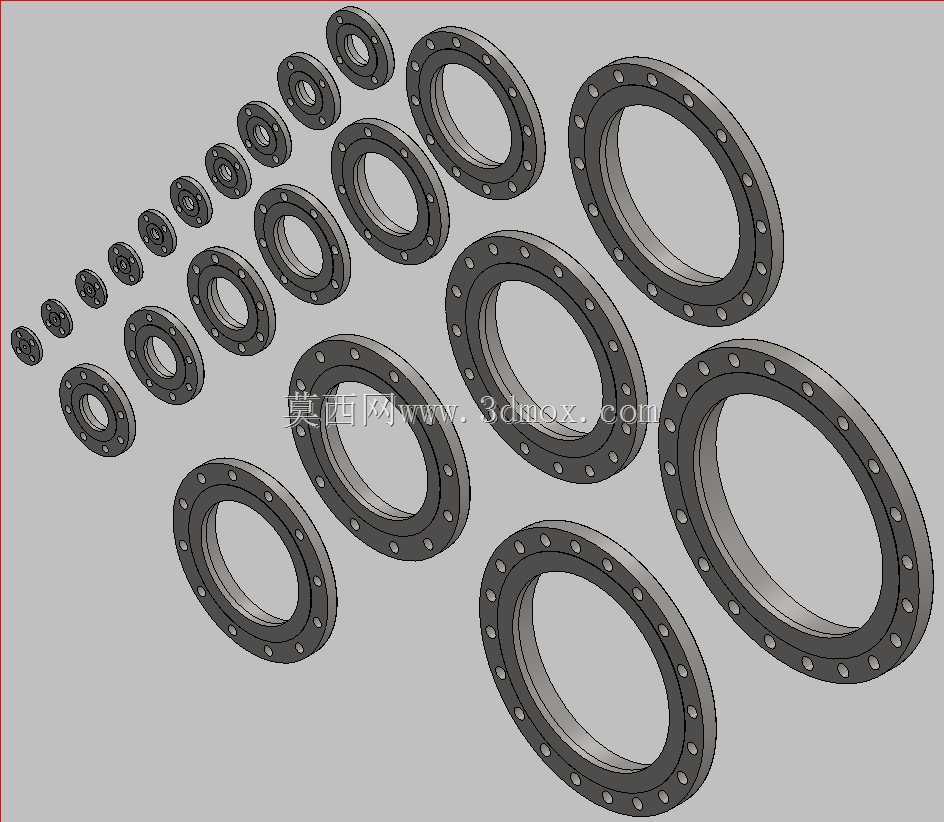

这套承插焊法兰组件主要应用于石油化工、电力冶金、市政给排水等行业的中低压管路系统中，作为管路之间、管路与阀门设备之间的核心连接构件，承担着介质密封、载荷传递的关键作用，适配150磅级压力等级的管路工况，可满足水、蒸汽、油品、常规腐蚀性化工介质的输送连接需求。整套法兰覆盖全系列通径规格，从小口径仪表管路到大口径主输送管路均有对应适配型号，能够覆盖常规工业管路系统的全尺寸连接需求。在实际管路布设场景中，承插焊法兰通过将管道插入法兰内孔后进行角焊缝焊接的方式实现与管道的固定，相比平焊法兰拥有更高的连接强度与密封可靠性，同时比对焊法兰的安装焊接难度更低，非常适合现场安装空间有限、焊接操作可达性较差的管路布设场景，在装置检修、管路改造项目中能够大幅降低现场施工难度，缩短安装周期。设计过程中严格遵循ANSI B16.5标准中150lbs压力等级的尺寸规范，对法兰的密封面形式、螺栓孔分布圆直径、螺栓孔数量与孔径、法兰外径与厚度、承插孔内径与深度均做了精准的参数匹配，确保同标准下的法兰、阀门、管路附件能够实现完全互换，无需现场二次加工即可完成装配。密封面采用突面结构设计，能够适配非金属平垫片、缠绕式垫片等多种常用密封垫片，在额定压力工况下可实现长期无泄漏密封，法兰本体的厚度经过强度校核，能够承受管路内压产生的轴向力、管路热胀冷缩产生的附加载荷以及现场安装产生的螺栓预紧力，避免长期运行过程中出现法兰变形导致的密封失效问题。整套模型完整呈现了全系列规格法兰的外形特征与安装边界，每个规格的法兰螺栓孔位置度、承插孔同轴度均符合实际加工精度要求，可直接用于管路排布的干涉检查、预制件的加工参考以及装配工艺的模拟验证，帮助工程技术人员在设计阶段提前预判安装空间是否充足、螺栓拆装是否留有足够操作空间，避免现场安装阶段出现构件干涉、操作空间不足的问题，有效提升管路系统的设计效率与安装可靠性。
