PN16压力等级带颈对焊法兰系列设计

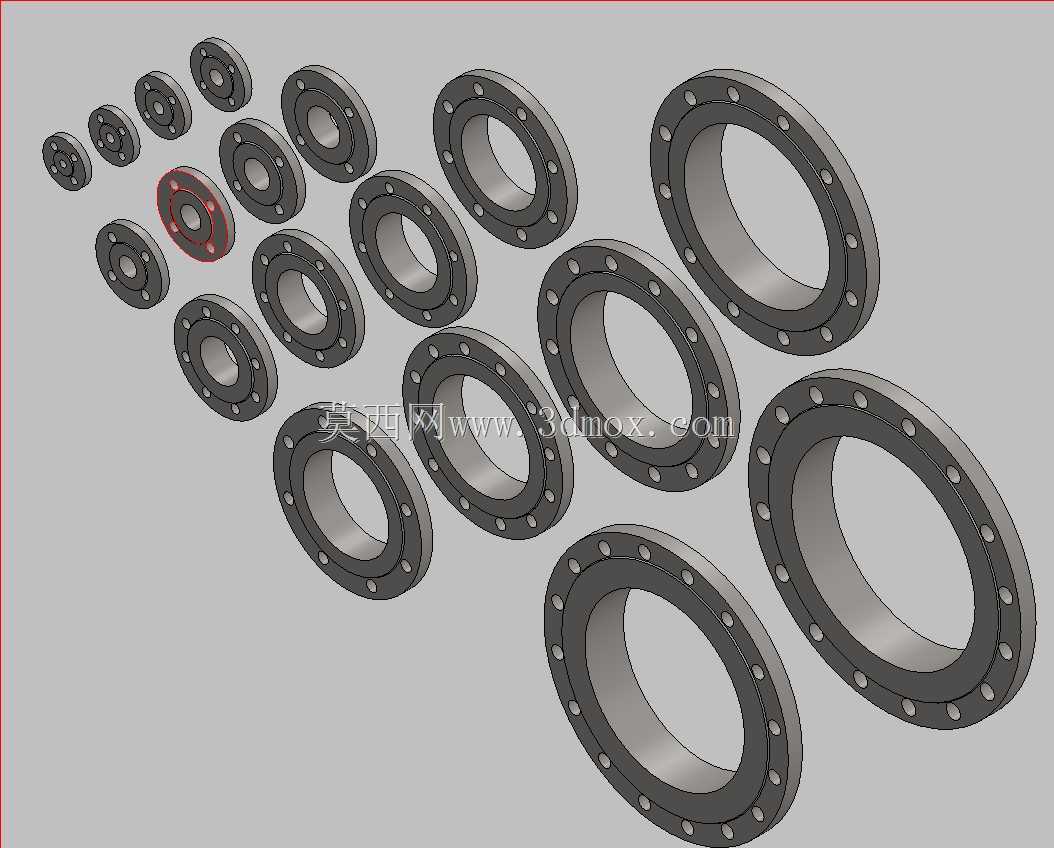

在石油化工、市政给排水、热力管网、工业气体输送等多个涉及流体介质传输的工程领域，法兰是管路系统中实现管段之间、管路与阀门/泵体/压力容器等设备之间可拆卸连接的核心基础部件，其密封性能与结构强度直接决定整套管路系统的运行可靠性，一旦法兰连接出现失效，轻则引发介质跑冒滴漏，重则导致高压介质喷射、系统停运甚至安全事故。本次呈现的是适配PN16公称压力等级、符合DIN2633标准的带颈对焊法兰全规格系列设计，覆盖工程场景中常用的多档通径规格，可满足不同管径管路的连接需求。该系列法兰采用带颈对焊的结构形式，相较于平焊法兰，颈部的锥形过渡结构能够有效分散管道运行过程中传递到法兰盘的应力集中，降低法兰盘在压力波动、温度交变工况下的变形风险，对焊连接的焊缝形式也能实现法兰与管道的全熔透焊接，连接强度远高于平焊结构，适配中高压、温度波动幅度较大的管路工况。设计过程中严格遵循对应标准的密封面、螺栓孔分布、颈部尺寸要求，密封面采用突面形式，可适配非金属平垫片、缠绕式垫片等多种常用密封垫片，在额定16bar工作压力下能够保证稳定的密封性能，杜绝介质渗漏。螺栓孔采用跨中均布的排布方式，安装时可与对应通径、对应压力等级的法兰、阀门法兰端实现精准对位，无需额外调整孔位即可完成螺栓穿装，有效降低现场安装的对位难度。法兰颈部的内径尺寸与对应规格的无缝钢管外径完全匹配，现场焊接时可实现管道与法兰颈部的平顺对接，避免出现内径突变导致的介质流阻增大、局部冲蚀加剧的问题，法兰盘的厚度、颈部高度经过力学校核，在额定压力下可承受螺栓预紧力与介质内压的共同作用，不会发生法兰盘翘曲、颈部断裂等失效问题。全系列覆盖从小通径到大通径的常用规格，工程设计人员可根据管路的实际通径、设计压力直接选型使用，无需单独进行法兰的结构设计与校核，能够大幅缩短管路系统的设计周期，同时统一的标准尺寸也便于后期运维过程中的备件更换，降低运维阶段的配件采购与更换成本。
