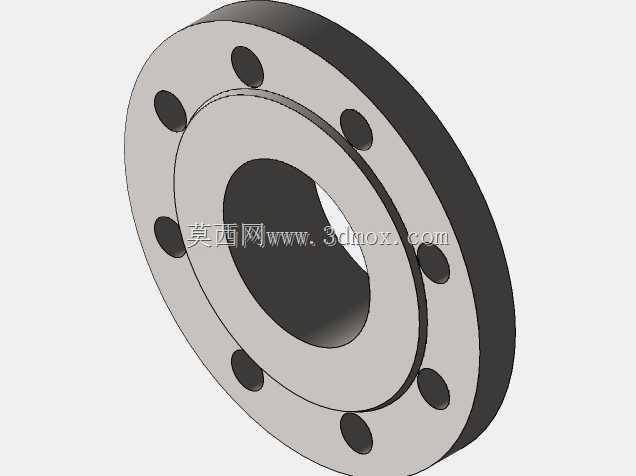

PN10压力等级带颈对焊法兰系列设计

　　在工业管路系统的搭建过程中，带颈法兰是实现管段之间、管路与设备端口之间可拆卸刚性连接的核心承压部件，这套PN10等级的带颈法兰覆盖了常规工业管路常用的通径规格，从较小口径的支路管线到中等口径的主输送管线都能找到适配的型号，在市政给排水、化工介质输送、暖通循环水、低压蒸汽输送等场景中都有广泛应用。不同于平焊法兰的结构形式，带颈法兰的颈部锥形过渡结构是设计中的核心考量，这个过渡段能够将法兰盘承受的螺栓预紧力、管路内压产生的轴向推力平缓传递到相连的管壁上，避免法兰盘与管壁连接位置出现应力集中，在PN10的额定工作压力下，能够有效降低长期运行过程中焊缝位置疲劳开裂的风险，适配的焊接形式为对焊连接，焊缝可以实现全熔透结构，相比平焊的角接焊缝，

　　承压能力和密封可靠性都有明显提升，适合在存在轻微管路振动、温度小幅波动的工况下使用。设计过程中首先遵循DIN2632标准的尺寸边界要求，每个通径对应的法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径、颈部高度、密封面形式都严格匹配标准规范，保证同标准下的法兰具备完全互换性，不需要额外加工适配就能直接配对安装。密封面采用突面结构，表面加工粗糙度控制在适合非金属垫片密封的区间，安装时搭配对应的橡胶石棉垫、四氟垫或者金属缠绕垫，在PN10的压力范围内能够实现可靠的静密封，避免介质渗漏。螺栓孔的位置采用跨中布置形式，也就是螺栓孔的中心对齐相邻两个螺栓孔的中间位置，这种布置方式能够让螺栓预紧力更均匀地分布在整个密封面上，

　　避免局部压紧力不足导致的密封失效，同时也能在管路安装对位时提供一定的调整余量。不同通径的法兰颈部厚度是根据对应通径下的内压推力计算得出的，从小口径到大口径，颈部厚度随通径增大逐步提升，既保证足够的结构强度，又不会造成材料的冗余浪费，法兰盘的厚度同样经过刚度校核，在螺栓按照规定扭矩拧紧的情况下，法兰盘的翘曲变形量控制在密封允许的范围内，不会因为法兰变形导致垫片压合不均出现泄漏。在实际设备选型配套时，需要注意法兰的接管匹配尺寸，每个规格法兰的颈部内径与对应公称通径的无缝钢管外径是完全匹配的，焊接时能够实现管口的对齐组对，不会出现错边量超标的问题，安装边界上，需要预留足够的螺栓拆装空间，法兰外侧到周边结构件的距离要满足扳手操作的空间要求，

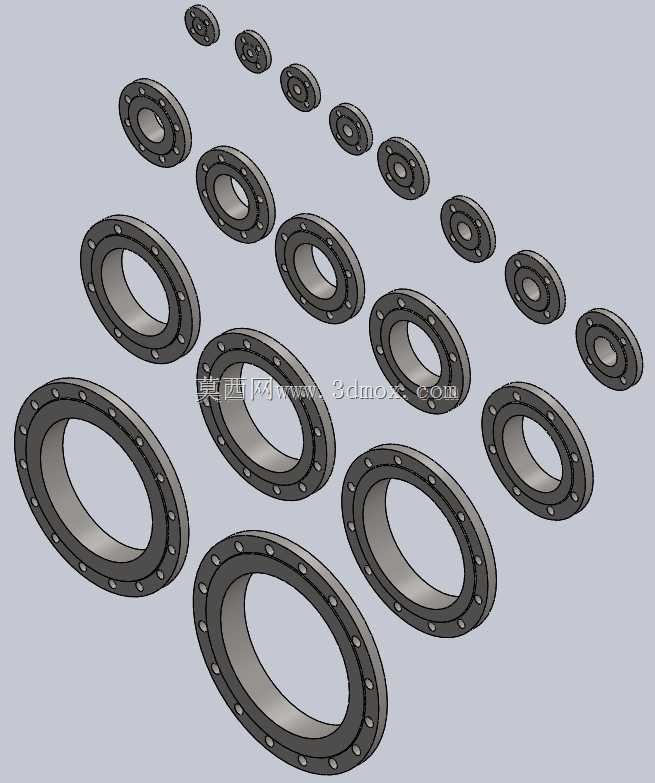

　　避免后期维护时无法正常拆装螺栓。这套系列化的法兰模型在建模时采用了参数化的设计逻辑，修改通径参数就能自动生成对应规格的法兰结构，每个规格的倒角、焊缝预留坡口、螺栓孔倒角等细节结构都做了完整还原，能够直接用于管路装配的干涉检查、管路应力分析的前置建模，也能作为生产加工前的结构校核参考，帮助设计人员快速完成管路系统的布局设计，减少重复建模的工作量。在实际工程应用中，这类带颈法兰相比平焊法兰更适合在压力波动、温度变化稍大的管路上使用，颈部结构的存在也提升了法兰整体的刚性，在大口径管路安装时，不容易因为吊装、管路移位造成法兰变形，长期运行的密封稳定性更有保障。
