紧凑型集装式机械密封结构设计

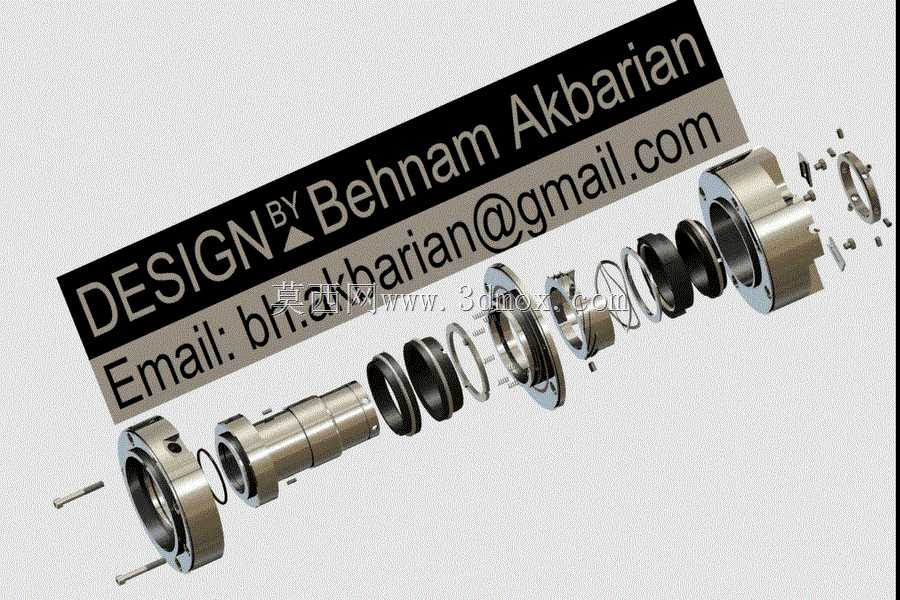

机械密封作为旋转流体设备的核心密封部件，广泛应用于石油化工流程泵、清水离心泵、化工反应釜搅拌轴、船舶动力轴系、暖通循环水泵、食品医药卫生级输送设备等场景，承担着阻隔设备内部高压流体向外泄漏、防止外界杂质侵入设备腔体的关键作用，其密封性能直接决定整套流体设备的运行稳定性、物料损耗率与连续运行周期，是流体输送类设备不可或缺的基础功能组件。这款机械密封采用集装式一体化结构设计，将动环、静环、补偿弹性元件、传动销、辅助密封圈、定位卡扣等所有密封组件预先组装为独立整体模块，无需现场逐一拼装零散密封零件，可大幅降低现场安装的操作难度，避免因安装对位偏差、弹簧预紧力调整不当导致的密封失效问题，有效缩短设备检修更换密封件的停机时长。从功能特性来看，该密封采用端面接触式密封原理，动环随设备转轴同步旋转，静环固定在设备端盖腔体上保持静止，两个密封端面在弹性补偿元件的预紧力与设备内部流体压力的共同作用下紧密贴合，端面间维持极薄的流体润滑膜，既可以避免两个密封环端面直接干磨造成的快速损耗，又能有效阻断流体沿轴向的泄漏路径；配套的辅助密封圈分别对动环与轴、静环与端盖的配合间隙进行二次静密封，消除了组件配合间隙的泄漏隐患，整体结构可适配带一定颗粒杂质的流体输送工况，抗工况波动能力较强。在设计思路上，这款密封优先考虑了安装便捷性与运行可靠性，整体采用短轴向尺寸的紧凑布局，适配多数常规离心泵的密封腔安装空间，无需对原有设备端盖进行额外改造即可直接替换原有填料密封或老旧分体式机械密封；传动结构采用内嵌式传动销设计，可稳定传递转轴扭矩，避免传动部件脱落造成的密封突发失效；密封端面采用宽边设计，可自动补偿端面正常磨损带来的轴向位移，长期运行过程中无需人工调整预紧力，维护成本更低。在安装边界方面，该密封的轴孔适配常规直径的设备转轴，安装时仅需将密封整体套入转轴，将静环端对准设备密封腔止口定位，拧紧端盖固定螺栓后拆除出厂预装的定位卡扣即可完成安装，轴向安装预留空间较小，可适配轴向布局紧凑的小型流体设备，密封腔体的径向尺寸预留满足常规泵体的腔体设计要求，无需额外扩大密封腔即可顺利装入。
