快插式T型三通气动空气接头结构

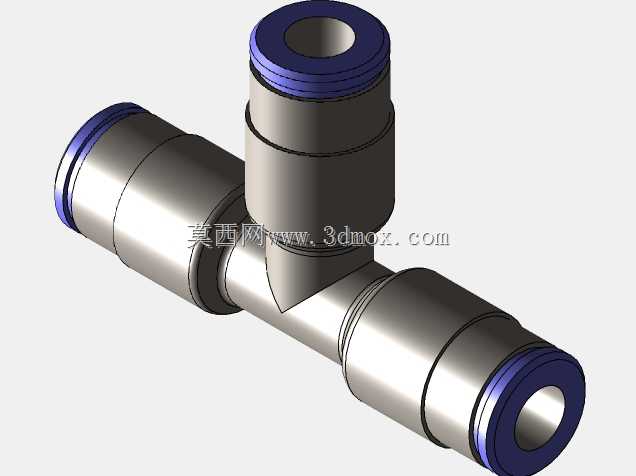

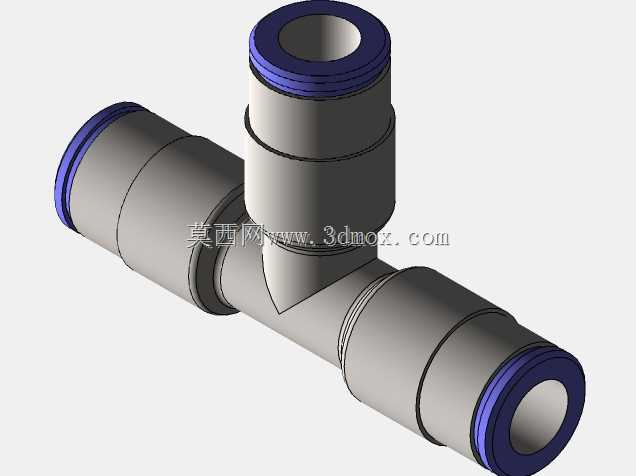

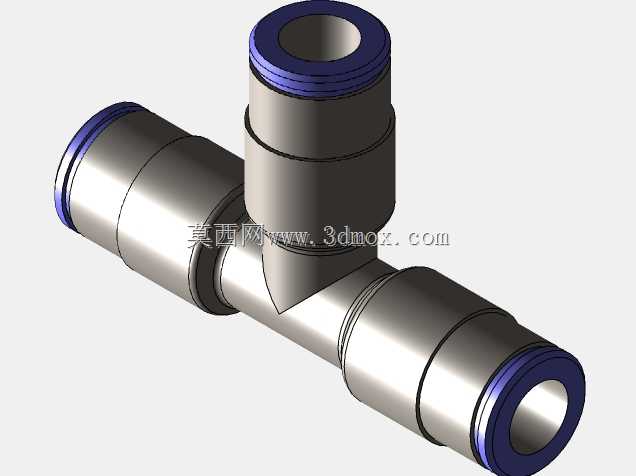

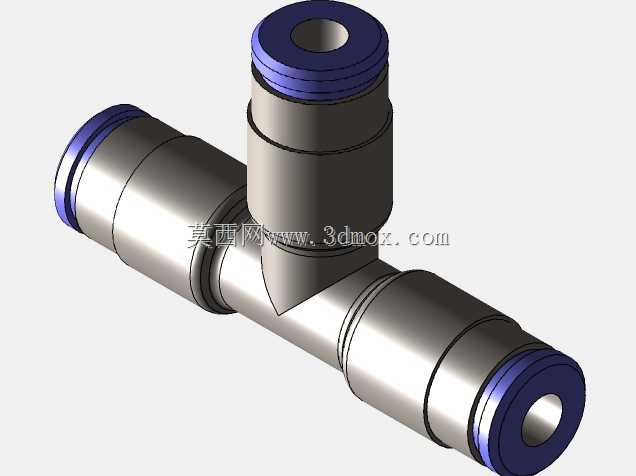

这款快插式T型三通空气接头，是气动系统气路布设环节的核心连接件，广泛应用在自动化生产线气路排布、小型气动设备气路分支、轻工机械气动控制回路、实验室气动试验台搭建等场景中，主要作用是实现单路进气向双路出气的气路分流，或是将两路气路介质汇流至单路输出，满足气路系统中不同支路的气源分配需求，适配常规压缩空气、低压惰性气体等常见气动传输介质的管路连接作业。接头整体采用T型三通的结构布局，三个连接端均采用快插式接口设计，接口端部设置蓝色弹性锁紧卡圈与内置密封胶圈，无需额外套丝、缠生料带或是使用专用卡压工具，仅需将对应外径的硬质气动气管垂直插入接口，即可依靠内部卡爪自动锁紧气管外壁，配合内置的弹性密封件实现可靠密封，气管拆卸时仅需按压接口端部的蓝色压圈，即可松开内部卡爪顺利拔出气管，大幅降低气路安装、后期改路、故障维护的操作耗时，适合狭小设备舱内的气路快速布设作业。设计过程中充分考虑气动系统的实际使用需求，接头主体采用等径与异径结合的规格设计，可适配4mm、6mm、8mm三种常见外径的气动气管，能够满足不同流量支路的气路连接需求，无需额外加装变径转接头即可完成异径气管的对接，减少气路中的接头数量，降低气路泄漏的风险点。主体流道采用平滑圆弧过渡设计，避免气路转向位置出现直角突变，有效降低压缩空气在流道内的压力损失，减少气流经过接头时产生的紊流与气动噪音，提升气路传输的稳定性。接头主体采用硬质工程塑料一体注塑成型，兼顾结构强度与轻量化需求，表面做哑光防滑处理，安装时无需额外工具即可手持完成初步对位，接口的插拔力经过反复调校，既保证气管连接后不会在常规气压下出现脱管、漏气问题，也不会因插拔力过大增加现场安装的操作难度。安装边界上，接头三个接口的轴向尺寸经过紧凑化设计，T型布局的横向两端接口处于同一直线，中部接口垂直于横向轴线，安装时仅需预留对应气管的弯曲半径空间即可，不会占用过多的设备内部安装空间，能够适配密集排布的气路安装场景，接头的工作压力覆盖常规气动系统的0-1MPa工作区间，可满足绝大多数民用、工业气动场景的使用要求，长期使用下不会出现密封件老化过快、主体开裂等问题，适配多场景下的气路连接需求。
