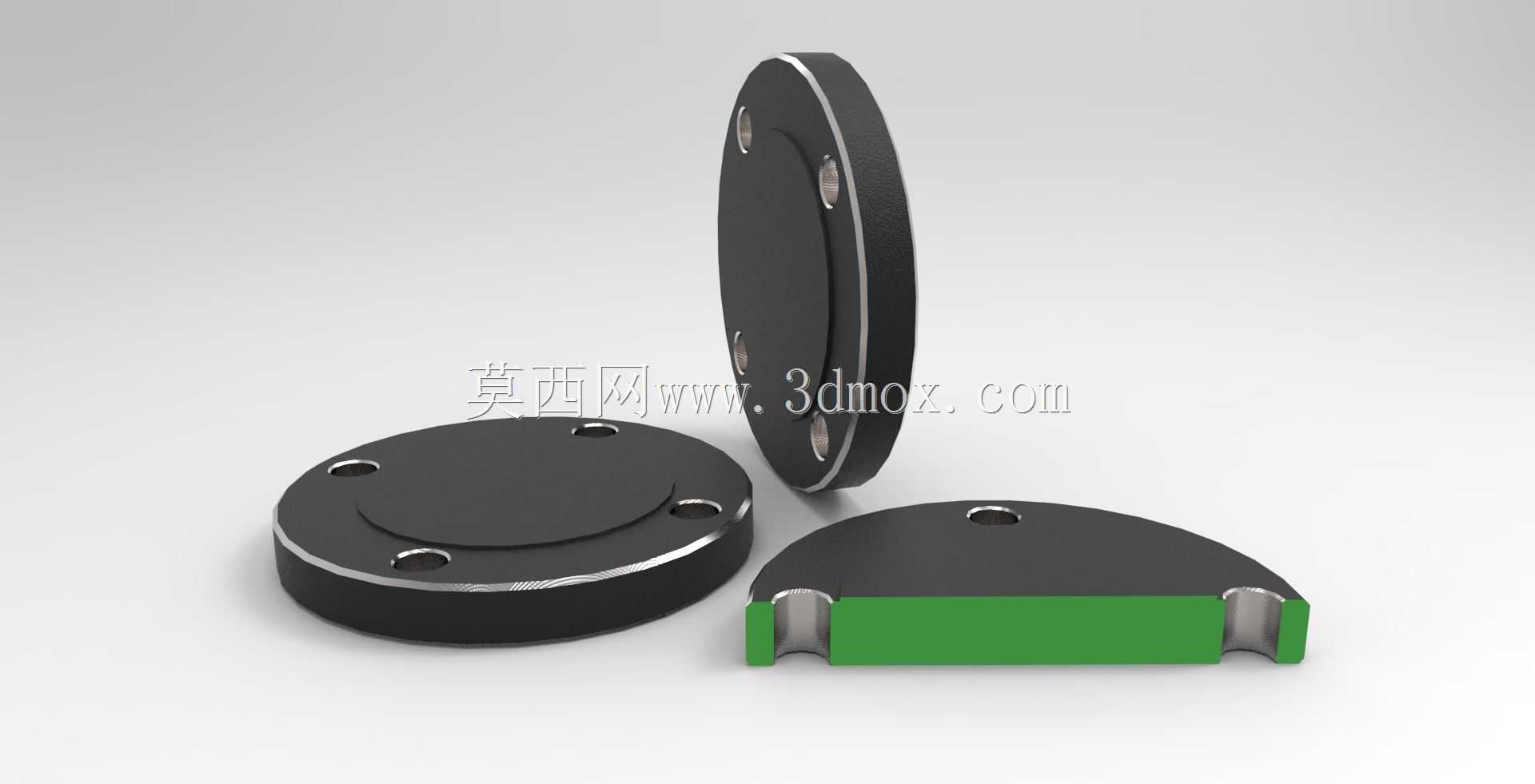

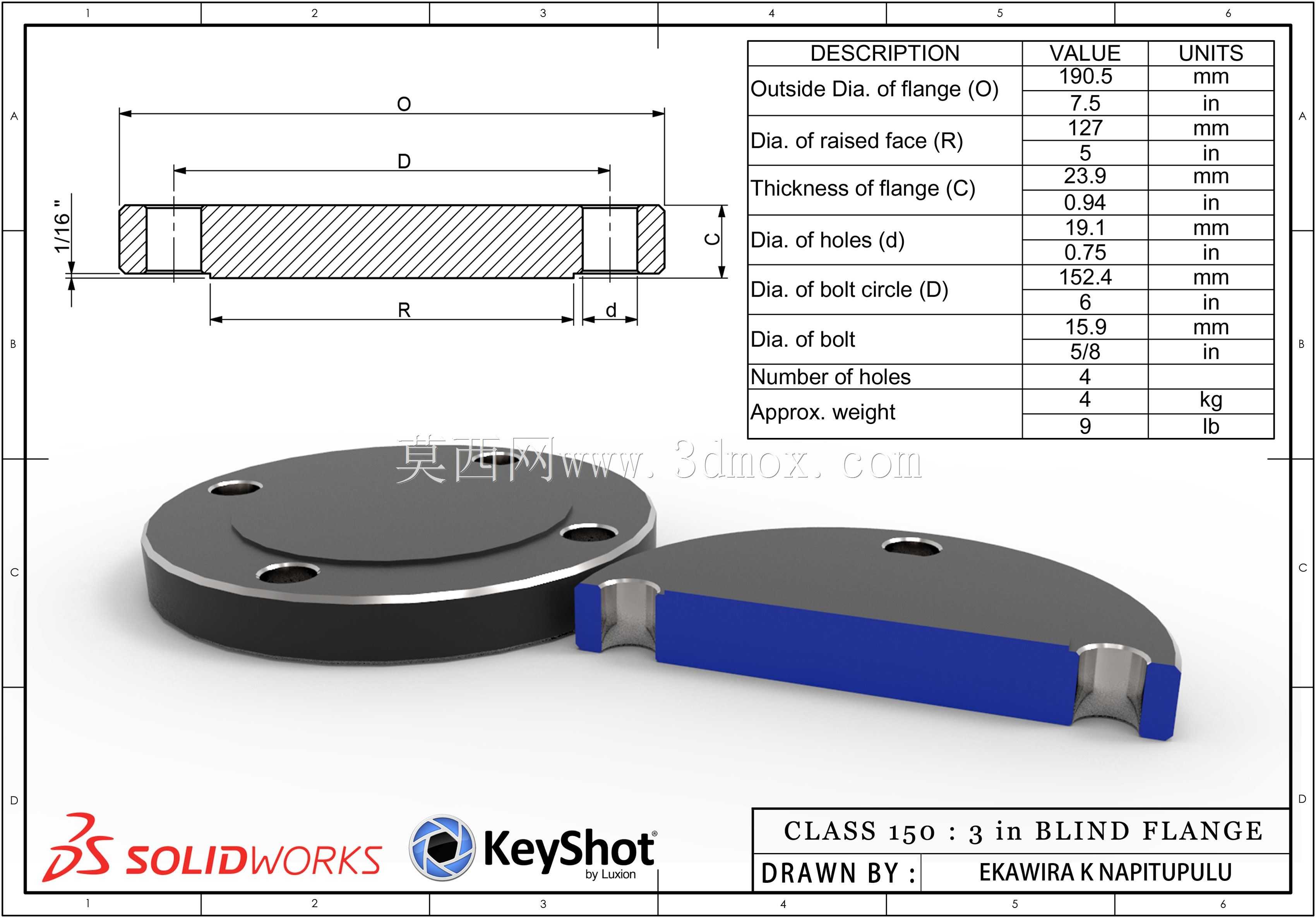

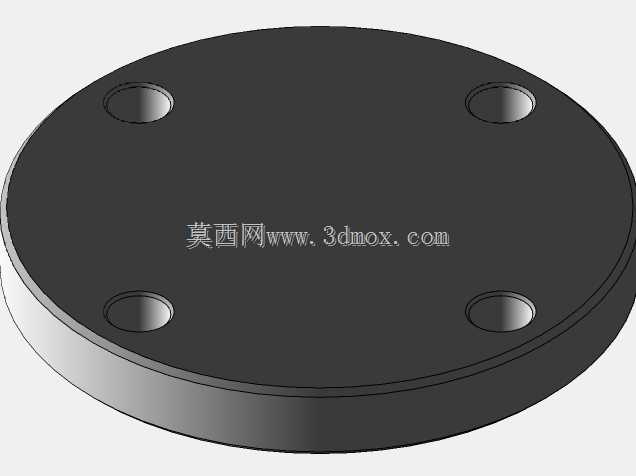

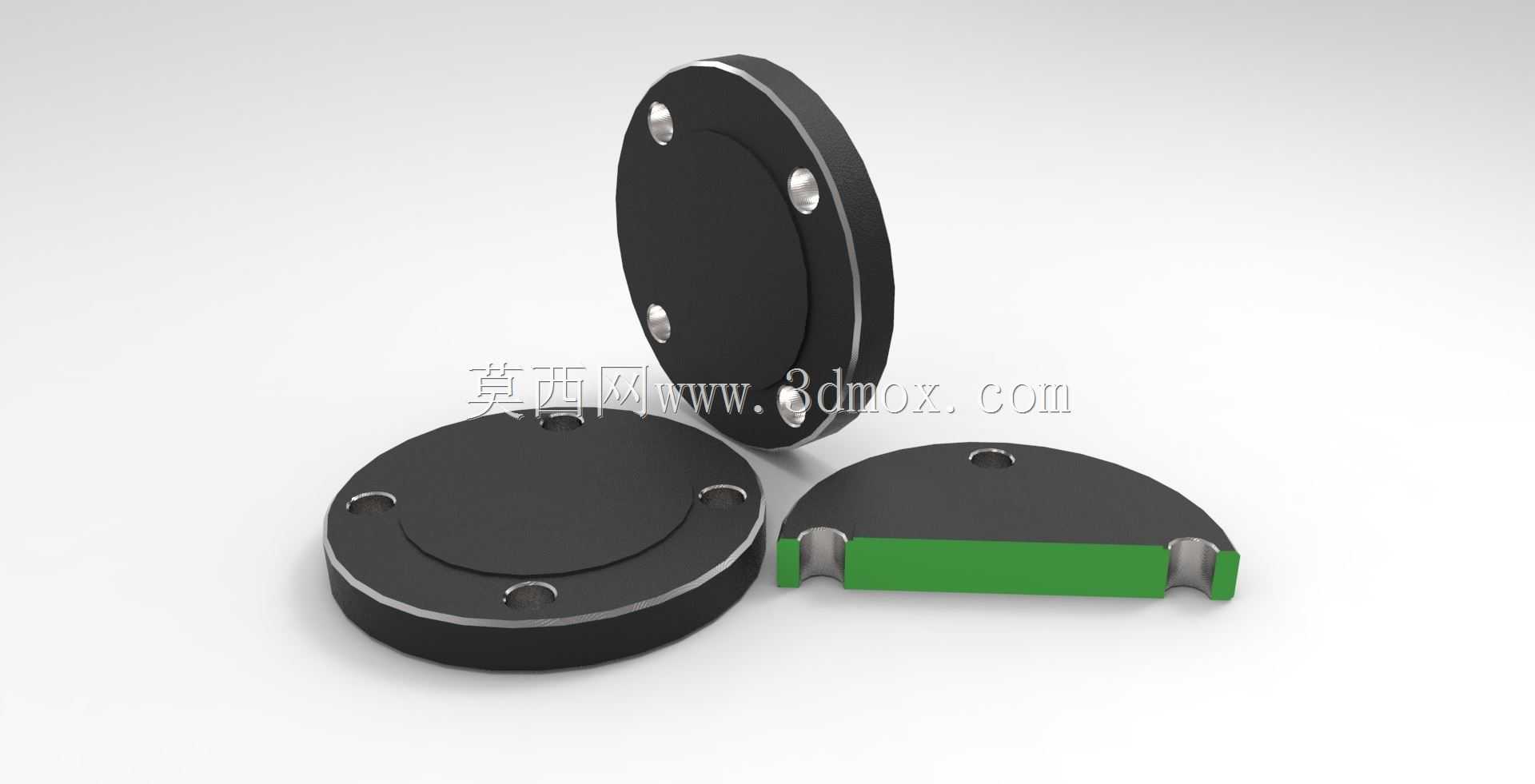

ASME B16.5标准150级3英寸盲法兰结构

在石油化工、市政给排水、电力输配、船舶动力等涉及压力管路输送的行业场景中，盲法兰是管路系统临时或永久封堵末端接口、实现管路分段隔离检修的核心承压配件，这款符合ASME B16.5标准的150磅级3英寸盲法兰，正是针对中低压常温管路的封堵需求设计的专用构件。在实际管路运维场景中，它既可以在管路铺设阶段临时封堵未接通的管段端口，避免施工杂物进入管路内部造成后续阀门、泵体等精密构件的卡堵损伤，也可以在长期运行的管路系统中作为末端封头使用，配合密封垫片实现可靠的压力密封，同时在管路检修、分段试压作业中，它可以快速隔离待检修管段与带压运行管段，无需排空整条管路的输送介质，大幅降低检修作业的成本与停机时长。这款盲法兰采用突面密封结构设计，密封面高出法兰主体盘面，能够在螺栓预紧力的作用下，对夹装在密封面之间的非金属或金属缠绕垫片形成均匀的压紧应力，有效阻断介质沿密封面的渗漏路径，4个均匀分布的螺栓孔沿法兰螺栓中心圆整周排布，能够保证螺栓锁紧时法兰盘面受力均匀，避免局部应力集中导致的法兰变形或密封失效。设计过程中严格遵循ASME B16.5标准的尺寸规范，法兰外径、突面直径、法兰厚度、螺栓孔直径、螺栓中心圆直径均匹配同压力等级同规格的对焊法兰、平焊法兰的安装尺寸，能够实现同标准法兰的完全互换，无需额外加工适配接口。从安装边界来看，该法兰适配公称通径3英寸的管路，安装时需匹配对应规格的螺栓与密封垫片，法兰整体厚度满足150磅级压力下的结构强度要求，能够承受管路运行中的压力波动与水锤冲击，盘面无额外的流道开孔，整体为实心锻压结构，相比焊接封头具备可拆卸、可重复安装使用的优势，在需要频繁切换管路通断状态的节点，这种盲法兰的运维便利性远高于传统焊接封堵结构。同时法兰的突面密封结构能够适配多种材质的密封垫片，无论是普通橡胶垫片、石棉橡胶垫片还是金属缠绕垫片，都能在标准螺栓预紧力下实现可靠密封，适配水、蒸汽、油品、弱腐蚀性化工介质等多种常见管路输送介质的封堵需求。
