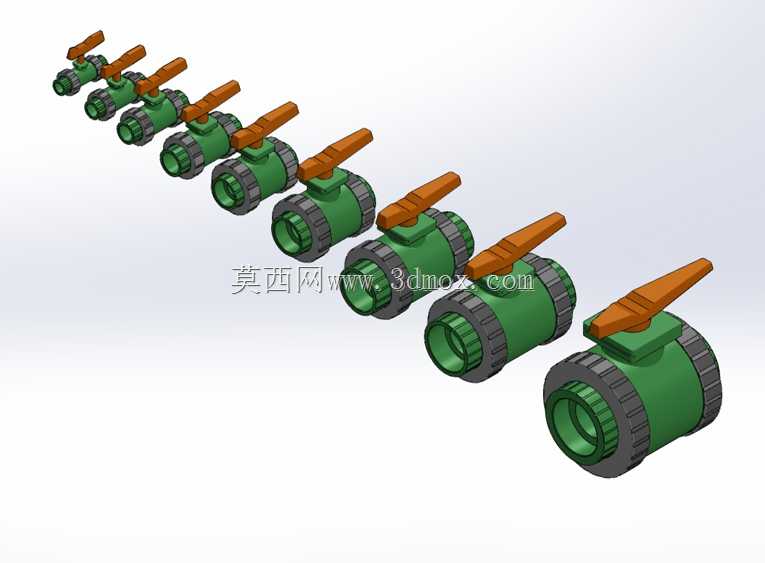

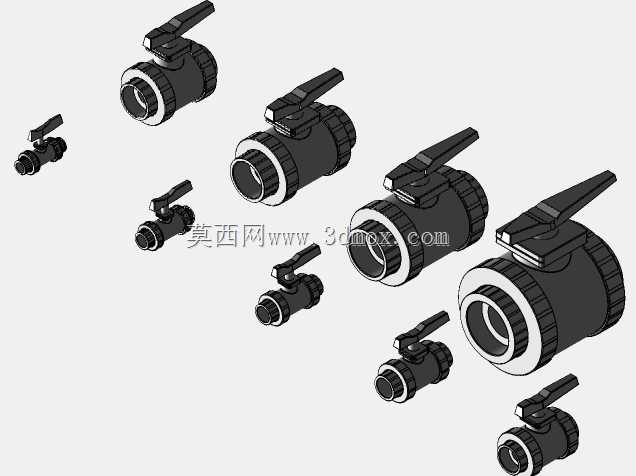

多规格PVC球阀真接头系列结构设计

该系列PVC球阀真接头主要面向民用给排水、低压化工流体输送、农业灌溉、水族工程、泳池水处理等场景的管路通断控制需求，适配0.5英寸到4英寸全区间常规PVC管路口径，可覆盖从家用支路水管到中小型主输送管路的不同通径要求，在常温常压的水基流体、弱腐蚀性酸碱流体输送场景中可稳定工作，替代传统金属球阀实现轻量化、低成本的管路控制方案。产品采用手柄式手动驱动结构，操作时只需扳动顶部手柄旋转90度即可实现管路的全开或全关，无中间调节档位，适配需要快速通断、无需精准流量调节的管路节点，手柄做了加长防滑的造型设计，表面带凸起纹理，即便操作人员佩戴防滑手套也可轻松施力，操作扭矩控制在合理区间，无需借助额外工具即可完成开关动作。阀体主体采用UPVC材质设计，接头部位做了承插式真接结构，安装时可直接与对应口径的PVC管材进行粘接连接，无需额外搭配转换接头，减少管路连接节点的渗漏风险；阀体两端的锁紧螺帽带防滑滚花纹理，手动即可完成锁紧对位，降低现场安装的工具依赖。设计过程中严格遵循长尺寸制造的适配要求，不同口径的产品保持统一的结构逻辑：阀体流道做了全通径等径设计，全开状态下流道无缩径，不会额外增加管路的流体阻力，也可避免流体中的杂质在阀腔内部沉积卡涩；阀芯采用球面密封结构，密封件选用耐腐弹性材质，关闭状态下可实现零渗漏密封，同时球面的摩擦阻力小，长期使用也不会出现开关卡滞的问题。外形尺寸上，不同口径的产品随通径增大按比例放大阀体尺寸，安装边界充分考虑现场管路的排布空间，手柄旋转范围内无突出结构干涉，安装后手柄可完整完成90度旋转动作，不会被相邻管路或墙面阻挡；阀体整体做了圆弧过渡处理，无尖锐棱角，避免安装过程中划伤操作人员，外表面做哑光质感处理，适配PVC管路的整体视觉风格，可明装也可暗敷在管路井内。该系列接头球阀兼顾了安装便捷性、操作易用性与密封可靠性，可满足不同场景下低压PVC管路的通断控制需求，适配不同管径的管路改造与新建项目，减少选型与安装的适配成本。
