不锈钢内螺纹两片式手动球阀结构设计

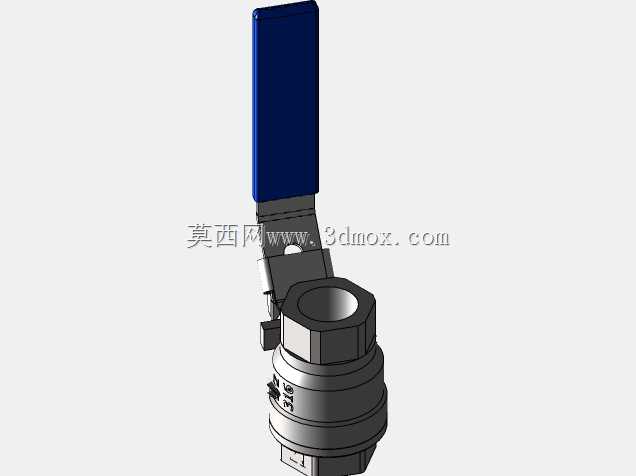

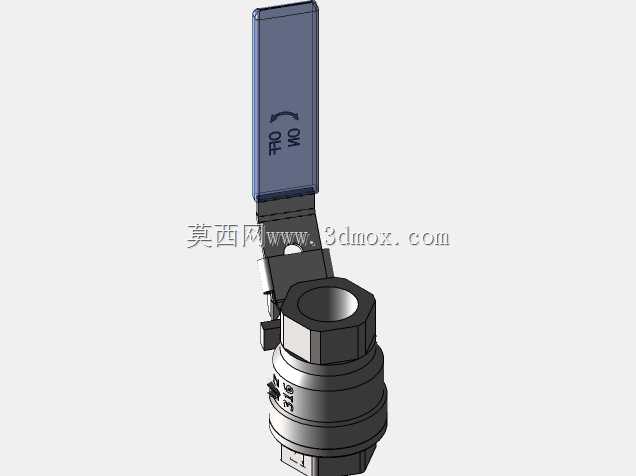

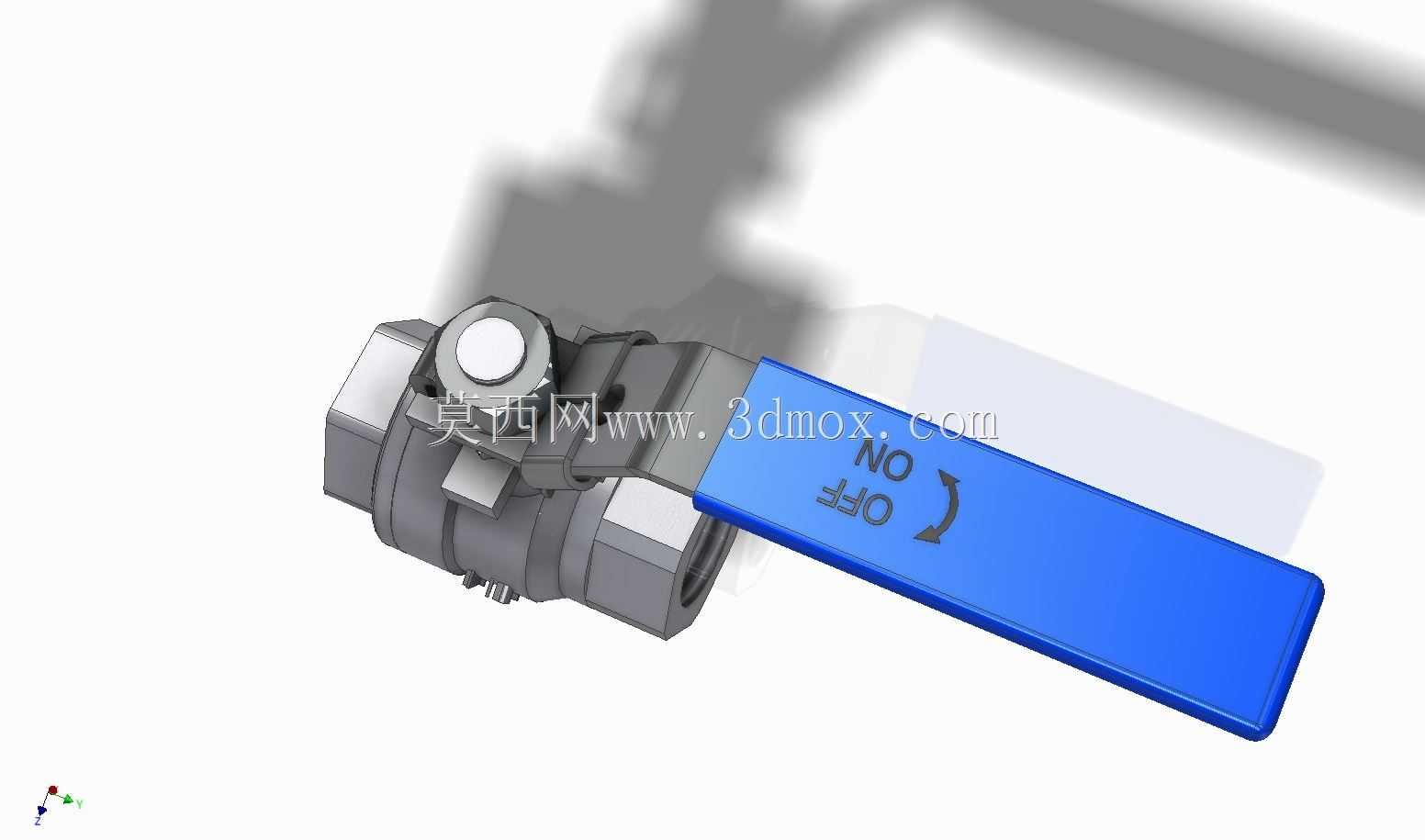

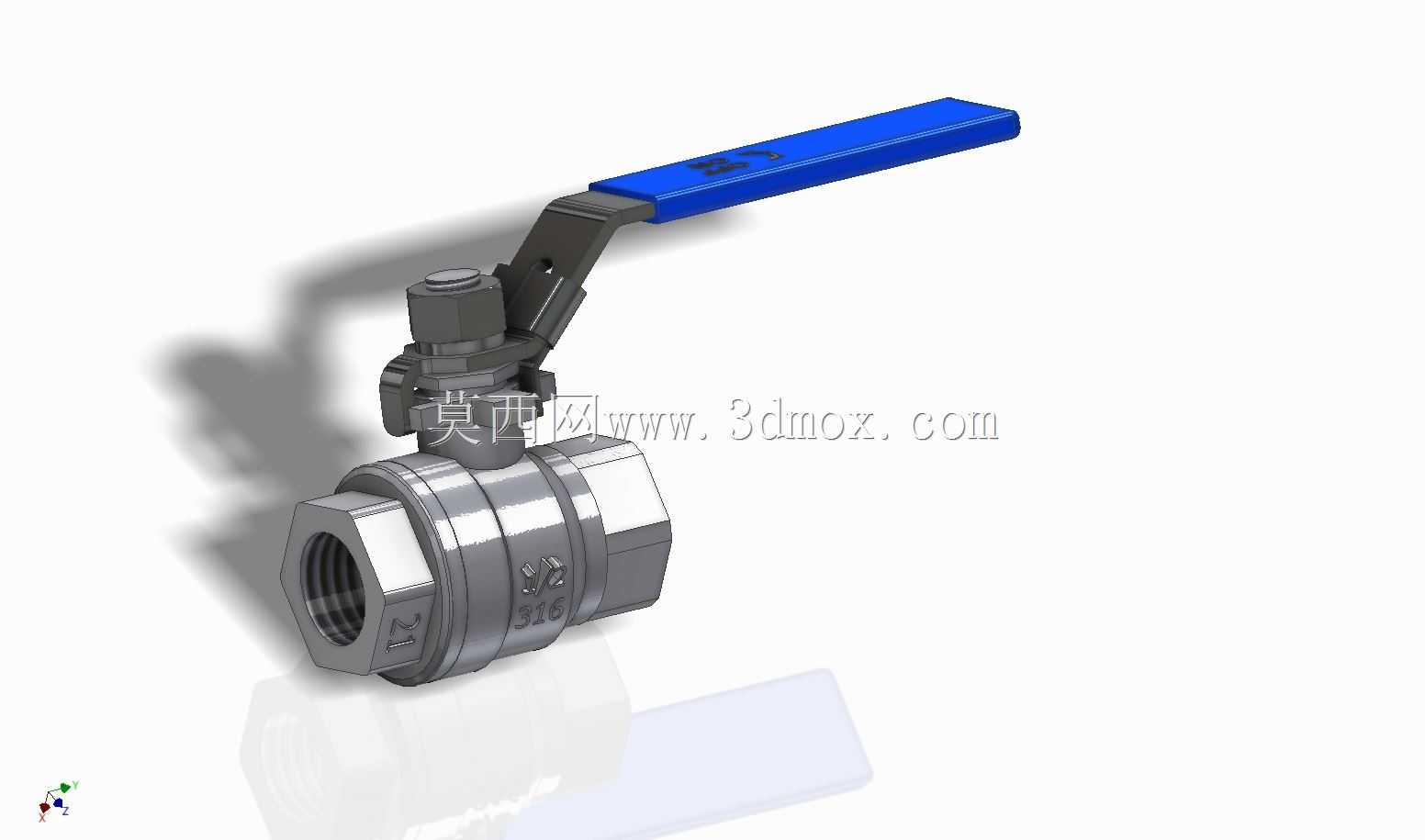

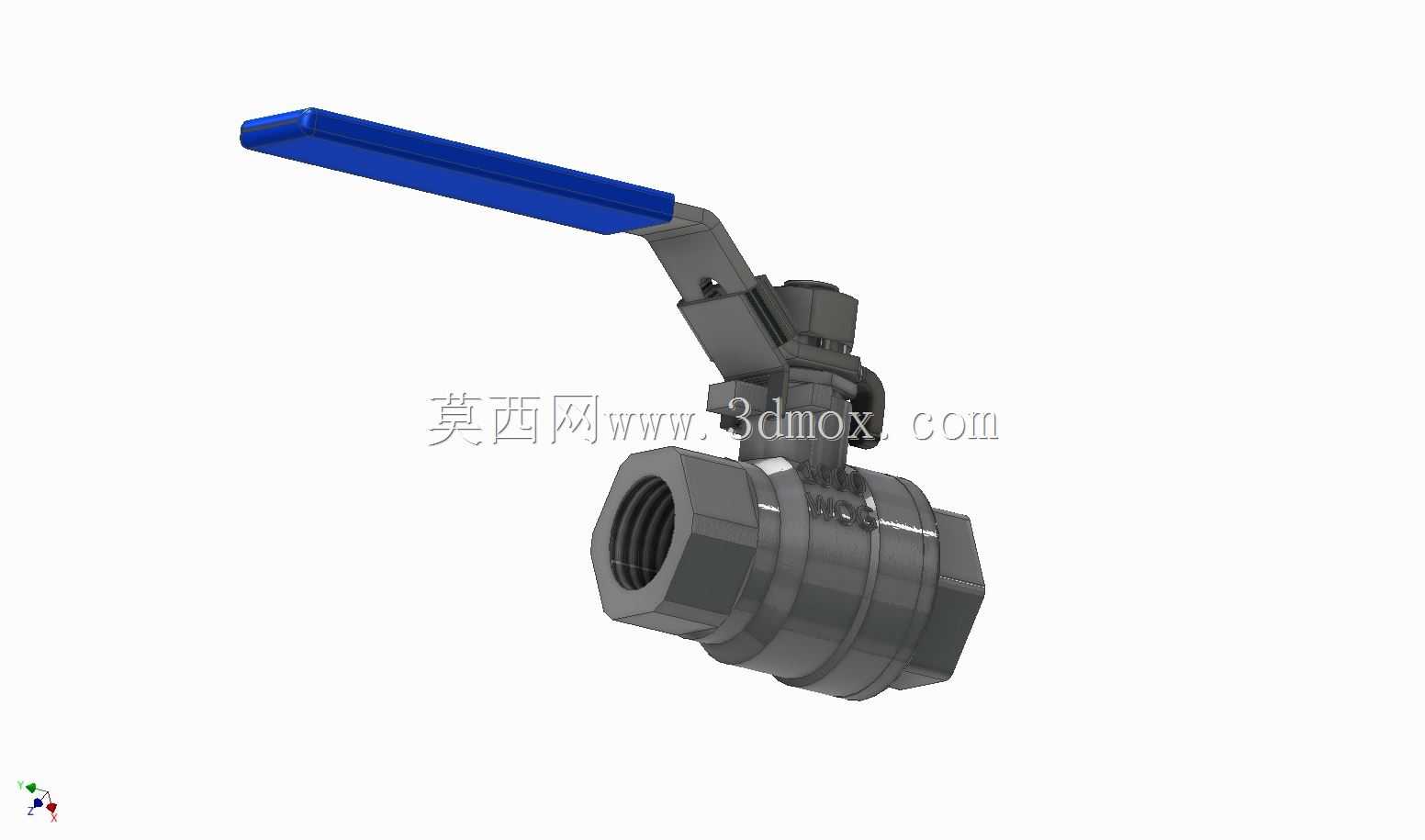

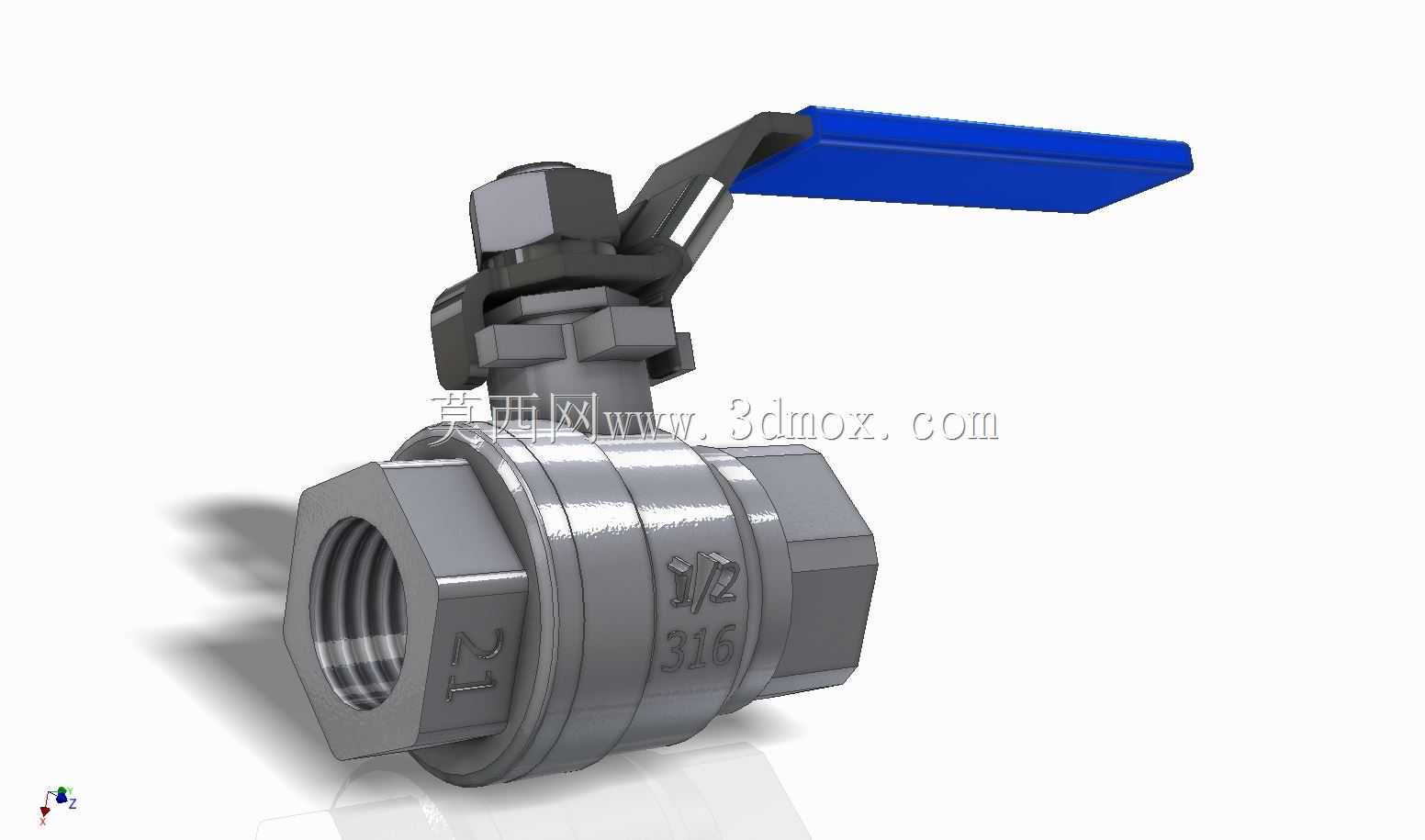

这款手动球阀的结构设计完全贴合民用给排水、小型化工流体输送、暖通管路系统的实际使用需求，作为管路系统中控制介质通断的核心部件，其核心功能是通过手柄带动阀芯旋转90度即可实现全开或全关状态切换，操作力矩小，启闭响应迅速，没有节流工况下的阀芯冲蚀隐患，适合对启闭速度有要求、不需要频繁调节流量的管路节点使用。从设计思路来看，采用两片式阀体结构，将左右阀体通过螺纹紧固拼接，相比一体式阀体大幅降低了铸造与机加工的难度，内部密封座的安装定位更便捷，后期维护更换密封件时无需整体切割管路，只需松开阀体连接螺纹即可拆分取出阀芯组件，维护成本远高于一体式焊接球阀。阀体采用不锈钢材质打造，适配水、弱腐蚀性流体、油品等多种介质，不会出现铸铁阀体长期使用后的锈蚀脱落问题，不会对管路内介质造成二次污染，完全满足食品级管路、净水系统的卫生要求。连接端采用标准内螺纹结构，安装时无需焊接法兰，直接与同规格外螺纹管路端拧紧即可，安装边界紧凑，不需要预留法兰安装的螺栓操作空间，适合狭小空间内的管路布设，比如设备内部的集成管路、家装吊顶内的水管支路都能适配。手柄采用扁平加长的杠杆式设计，表面做防滑包覆处理，操作人员无需借助额外工具，徒手即可完成启闭操作，手柄的旋转角度有明确的物理限位，全开时手柄方向与管路走向平行，全关时与管路走向垂直，现场操作人员无需靠近观察阀位标识，远距离即可判断阀门的启闭状态，避免误操作。阀芯采用通孔式球体结构，全开状态下流道与管路内径完全一致，介质流经时没有明显的缩径阻力，压损极小，不会出现介质内杂质卡滞在阀口的问题，密封座采用弹性材质贴合球面，关闭状态下无渗漏，可承受常规工况下的管路压力，完全满足中小口径管路的通断控制需求。
