轻型测试底盘用3D打印短转弯转向轮组

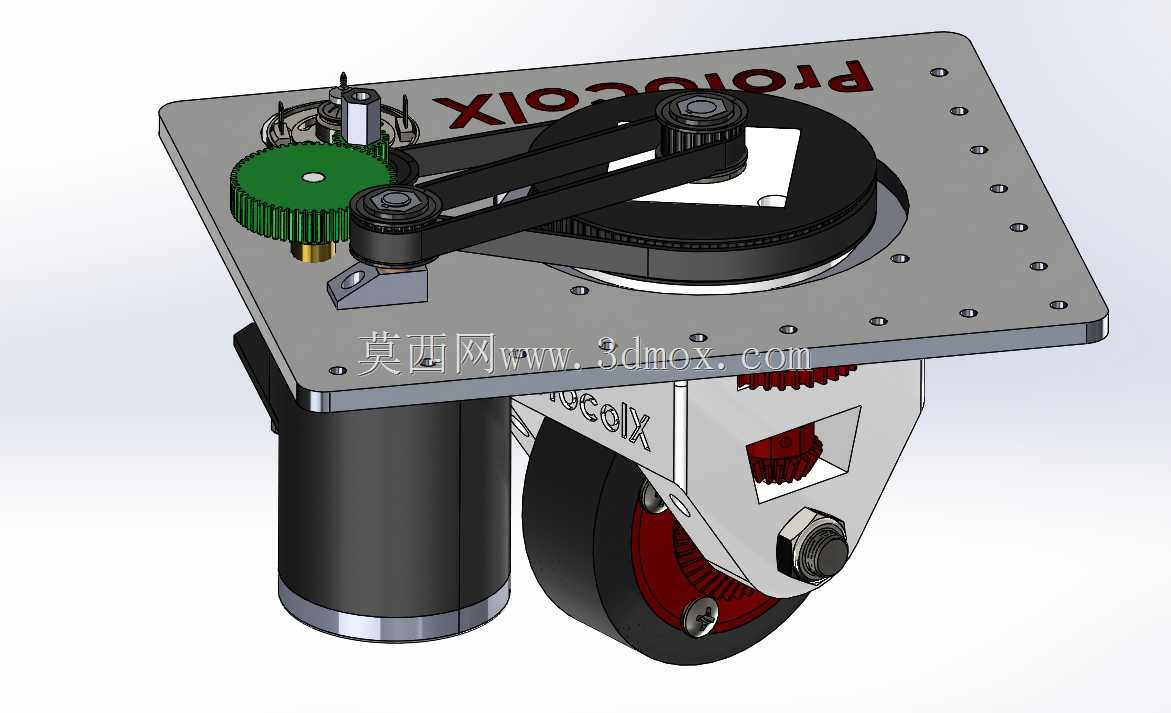

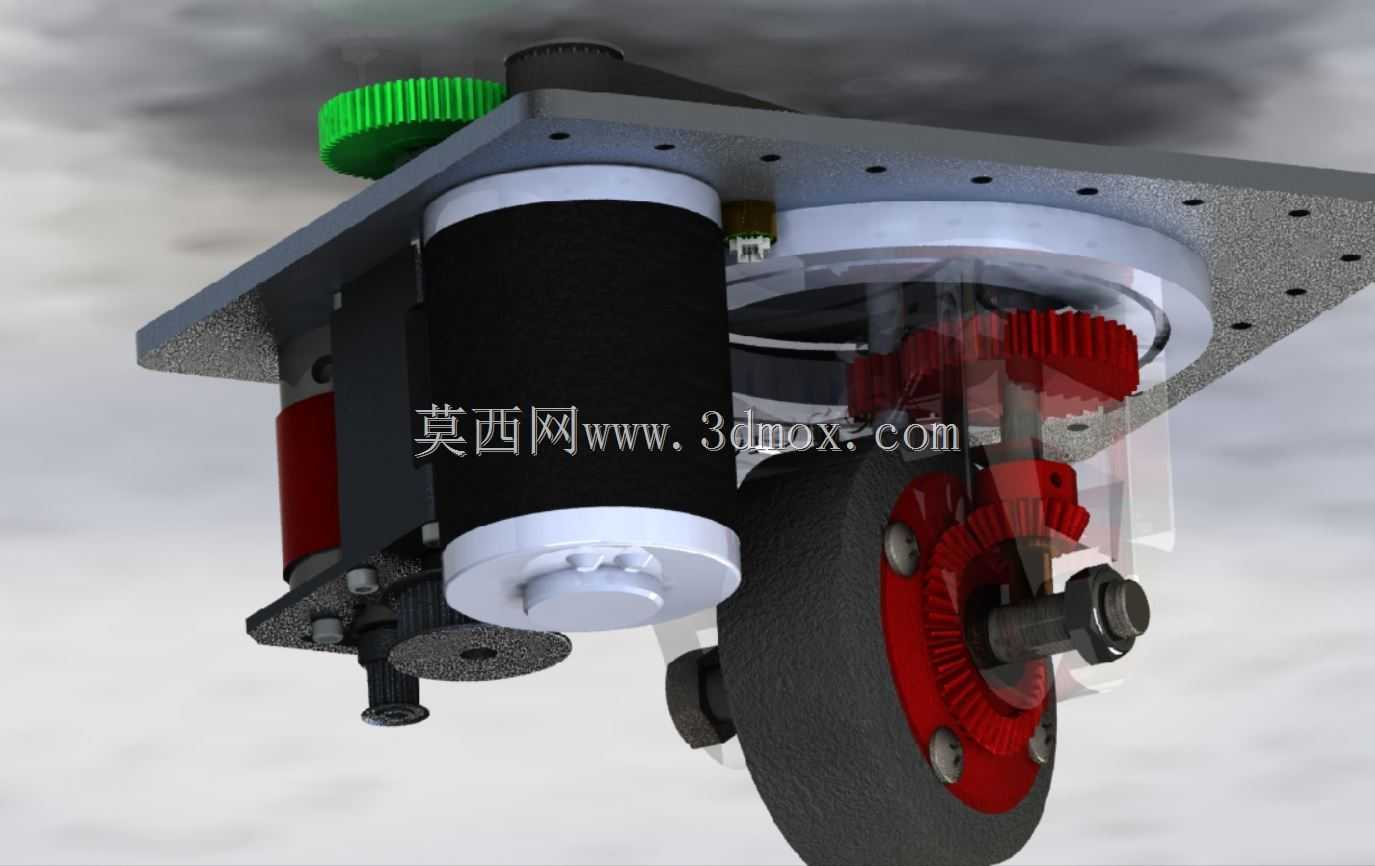

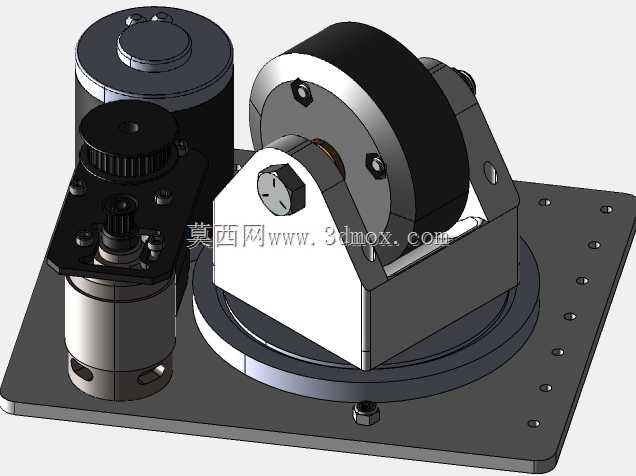

这款转向轮组主要面向小型移动测试底盘的研发测试场景，适配对转向半径有严苛要求的轻型移动载体，可应用于室内巡检机器人、小型AGV测试平台、教学演示移动小车等需要紧凑转向空间的设备上，能够帮助载体实现极小半径的转向动作，解决传统转向结构在狭窄空间内转向冗余、动作拖沓的痛点。在实际使用中，该轮组集成了行走驱动与转向驱动两套独立传动链路，行走动力由侧置的动力单元输出，通过同步带传动结构将动力传递至行走轮，保证动力传输的平稳性，同时降低传动过程中的噪音；转向动作则通过齿轮组传动实现，大直径转盘轴承作为转向回转支撑，搭配多组传动齿轮与同步带联动，可带动整个轮架绕安装板中心做回转动作，实现精准的角度调整，满足短距转弯的转向需求。设计过程中充分考虑了3D打印工艺的适配性，除标准轴件、紧固件、轴承与衬套外，其余结构件均可通过3D打印制作，大幅降低小批量试制与个性化改装的成本，齿轮参数经过适配调校，既保证传动啮合的顺畅度，也兼顾3D打印的成型精度要求，避免打印过程中出现齿形缺损、装配卡滞的问题。安装层面，轮组顶部采用带规则安装孔位的平板式安装基座，孔位排布符合小型移动底盘的通用安装间距，可直接通过螺栓固定在底盘框架下方，无需额外设计转接结构；轮组整体结构紧凑，横向与纵向占用空间小，不会过度侵占底盘内部的电池、控制板等元件的安装空间，轮体采用包胶结构设计，能够提供足够的抓地力，同时缓冲行进过程中的微小震动，保证底盘运行的稳定性。初始设计适配1/4英寸轴与配套衬套，使用者可根据自身动力配置更换适配8毫米驱动轴的配件，搭配对应规格的胶辊齿轮与六角适配器即可完成改装，适配不同扭矩、不同转速的动力单元，具备较强的改装灵活性，能够满足不同测试场景下的轮组性能需求。
