轮端集成式马达驱动车轮转向机构

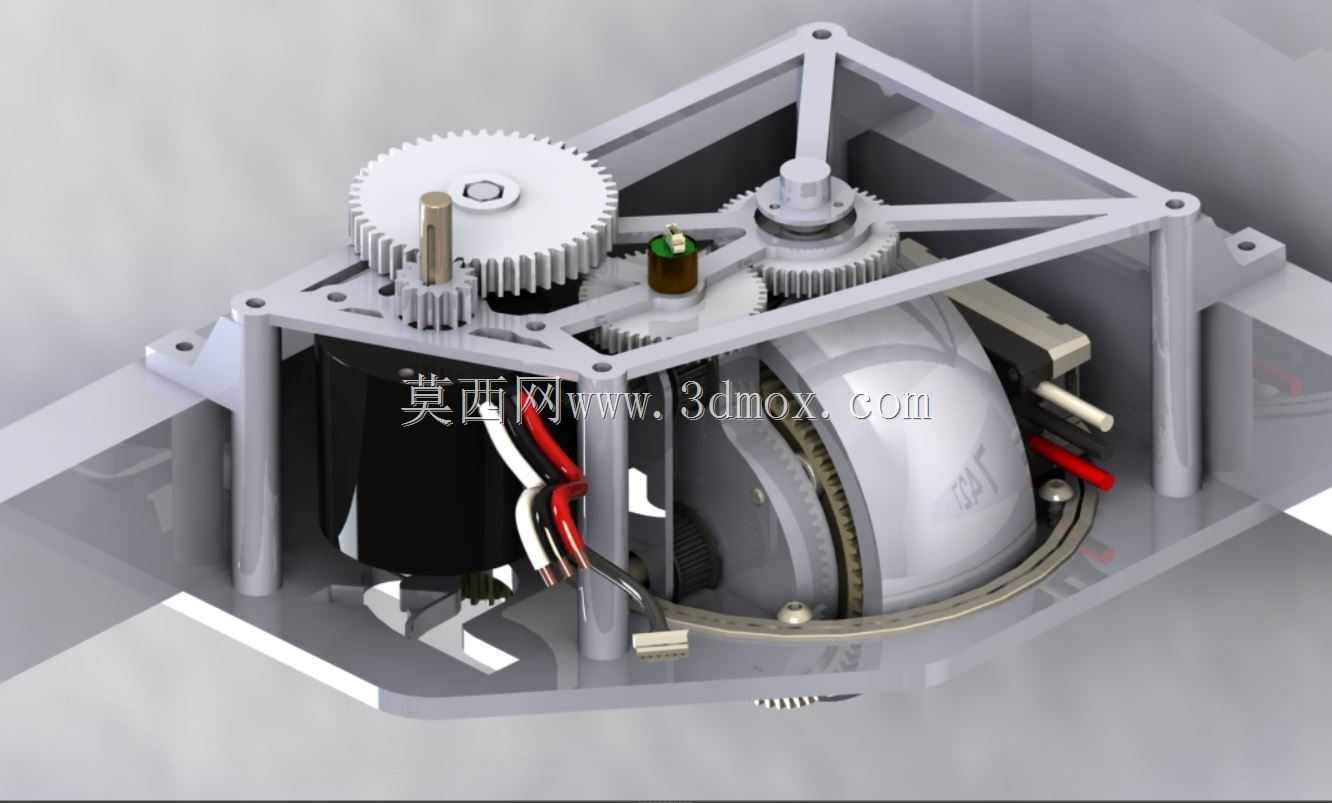

该轮端转向驱动机构主要面向小型竞技移动机器人、轻量化无人巡检平台的轮组转向场景，可直接集成在行走轮组的安装位上，替代传统分散布置的转向驱动与行走驱动结构，大幅压缩轮组周边的安装占用空间，适配对空间利用率、转向响应速度有较高要求的移动设备使用场景。整套机构采用框架式承载结构设计，主体支撑框架采用三角加强筋布局的轻量化构型，在保证整体结构刚性、抵御传动过程中产生的径向与轴向载荷的同时，尽可能降低结构自重，适配移动设备对自重控制的严苛要求。动力输出端采用多级圆柱齿轮啮合传动方案，将驱动马达的高转速低扭矩输出，通过不同齿数比的齿轮组逐级降速增扭，最终将动力传递至轮端转向承载轴，实现车轮的精准角度转向，齿轮组的啮合间隙经过设计阶段的公差匹配，可有效降低转向回程误差，保证转向动作的响应精度。机构的安装边界充分考虑了小型移动平台的轮舱空间限制，整体采用扁平化布局，驱动马达、传动齿轮组、转向输出轴全部集成在框架内部，外接走线预留了专门的走线槽位，避免轮组转动过程中出现线缆缠绕、磨损的问题，安装点位采用对称分布的法兰孔设计，可直接与标准规格的轮组安装支架适配，无需额外设计转接结构。设计过程中针对竞技场景的高强度使用需求，对传动部件的受力点做了针对性强化，齿轮啮合位置、轴系支撑位都预留了足够的安全系数，可承受频繁换向、急转急停带来的冲击载荷，同时框架结构预留了传感器安装位，可加装转角检测元件实现转向角度的闭环控制，进一步提升转向控制的精准度，整套机构既可以用于竞技类移动机器人的轮组改造，也可适配小型无人配送车、园区巡检机器人的轮端转向系统搭建，为移动设备的轮组布局提供更紧凑的集成方案。
