MG90s舵机驱动带齿机械夹持执行机构

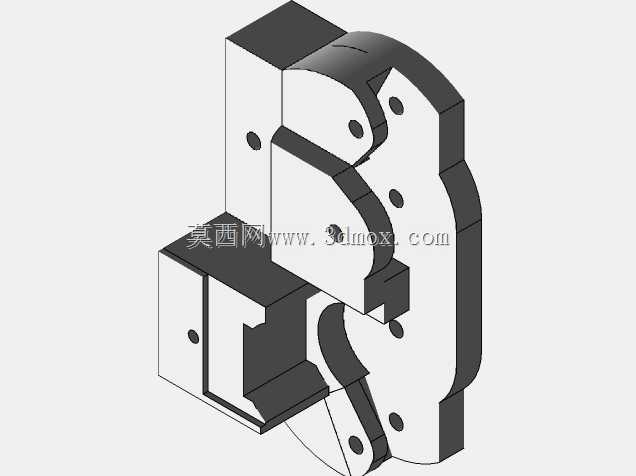

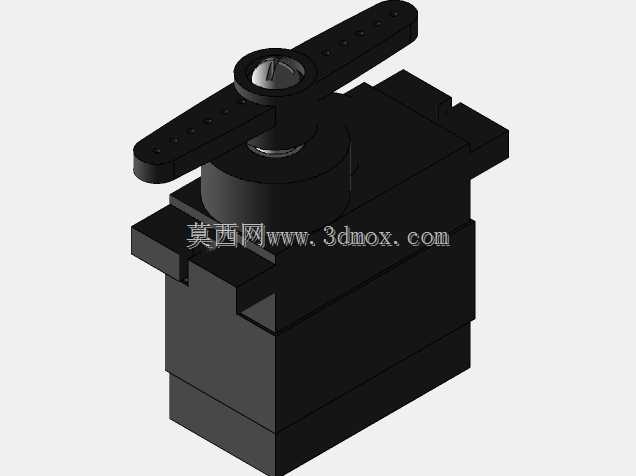

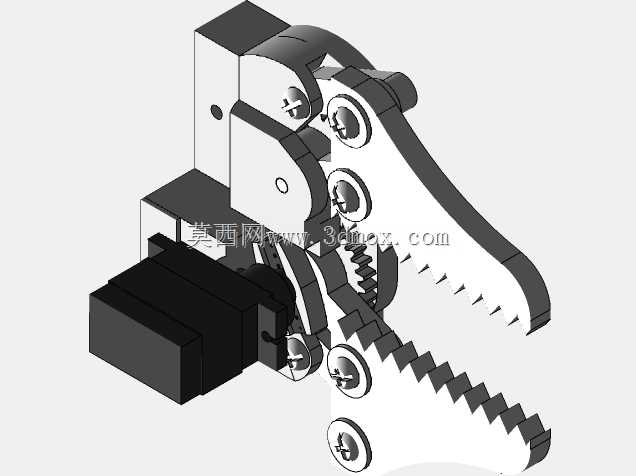

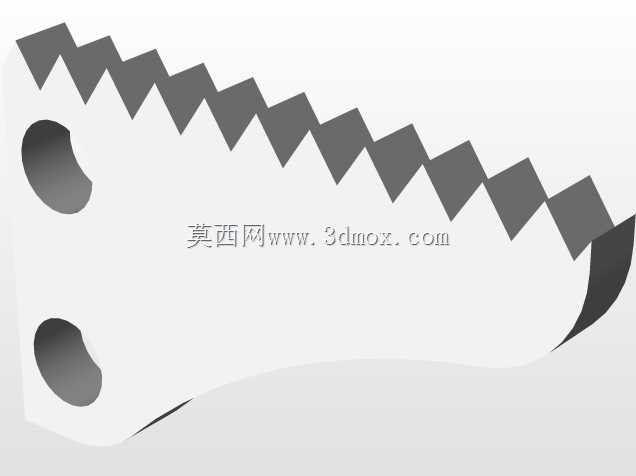

这款带齿夹持执行机构以MG90s微型伺服作为动力源，是面向小型轻量化作业场景开发的末端执行部件，常搭载于桌面级机械臂、小型教学机器人、DIY创客作业平台以及微型自动化分拣工位上，用来完成小尺寸物件的抓取、转移、夹持固定等动作，适配重量在百克级以内的轻质工件、样件、元器件的操作需求，在教学实验、创客开发、小型轻工辅助作业场景中有着较高的适配性。从功能特性来看，夹爪内侧设计有连续的锯齿形咬合面，能够在夹持过程中增大与被夹物件表面的接触摩擦力，即便夹持表面光滑的塑料件、薄型片材或者圆柱状小零件，也能有效降低滑脱风险，相比光面夹爪的夹持稳定性有明显提升；整个传动结构采用连杆式啮合设计，将舵机输出的旋转扭矩通过多组铰接连杆传递到两个夹爪臂上，实现夹爪的同步开合动作，传动过程中受力均匀，不会出现单侧夹爪偏摆、夹持对位不准的问题，开合行程覆盖从小尺寸薄件到常规小型零件的夹持范围，能够适配不同外形尺寸的被夹持物件。在设计思路上，整体结构充分考虑了MG90s舵机的安装适配性，舵机嵌入安装位与夹爪主体结构直接固定，不需要额外设计转接支架，减少了整体结构的冗余部件，铰接位置全部采用标准紧固件连接，装配过程简单，后期维护更换零件也十分便捷；结构件的壁厚设计兼顾了轻量化与结构强度，既不会因为整体过重给前端舵机带来额外负载，也能保证夹持作业时结构不会出现明显形变，保证夹持精度。从安装边界来看，整体结构外形紧凑，横向与纵向的安装尺寸都控制在极小范围内，不会占用过多的安装空间，舵机的接线位置预留了充足的走线空间，不会出现装配后线材被夹臂挤压磨损的问题；安装孔位与常规小型机械臂的末端法兰尺寸适配，不需要额外加工转接板就能直接完成装配，夹爪开合的极限位置做了机械限位设计，避免舵机超行程转动导致结构卡滞或者舵机堵转损坏，有效提升了整套机构的使用寿命，能够长时间稳定完成重复夹持作业。
