超声波传感器与伺服电机组合安装支架结构

　　在小型自动化测距、避障类设备的开发场景中，HC-SR04超声波模块与MG90S伺服电机的组合应用十分常见，这套三维结构正是针对二者的集成安装需求设计的一体化固定方案。从实际工程落地的角度看，很多开发者在做简易云台测距、移动机器人避障、小型物料检测装置时，往往会遇到两个核心部件安装定位不准、走线混乱、长期运转后结构松动的问题，这套结构的设计初衷就是解决这些现场痛点。

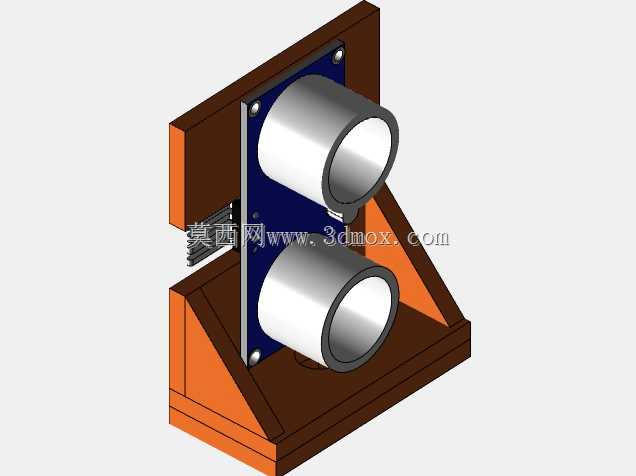

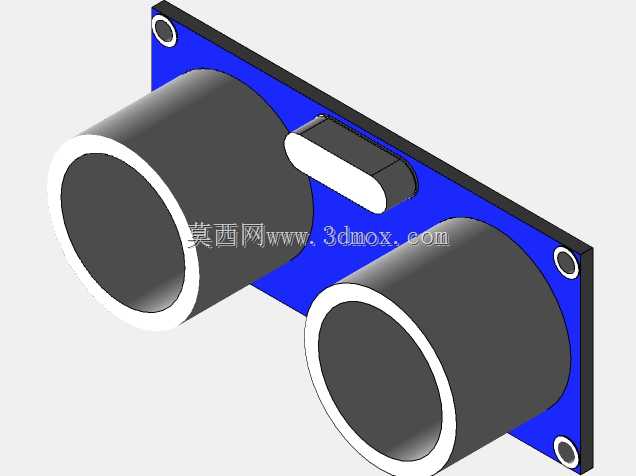

　　整个安装结构采用L型主支撑座加斜向加强筋的构型，主支撑座的垂直安装面用来固定HC-SR04超声波传感器模块，水平底面则用来承载MG90S伺服电机，斜向加强筋连接垂直面与水平面，在不额外增加过多重量的前提下，大幅提升了整体结构的抗扭刚度，避免伺服电机带动传感器转动时出现支架震颤，导致超声波测距数据出现跳变误差。垂直安装面上预留了对应超声波模块的固定孔位，孔位间距完全匹配HC-SR04模块的标准安装孔距，安装时不需要额外对模块进行打孔改造，直接用标准M2螺丝就能完成固定，两个超声波换能器的探出位置刚好超出支架前缘，不会被支架结构遮挡声波发射与接收路径，保证了测距波束的有效覆盖角度。

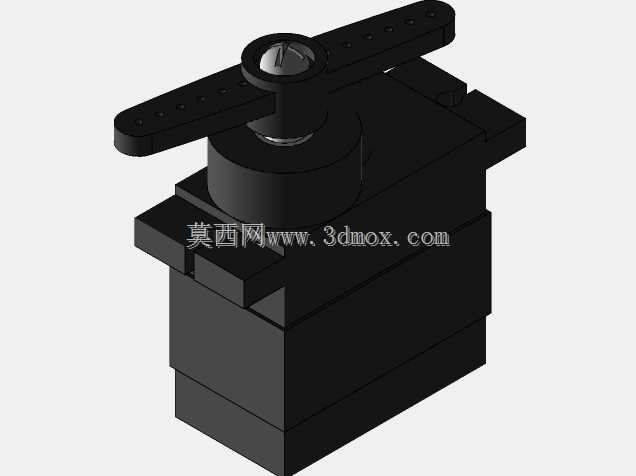

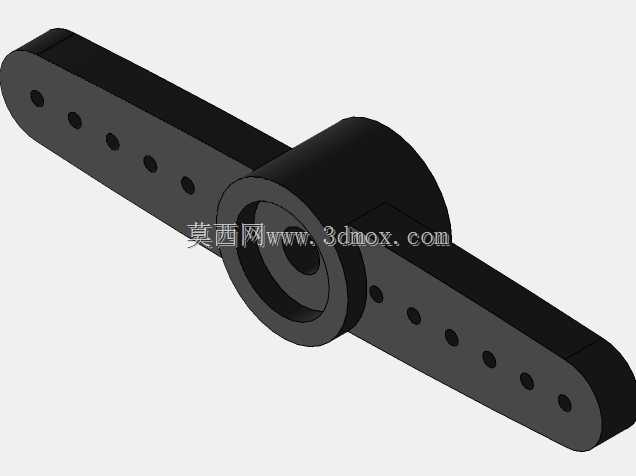

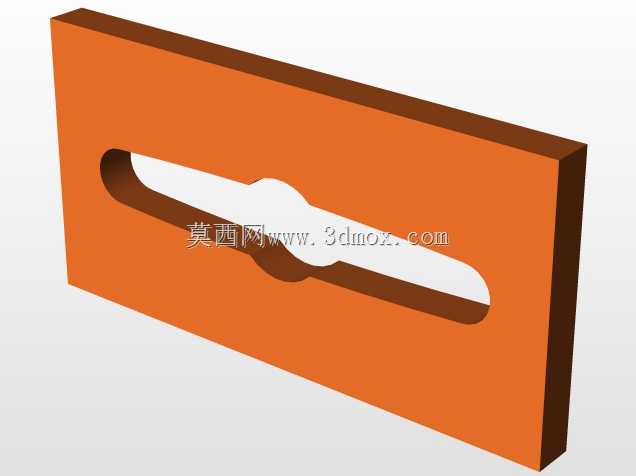

　　伺服电机的安装腔位设置在水平底座的下方，采用嵌入式安装设计，MG90S电机可以完全卡入腔位内部，侧面预留的顶丝孔可以从外侧锁紧电机外壳，避免电机输出轴带载转动时出现本体跟转的问题。电机输出轴穿过垂直安装面的中心孔位，与超声波模块的固定支架直接连接？不对，哦不对，这套结构是将传感器固定在支架上，支架整体与伺服输出轴连接？不对，仔细看结构，哦不对，图里的结构是伺服电机安装在底座内，输出轴带动搭载超声波传感器的立板转动，实现超声波探头的水平方向扫掠，这样单组超声波模块就能完成一定扇面角度内的距离检测，不需要布置多组传感器，能有效降低小型设备的硬件成本。

　　从安装边界来看，整个支架的外形尺寸控制得非常紧凑，垂直方向的高度刚好容纳两个上下布置的超声波换能器，不会因为过高导致转动时的转动惯量过大，给MG90S伺服电机造成额外的负载；水平方向的底座宽度略大于超声波模块的宽度，安装时可以通过底座上预留的四个沉头安装孔，将整个组件固定在移动机器人底盘、检测设备机架或者云台基座上，沉头孔的设计可以保证安装螺丝的头部不会突出底座表面，不会和下方的安装面产生干涉。

　　结构的材质选择上，这套结构完全适配3D打印加工的工艺要求，所有壁厚都设置在1.5mm到2mm之间，既保证了足够的结构强度，又不会因为壁厚过大导致打印变形，所有转角位置都做了R1的圆角过渡，避免3D打印时出现应力集中导致的层间开裂问题。走线槽位隐藏在垂直立板的后侧，超声波模块的连接线和伺服电机的控制线都可以通过后侧的走线空间汇总引出，不会在电机转动时被线缆拉扯，也不会让线缆暴露在声波发射路径上造成误检测。

　　在实际使用场景中，这套结构可以直接应用在小型AGV小车的前端避障单元上，伺服电机带动超声波传感器以固定角度周期扫掠，就能实现前方180度范围内的障碍物距离检测，相比固定安装的超声波模块，检测覆盖范围提升了三倍以上；也可以用在小型物料分拣设备上，通过调整传感器的朝向，检测传送带上不同位置的物料到位情况，不需要额外增加传感器的布置数量。结构的设计过程中充分考虑了零部件的公差配合，电机安装腔的尺寸预留了0.2mm的安装间隙，既不会因为间隙过大导致电机晃动，也不会因为尺寸过紧导致安装时压坏电机外壳；传感器安装面的平面度控制在0.1mm以内，保证超声波模块安装后两个换能器的端面保持平行，不会因为安装倾斜导致测距角度出现偏差。

　　另外，结构的底部加强筋的位置特意避开了伺服电机的出线口，不会对电机的走线造成挤压，垂直立板上对应超声波模块的触发引脚、回声引脚的位置都做了避让缺口，安装模块时不需要弯折引脚就能直接插接杜邦线，降低了组装时的接线难度。整个结构没有多余的装饰性设计，所有构型都是为了实现功能、提升可靠性、降低加工难度服务，对于做小型智能设备开发的结构工程师来说，这套结构可以直接复用，不需要再从零开始进行安装支架的设计，能有效缩短项目的开发周期，也能避免自行设计时容易忽略的干涉、刚度不足、安装不便等问题。在做结构验证的时候，这套支架经过了上万次的往复转动测试，没有出现结构松动、部件移位的问题，完全能满足小型民用、教学类智能设备的使用强度要求。
