圆柱插装式两针插孔连接插头结构

　　做设备电气互联结构设计快十二年，经手的接插件选型、改型数下来有上百种，这类圆柱插装式两针连接插头，是小型传感单元、低功率控制模块里用得最频繁的互联结构之一，很多刚入行的结构工程师容易忽略这类小零件的安装边界细节，最后总装阶段才发现干涉、插拔力异常的问题，返工起来反而耽误整机进度。

　　先从实际应用场景说，这类插头大多用在空间紧凑的传感信号传输回路里，比如小型光电传感单元的尾端接插、低压控制模块的信号引出端，还有部分便携检测设备的内部信号转接位置，不像大电流工业连接器需要考虑大线径压接、防水密封等级，这类结构核心要解决的是小空间内的可靠插拔定位，避免设备运输、日常使用过程中出现插针偏移、接触不良的问题。

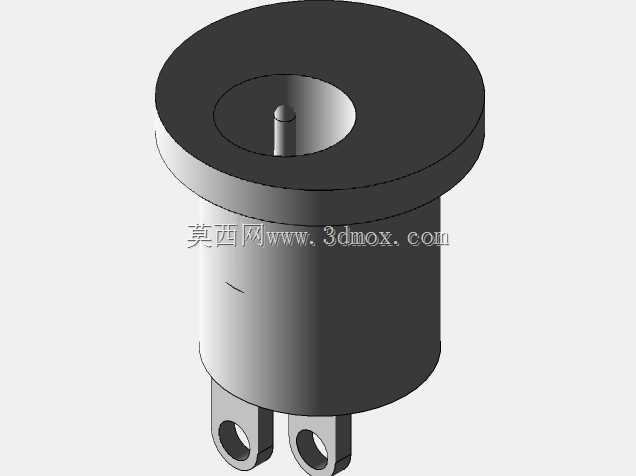

　　从结构功能特性来看，这个插头采用圆柱主体加顶部沉孔定位的设计，顶部的中心凸台是插合时的定位基准，和适配插座的内孔配合后，能保证下方两个插脚精准对准插孔，不会出现插针弯折的情况；主体上部的凸缘结构是安装限位面，装配时这个面贴紧安装面板或者设备壳体的安装面，就能控制插头的插入深度，不会因为插装过深顶坏内部的接触弹片，也不会因为插装不到位导致接触电阻过大影响信号传输。下方两个带安装孔的插脚，是焊接或者压接导线的位置，插脚上的通孔一方面可以在压接导线后做锡焊加固，避免导线受拉时从插脚脱落，另一方面也能在部分需要固定的场景下，穿入细销钉和内部的绝缘基座做防转固定，避免插头插合旋转时带动插脚转动扯断内部接线。

　　设计这类结构的时候，首先要明确安装边界的尺寸约束：圆柱主体的外径要和安装面板上的开孔留0.1-0.2mm的间隙，方便装配时顺利插入，同时间隙不能过大，否则会出现插头晃动的情况；上部凸缘的外径要比安装开孔大1.5-2mm，保证有足够的支撑面贴合安装面，凸缘的厚度一般控制在1.5-2mm，过薄会导致装配后凸缘变形，过厚会占用额外的安装空间。顶部沉孔的深度要和适配插座的定位凸台长度匹配，预留0.3mm的安全间隙，避免插合到位后两个硬端面顶死，导致插脚和插孔不能完全接触；中心定位凸台的直径公差要选h7级，和插座内孔的H7公差配合，既保证插拔顺畅，又不会出现径向晃动导致信号传输不稳定。

　　两个插脚的中心距是这类插头最核心的尺寸参数，设计时要严格和适配插孔的中心距保持一致，公差控制在±0.05mm以内，否则插合时会出现单边插脚受力过大，多次插拔后插脚变形的问题；插脚的厚度要根据传输的电流大小选择，一般信号传输场景下0.8mm厚的铜质插脚就能满足要求，如果是带小功率供电的场景，要把插脚厚度加到1.2mm以上，同时插脚的表面要做镀镍或者镀锡处理，避免长期使用后氧化导致接触电阻升高。插脚伸出主体下端面的长度要控制好，既要保证有足够的长度和导线连接，又不能过长导致和设备内部的其他结构件干涉，一般伸出长度在8-10mm比较合适，插脚上的安装孔直径选1.2-1.5mm，刚好能穿过0.5-1平方毫米的导线线芯，方便焊接固定。

　　实际建模的时候，要注意主体绝缘部分和金属插脚的装配关系，插脚和绝缘基座之间要做防退结构，比如在插脚的预埋位置打滚花或者做卡位凸台，避免插拔的时候插脚从绝缘主体里被拔出；绝缘主体的材质一般选PBT或者PA66加玻纤，既有足够的结构强度，又有不错的绝缘性能，建模时要考虑注塑成型的工艺性，主体的壁厚要保持均匀，避免出现缩水、翘曲的问题，顶部的沉孔和中心凸台要做脱模斜度，斜度控制在1°-1.5°，方便注塑生产时顺利脱模。

　　很多工程师选型或者改型这类插头的时候，容易忽略插拔力的设计，其实插拔力主要由插脚和插孔的接触正压力、配合面的摩擦系数决定，设计时不要盲目追求插拔力越大越好，信号类连接的插拔力控制在5-10N比较合适，既保证插合后不会轻易松脱，又能让操作人员不用借助工具就能顺利插拔。另外还要考虑插合后的防松设计，部分震动较大的设备场景下，可以在圆柱主体的外圆面做一圈浅凹槽，装配时卡入一个O型橡胶圈，插合后橡胶圈和插座内孔产生摩擦力，就能避免设备震动导致插头松脱，不用额外增加卡扣结构，也不会占用太多安装空间。

　　从安装流程的角度来说，这类插头的装配顺序一般是先把两个插脚压入绝缘主体的预设孔位，确认插脚的位置度符合要求后，在插脚的接线端焊接好导线，做好绝缘处理，再把整个插头从设备面板的内侧向外穿出，让上部凸缘贴紧面板内侧，最后在面板外侧用配套的锁紧螺母或者卡圈固定，插合的时候对准插座的定位缺口，把中心凸台对准插座内孔推入，听到轻微的卡合声就说明插合到位，不要用蛮力扭转插头，避免插脚受力变形。日常维护的时候，只要定期检查插脚有没有氧化、接线有没有松动就行，这类结构没有复杂的活动部件，只要安装时尺寸控制到位，基本不会出现故障，是小型电气互联场景里性价比很高的连接方案。
