12伏直流小型轴流通风散热结构

　　在低压电气柜、小型车载电子设备、户外便携工控装置的散热场景里，这类12伏直流通风结构的适配性非常突出，不同于交流工频风机的高压供电需求，12V直流供电可直接对接车载电瓶、小型开关电源、锂电池组等常见低压供电单元，无需额外配置变压模块，在空间紧凑、供电条件受限的散热场景中能大幅减少配套电路的设计冗余。从实际使用场景来看，这类通风结构常被布置在设备壳体的进风或排风位，通过定向气流带走设备内部功率元件、电路板、小型传动部件工作产生的积热，避免局部温升高引发的元件性能衰减、绝缘老化等问题，在车载影音设备、小型通讯中继箱、便携检测仪器、桌面小型工控终端里都能见到同结构产品的应用。

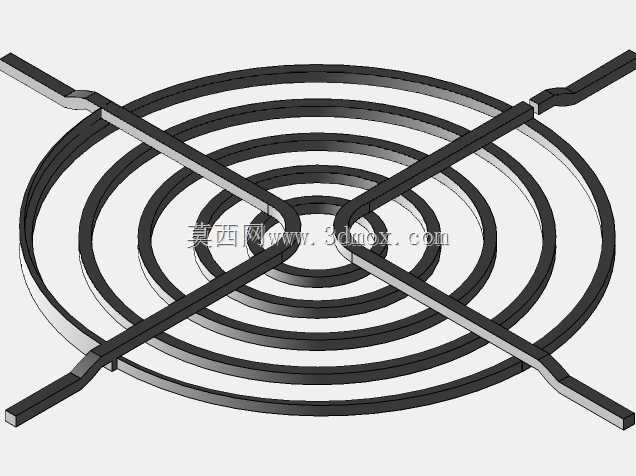

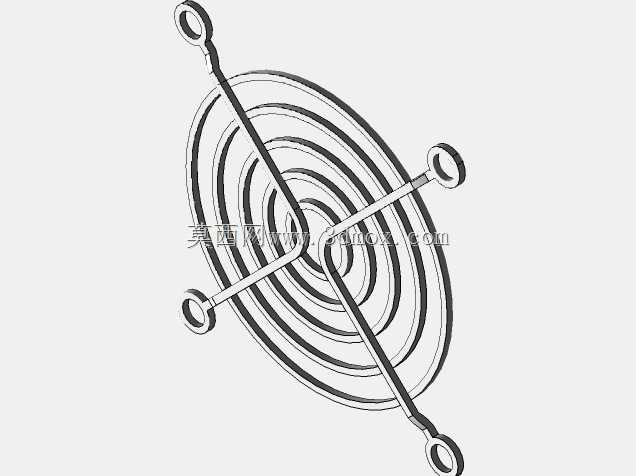

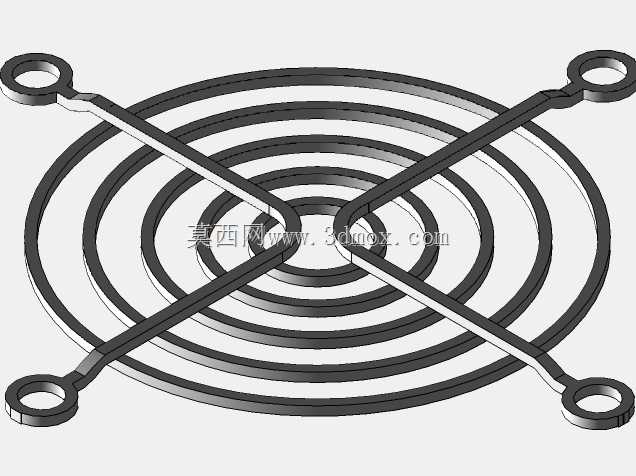

　　从功能特性上看，该结构采用四支径向支撑臂连接中心电机安装位与外圈固定环，支撑臂末端设置带通孔的安装吊耳，可通过螺丝直接穿过吊耳孔完成与设备壳体的固定，安装时无需额外设计复杂的固定支架，四个吊耳呈十字对称分布，安装受力均匀，能抵消风机运转时产生的径向振动，降低运转共振带来的噪音与结构松动风险。叶轮部分采用多道同心圆式的导流环设计，配合径向布置的叶片，可在较低转速下实现稳定的轴向气流输出，相比无导流环的简易扇叶结构，气流的紊流占比更低，送风指向性更好，在有限的风道空间里能获得更高的送风效率，同时同心圆导流环可对叶片形成结构加强，避免长期高速运转下叶片出现形变、抖动的问题。

　　设计思路上，该结构优先考虑了低压场景下的安装便捷性与运转可靠性，整体结构没有多余的冗余部件，外圈固定环、支撑臂、吊耳、中心电机座采用一体化的结构布局，建模时可通过一次拉伸切除加阵列特征完成主体结构的搭建，后续修改尺寸时仅需调整阵列数量、支撑臂长度、导流环间距等参数即可快速衍生出不同风量、不同安装尺寸的衍生型号。中心电机安装位的尺寸适配常见的12V直流微型电机，安装位的止口深度与电机外径采用小间隙配合，装配时可直接压入固定，配合支撑臂的结构强度，可承受电机长期运转带来的振动载荷，不会出现电机位偏移导致的扇叶擦圈问题。

　　从安装边界来看，该结构的整体外轮廓为正圆形，四个吊耳的安装孔位分布在与外圆同心的虚拟圆周上，安装时预留的空间仅需略大于外圆直径即可，无需额外预留侧边的固定结构空间，在设备壳体上开孔时，仅需开出对应通风面积的圆形过风孔，再对应四个吊耳位置开出螺丝过孔即可完成安装位的加工，加工难度低，适配常规的钣金冲压、塑料注塑壳体的加工工艺。结构的轴向厚度较薄，在空间紧凑的薄型设备内部也能顺利布置，不会与内部的电路板、元件产生结构干涉，同时较薄的轴向尺寸也能缩短风道长度，减少气流在风道内的沿程阻力损失，提升实际通风散热的效率。

　　在实际选型适配时，可根据设备的发热量调整该结构的整体直径与叶片角度，直径越大、叶片倾角越大，相同转速下的送风量越高，对应的功耗与运转噪音也会相应提升，针对不同的散热需求可快速调整参数完成适配。结构的所有转角处均做了小圆角过渡，既可以避免注塑或钣金加工时的应力集中问题，也能减少气流经过结构件时产生的风切噪音，提升使用体验。吊耳上的安装孔采用通孔设计，适配不同长度的固定螺丝，可根据壳体的壁厚选择对应长度的螺丝完成固定，通用性较强，在不同厚度的壳体上都能实现可靠固定。
