夏普光电反射式检测传感组件结构

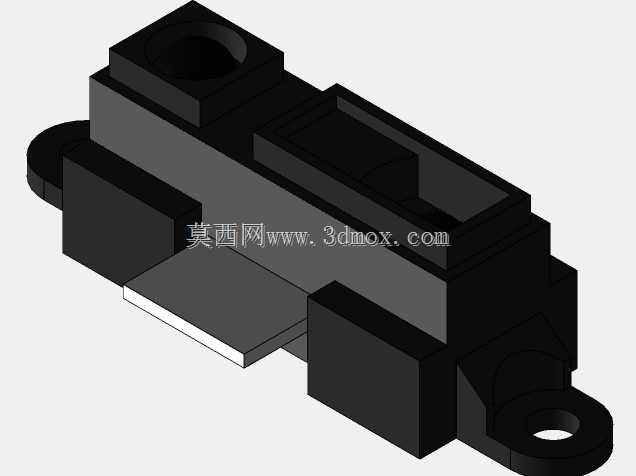

　　做非标自动化设备的结构设计时，选型光电类检测元件往往要兼顾安装空间、检测盲区、输出稳定性几个核心维度，这款夏普光电传感组件的三维结构，刚好还原了量产级反射式光电传感器的完整装配形态，能直接给设备布局、安装座设计提供精准的尺寸参考。先从实际应用场景说，这类反射式光电传感器在3C电子组装线的物料到位检测、小型传送带的工件计数、机械手末端的工件有无判断、AGV小车的边缘避障场景里用得极多，相比对射式光电，它不需要在检测位对面加装反光板或者配对发射端，单侧安装就能完成检测，对设备内部的布线空间、安装位加工要求更低，尤其适合紧凑空间里的点位检测。从功能特性上看，这个结构还原的是集成了发射管、接收管、信号处理电路的一体化光电传感单元，

　　前端的开槽区域是光路的发射与接收窗口，工作时发射端发出红外光束，遇到前方被测物体后光束反射回接收端，内部电路处理光强信号后输出开关量信号，不需要额外外接信号放大电路，能直接对接PLC或者工控板的IO端口，响应速度能满足毫秒级的检测需求，对浅色、漫反射表面的检测稳定性较好，日常使用中要注意避免检测窗口被油污、粉尘遮挡，不然会出现误触发的情况。再说到设计思路，整个壳体采用卡扣加定位柱的装配结构，上下壳体合模后不需要额外打螺丝就能完成固定，适合批量自动化组装，降低生产装配成本；壳体两侧伸出的带孔安装耳是核心的安装定位基准，两个安装孔的同轴度、孔位到检测窗口的距离公差，直接决定了现场安装后的检测精度，建模时特意还原了安装孔的倒角细节，

　　方便装配时螺丝顺利导入；壳体侧面的圆形凸台是接线端的出线位，预留的出线空间能兼容常规的3芯或者4芯传感线缆，线缆接入后可以点胶固定，提升接线处的抗弯折能力，避免设备运行时的震动拉扯导致线缆松脱。关于外形尺寸与安装边界，整个传感组件的主体是长方体结构，长度方向的尺寸适配常规的小型传感安装位，宽度方向不会占用过多的设备安装面空间，高度方向的凸起结构是内部光路元件的避让位，设计安装座的时候要注意给这个凸起位置预留足够的沉台空间，避免装配时出现干涉；两个安装耳的孔位间距是固定的标准尺寸，现场安装时可以直接用M2或者M2.5的螺丝固定，不需要额外做转接板；检测窗口的位置距离安装底面有固定的高度差，选型时要根据被测物体的检测距离调整安装高度，

　　保证被测物体处于传感器的有效检测区间内，避免出现检测不到或者误触发的问题。另外从结构细节上看，壳体表面的分型线、加强筋位置都做了还原，顶部的沉孔结构是生产时的注塑定位孔，不影响实际使用，建模时保留这些细节能让装配仿真更贴近真实零件的状态，做设备整体的干涉检查时不会出现因为模型简化导致的装配错误；内部的腔体空间刚好容纳光电发射接收对管与小型电路板，腔体的壁厚均匀，符合注塑件的设计规范，不会出现注塑时的缩痕、填充不满的问题，这类细节的还原也能给做同类传感器壳体设计的工程师提供参考，避免在注塑工艺性上踩坑。实际做设备布局的时候，要注意这类光电传感器要尽量远离强红外干扰源，比如焊接工位的弧光、大功率的红外加热元件，不然会干扰接收端的光信号判断，如果必须在有干扰的场景使用，可以在安装位加遮光挡片，缩小检测的视场角，提升抗干扰能力。
