车架底盘焊接定位翻转工装结构

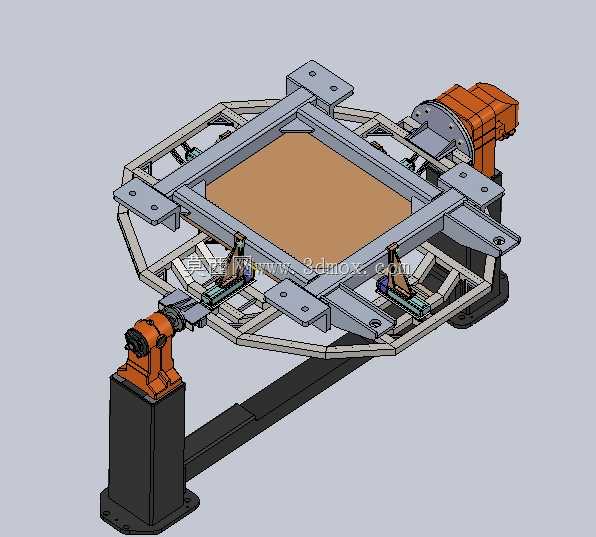

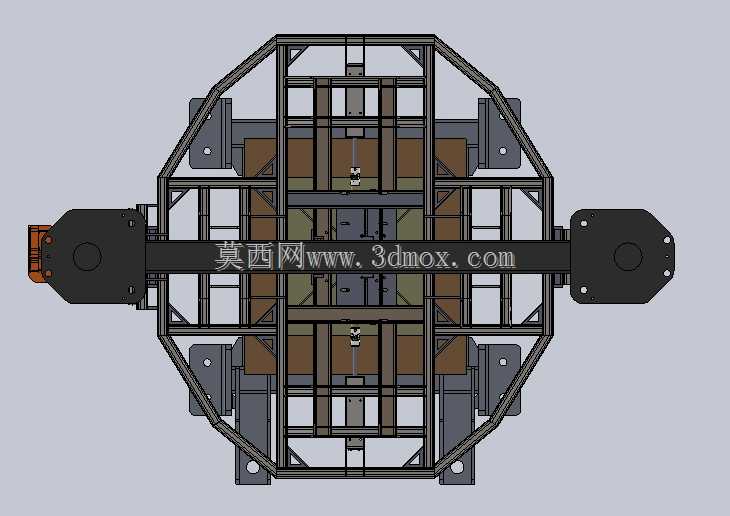

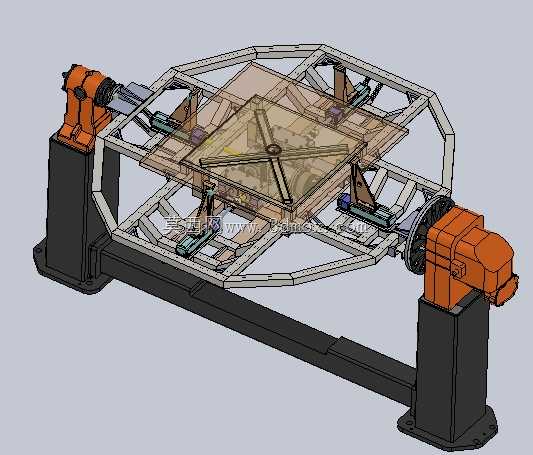

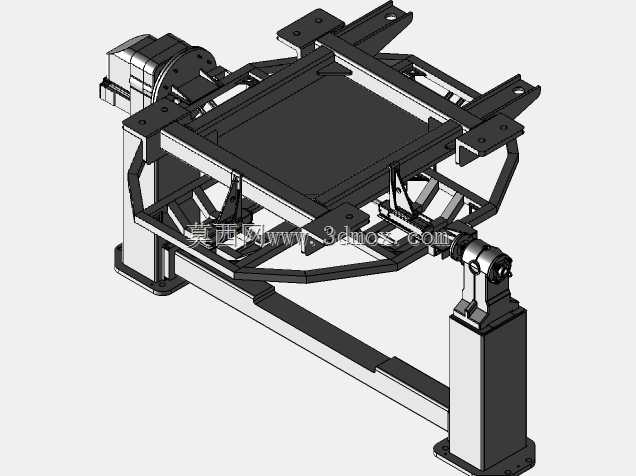

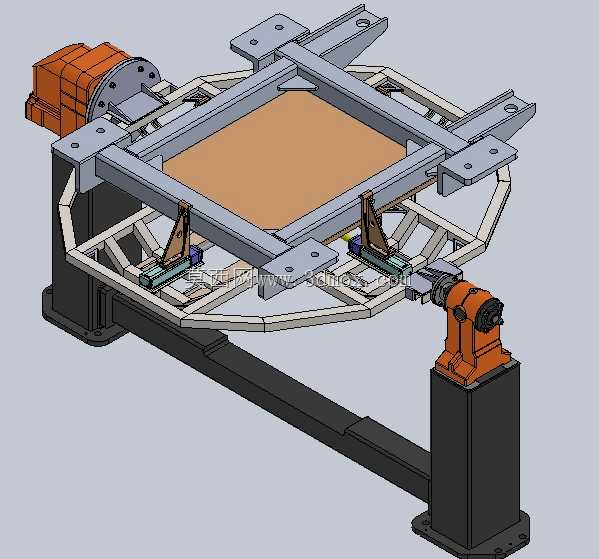

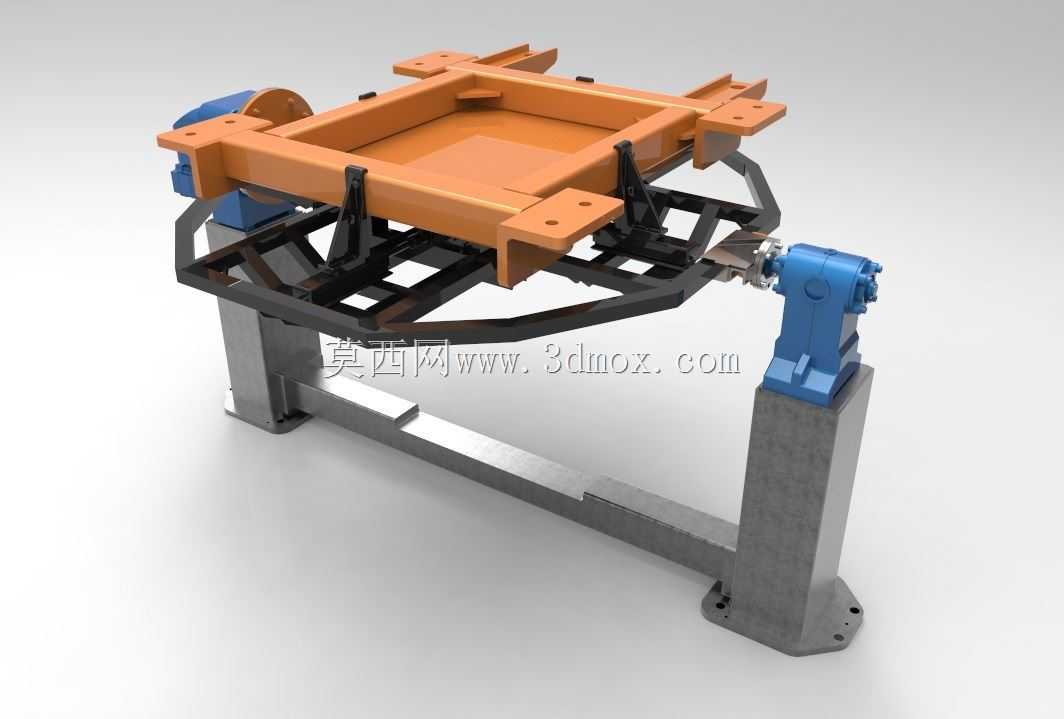

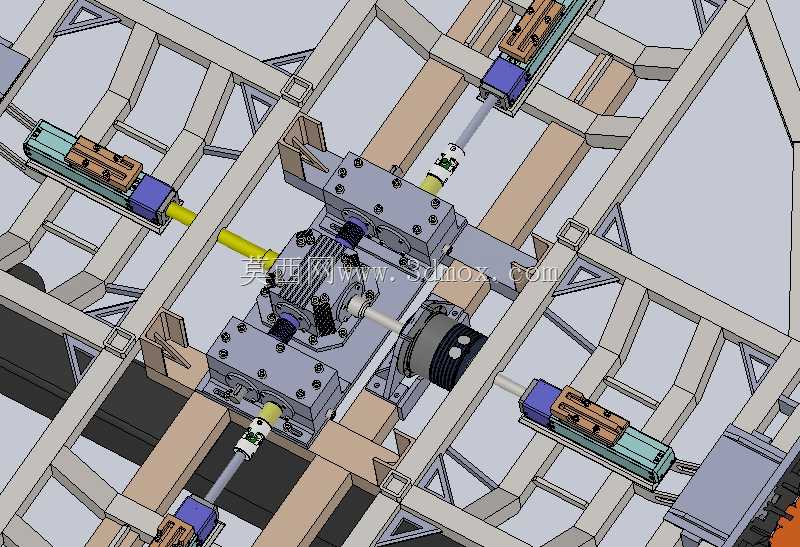

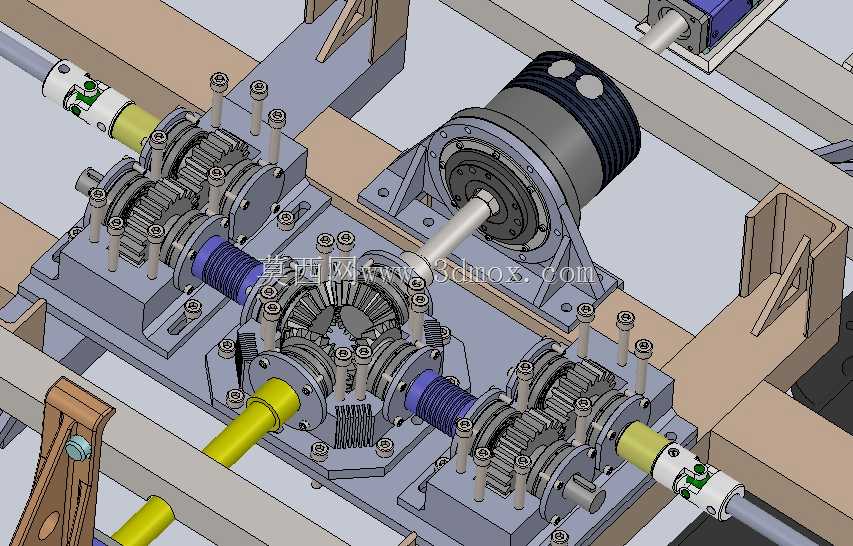

该装置主要应用于车辆底盘类框架构件的焊接加工场景，在商用车车架、工程作业车辆底盘、小型特种装备底盘的焊接生产环节中，承担工件定位承托与工位翻转的核心作用，可适配小批量多品类底盘框架的焊接作业需求，替代传统人工抬转、简易垫块支撑的粗放作业模式，有效降低焊接作业过程中工件移位、翻转磕碰的风险，提升焊接作业的操作可达性与焊缝成型一致性。装置整体采用双立柱支撑的对称布局，两侧立柱顶端配置可回转的动力连接端，可带动夹持的底盘框架沿水平回转轴完成0到360度范围内的任意角度锁止翻转，方便作业人员无需反复调整自身站位，即可完成底盘框架各个方位焊缝的连续焊接作业，避免仰焊、死角焊等操作难度大、焊接质量难保障的工况出现。中间的夹持定位框架采用与底盘构件轮廓匹配的仿形设计，设置多组可调式定位挡块与压紧点位，可对应底盘框架上的安装孔位、边梁轮廓完成快速定位装夹，装夹后工件与定位框架之间保持足够的操作间隙，方便焊枪伸入框架内侧完成内角焊缝的焊接作业，不会出现工装结构遮挡焊缝的问题。支撑立柱采用大截面型钢焊接成型，底部设置带安装孔的法兰底座，可通过膨胀螺栓直接固定在车间硬化地面上，整体安装边界宽度适配常规宽度的车辆底盘构件，回转中心高度符合成年作业人员站立操作的舒适高度区间，无需额外配置登高辅助设备即可完成全范围焊接操作。设计过程中重点考量了焊接作业的受力特性，整体框架采用高强度型钢焊接成型，可承受底盘构件装夹后的偏心载荷与翻转过程中的冲击载荷，回转部位配置耐磨支撑结构，长期反复翻转作业也不会出现松旷移位的问题，定位点位的布局避开了底盘构件的核心焊缝区域，同时预留了焊渣飞溅的避让空间，减少焊渣堆积对工装定位精度的影响，压紧结构采用快拆式设计，可快速完成工件的装夹与拆卸，适配焊接工序的快节奏作业需求。
