立式气动工件压装成形执行机构

该立式成形执行机构主要应用于3C电子、小五金零部件、汽车小配件等离散制造产线的工件压合、铆接、整形工序，可直接集成在倍速链装配线、单工位人工操作台或者多工位转盘设备上，作为末端成形执行端完成工件的精准压装作业，替代传统人工敲击、手动压合的低效作业模式，大幅提升成形工序的一致性与作业效率，降低人工操作带来的工件损伤、压合位置偏差等不良问题。

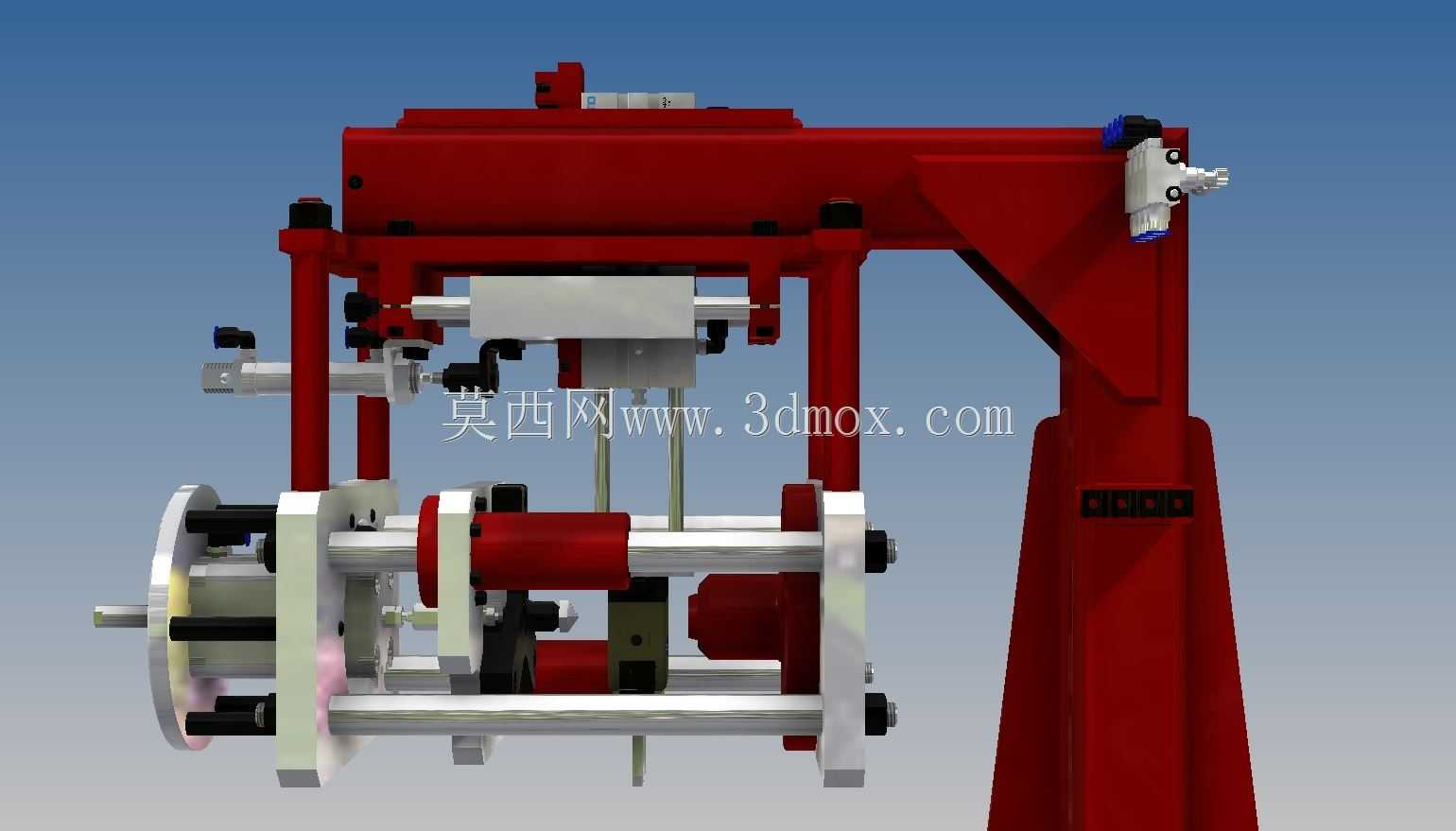

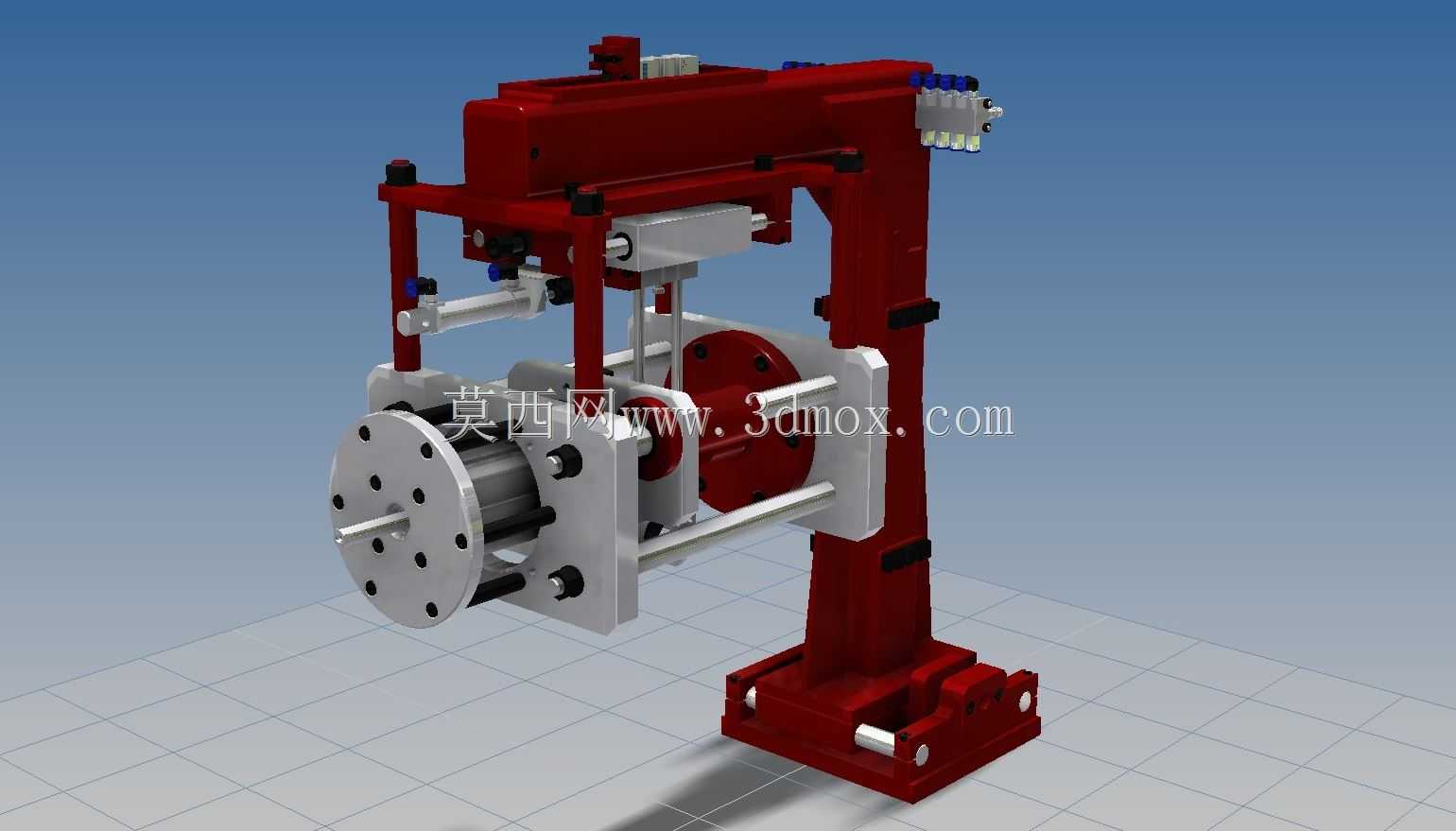

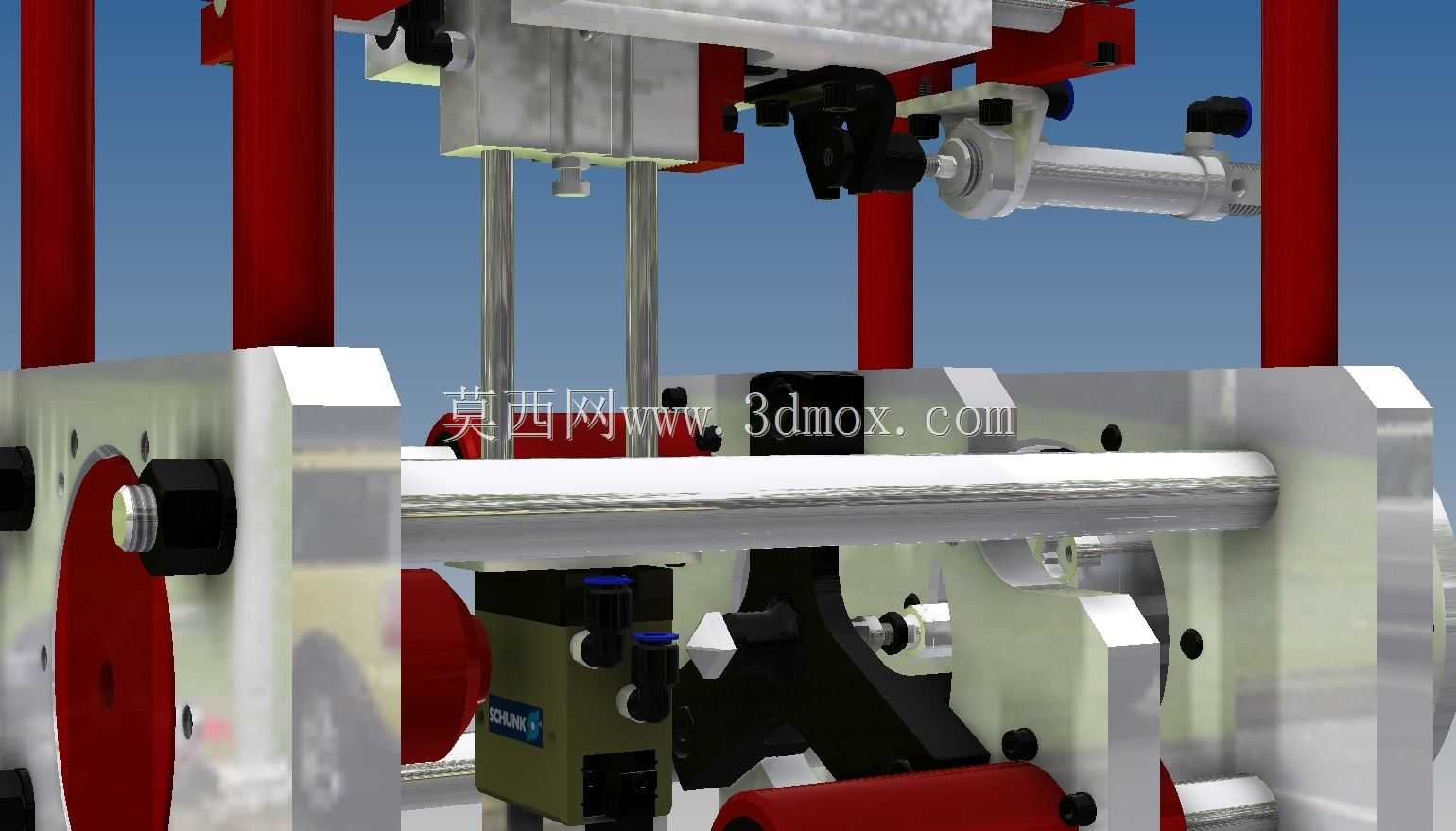

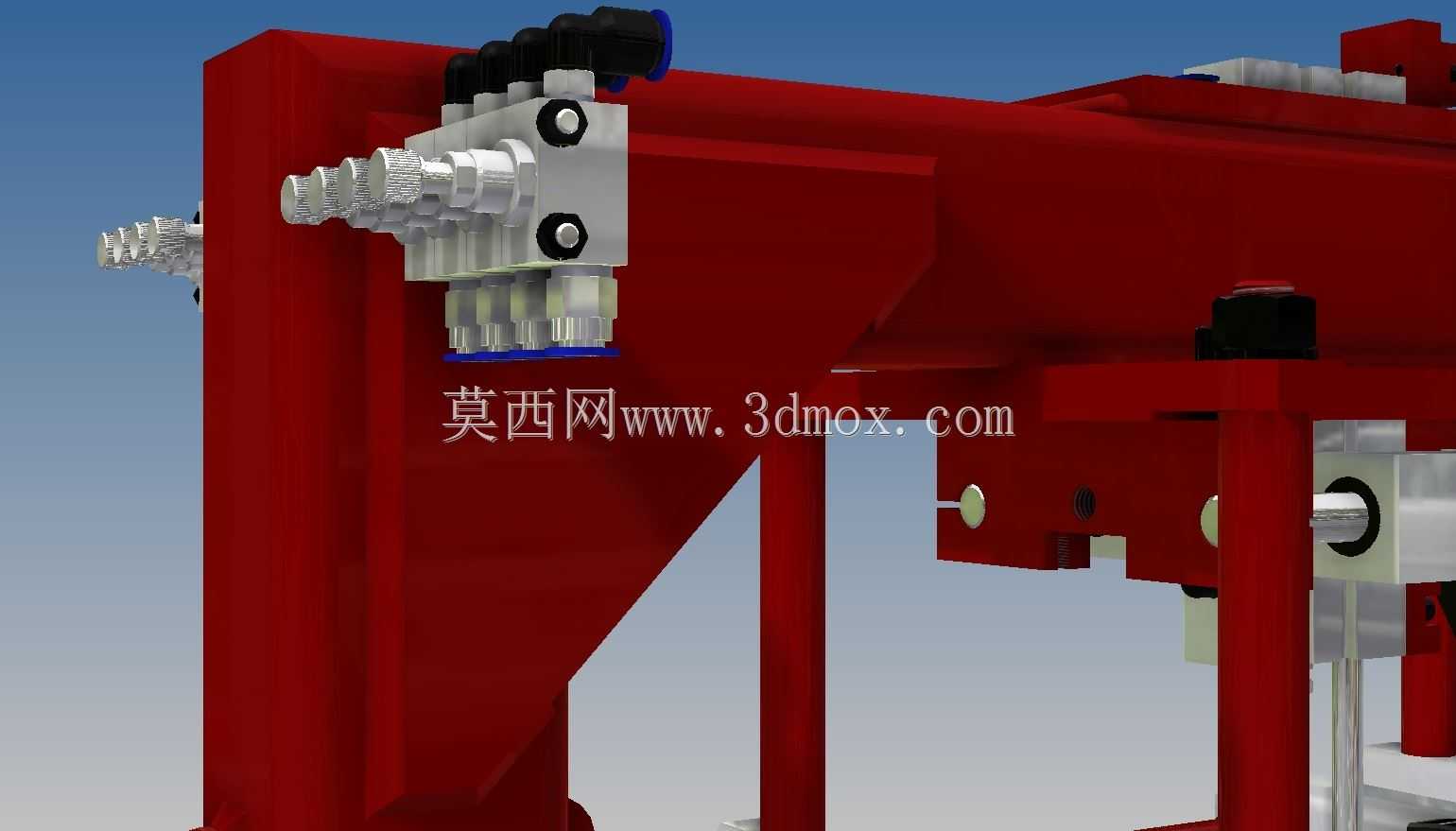

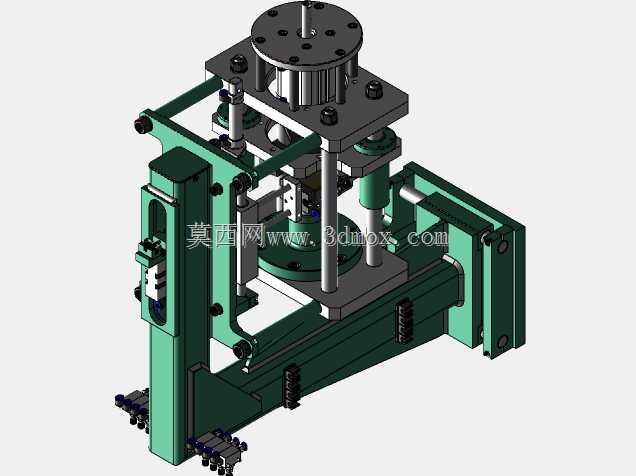

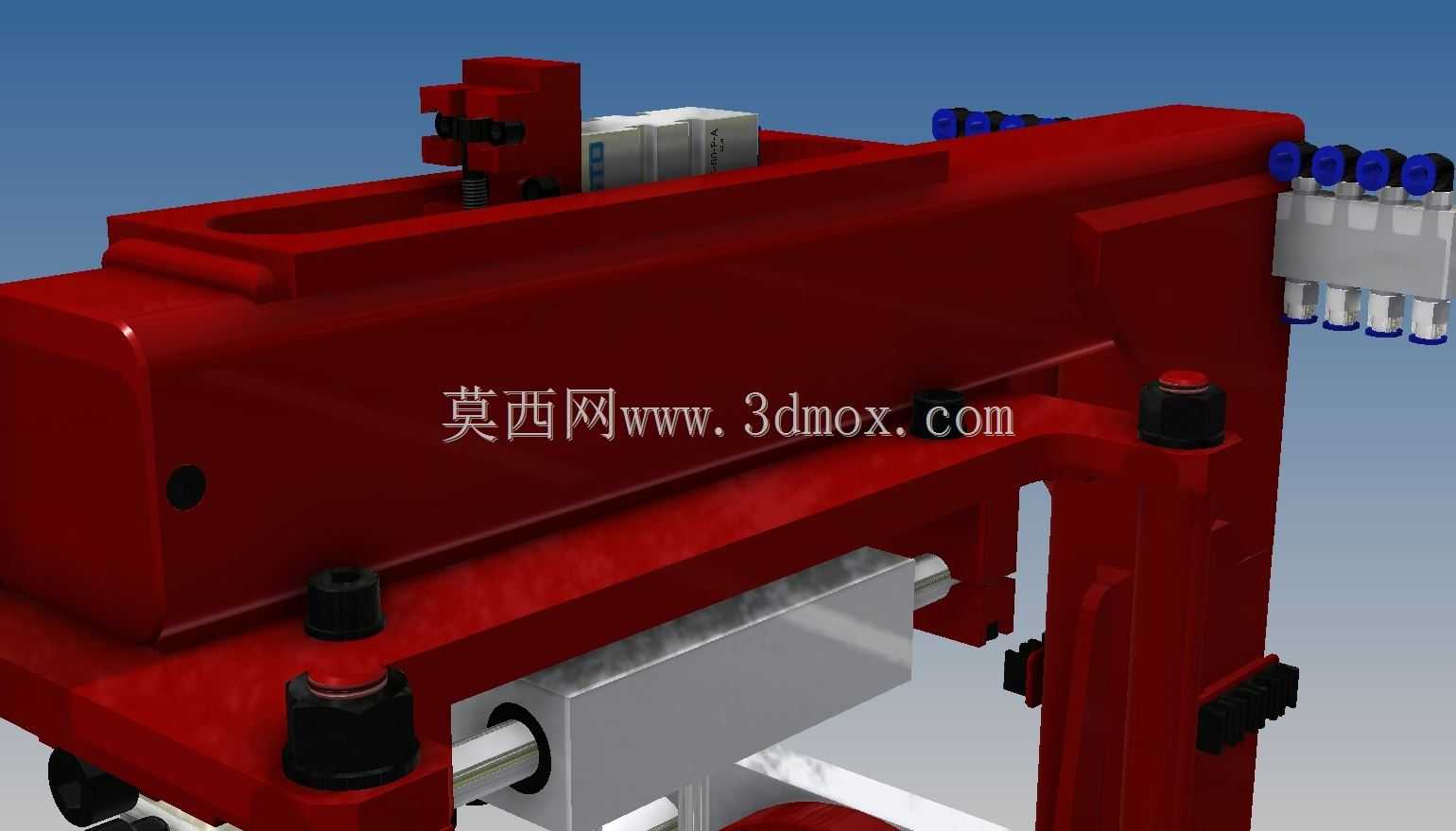

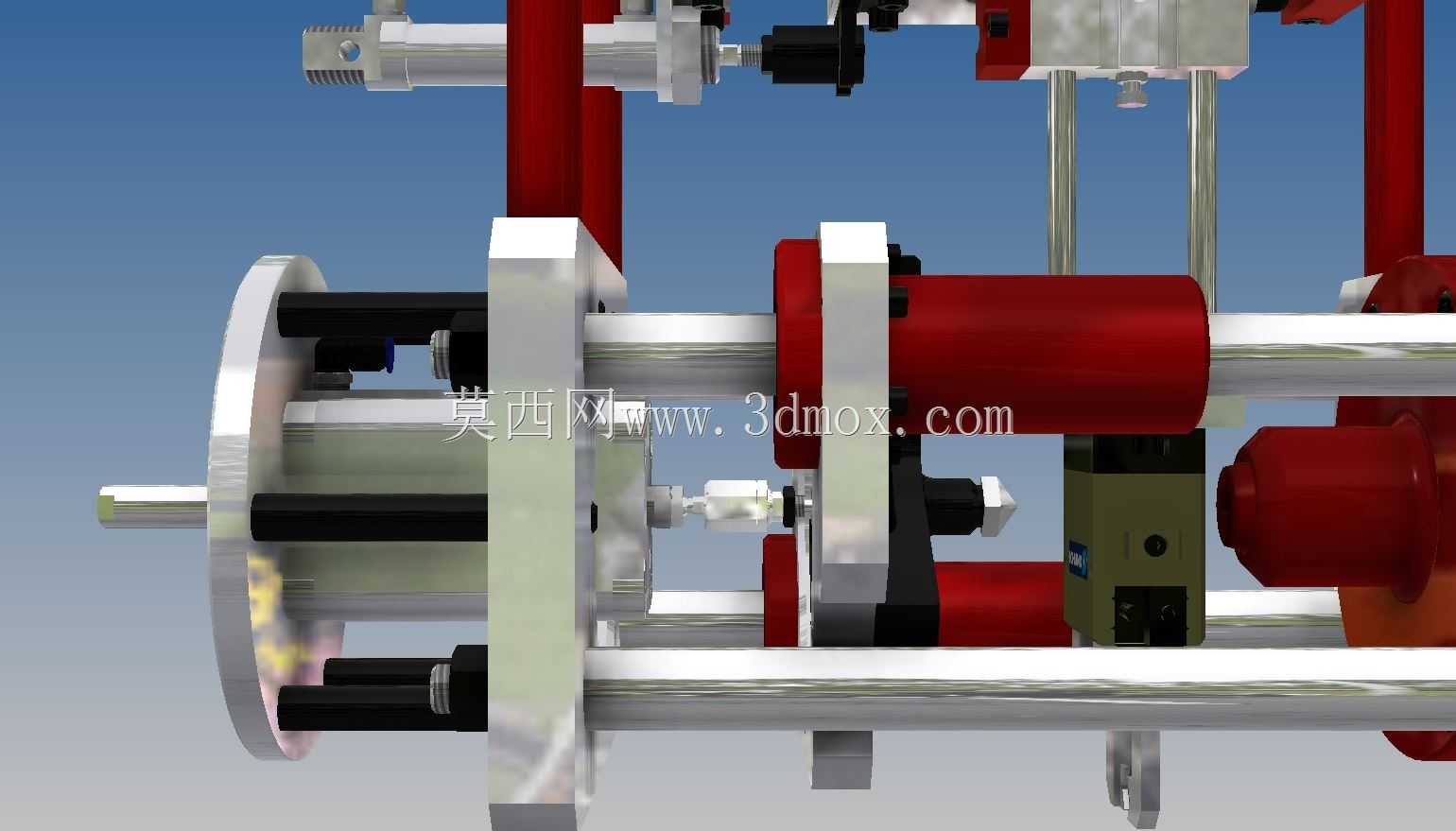

从功能特性来看，该机构采用立式C型开式机架结构，主体支撑为高强度铸铁材质的立式立柱与底部安装底座，立柱侧面预留多组安装调节槽位，可根据不同工件的高度需求调整上部执行组件的安装位置，适配不同高度规格的工件加工需求。前端执行端采用双导杆导向结构搭配气动驱动缸，导杆配合直线轴承做滑动导向，可保证压合过程中压头的运动垂直度，避免压合过程中出现偏载、卡滞问题，压头端预留标准法兰安装位，可根据不同的成形工艺需求快速更换压头、铆接头、整形模头等不同作业端头，适配压装、铆点、整形、压入等多类成形工艺。气路端集成了标准阀岛安装位，可直接接入工厂压缩空气管路，配合磁性开关可实现压合行程的精准位置检测，适配自动化产线的信号交互需求，可接入设备PLC系统实现压合行程、压合保压时间的自动化控制。

设计思路上，该机构优先考虑了安装适配性与作业稳定性，底部安装底座采用加宽式方形法兰结构，预留四个对称分布的安装螺栓孔，可直接通过T型螺栓固定在铝型材工作台或者铸铁平台上，安装边界紧凑，整体占地空间不足0.3平方米，不会占用过多产线布局空间。上部的执行组件采用模块化设计，驱动缸、导向组件、压头安装座均为独立可拆分结构，日常维护时可单独拆解更换易损部件，无需整体拆卸机构。机架的C型开口设计预留了充足的工件取放空间，无论是人工上下料还是搭配机械手自动取放工件，都有足够的操作空间，不会出现结构干涉问题。

在安装尺寸边界上，该机构整体高度控制在八百毫米范围内，前后纵深不超过四百毫米，左右宽度不超过三百五十毫米，适配多数中小型装配工位的安装空间需求，导杆的有效导向行程可覆盖一百五十毫米以内的压合作业需求，可满足多数小型零部件的压装成形行程要求，双导杆的导向结构可承受最大五百公斤的径向偏载，保证压合作业过程中机构无明显形变，压合位置重复精度可控制在零点零二毫米以内，满足高精度零部件的成形作业要求。
