带输送线的铝型材机架自动化加工工作站

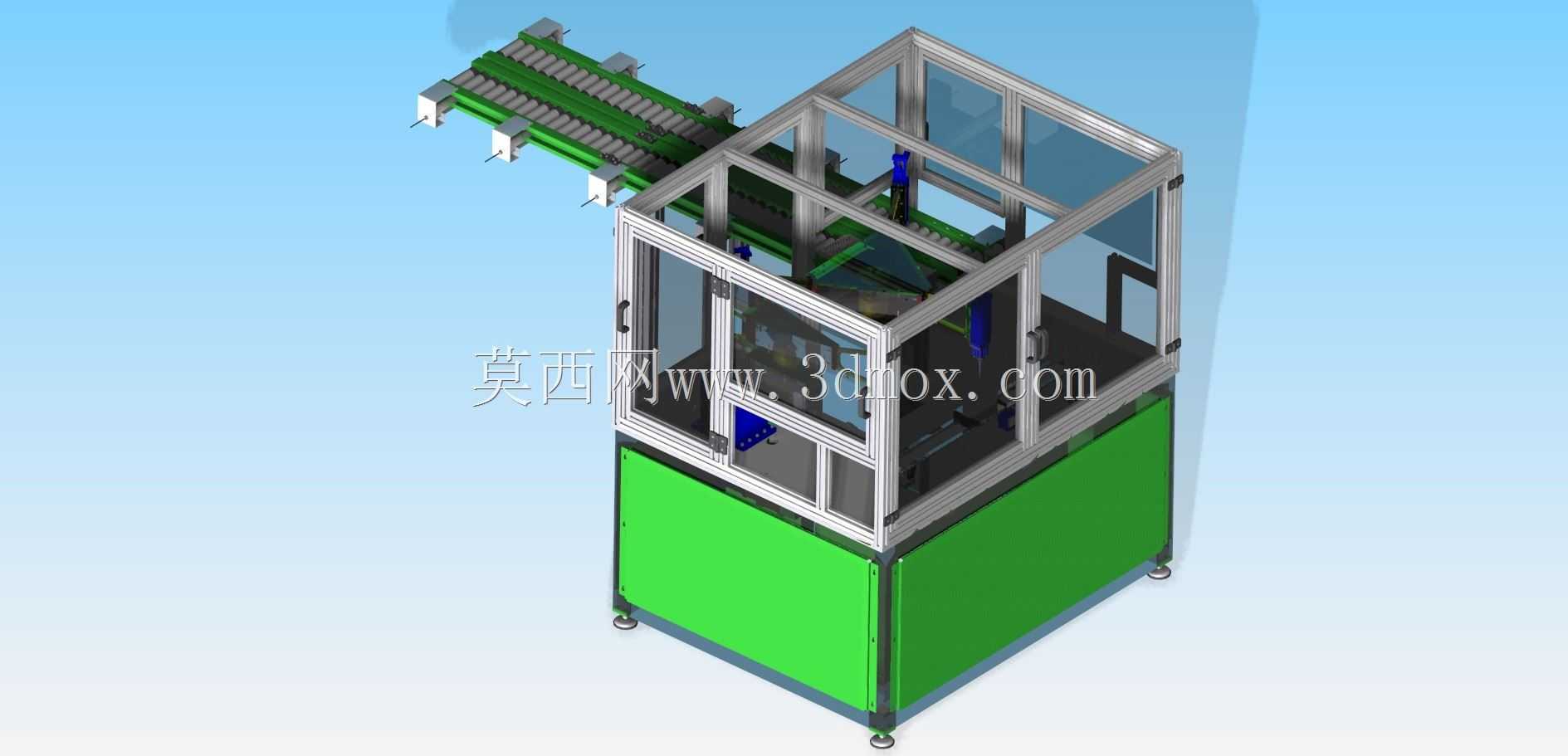

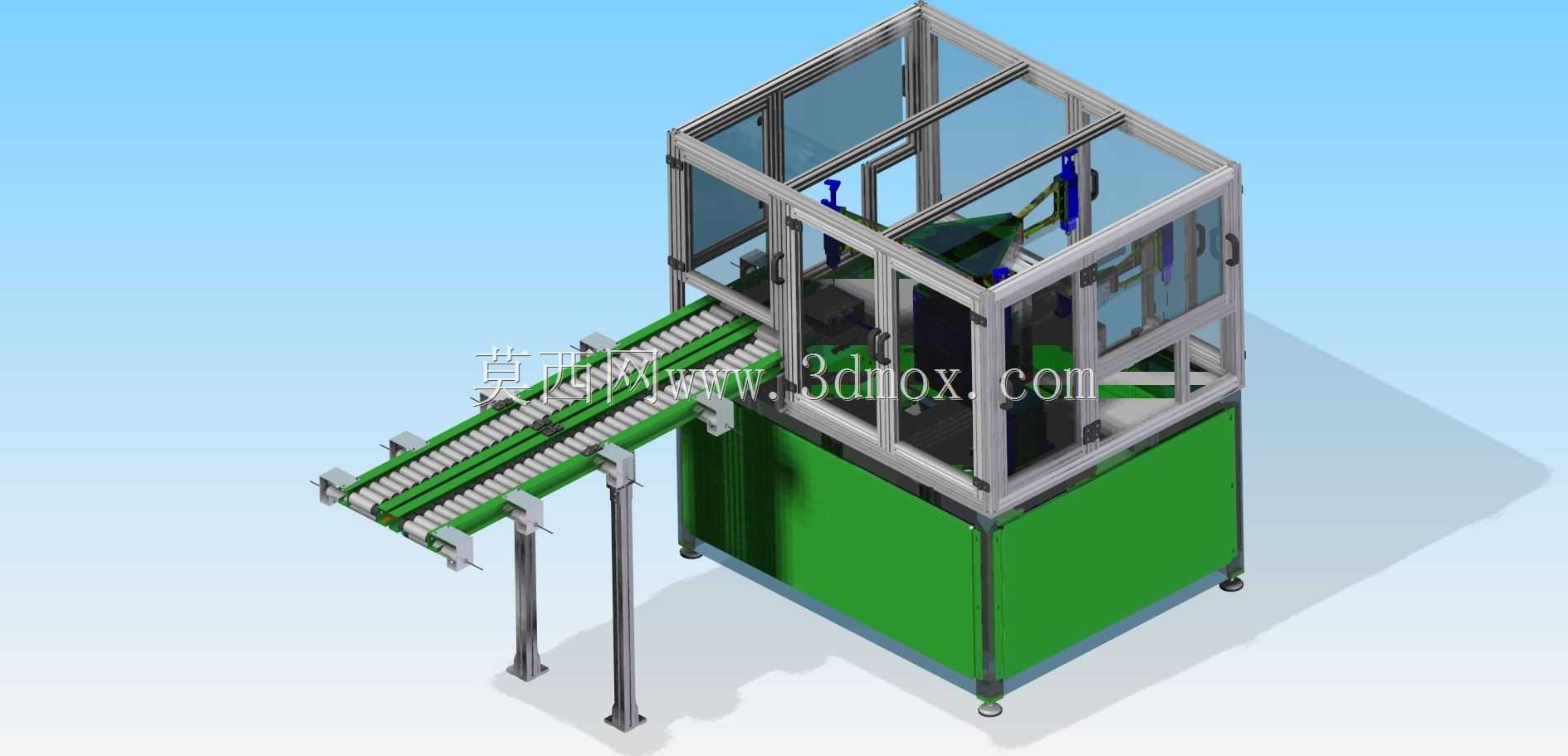

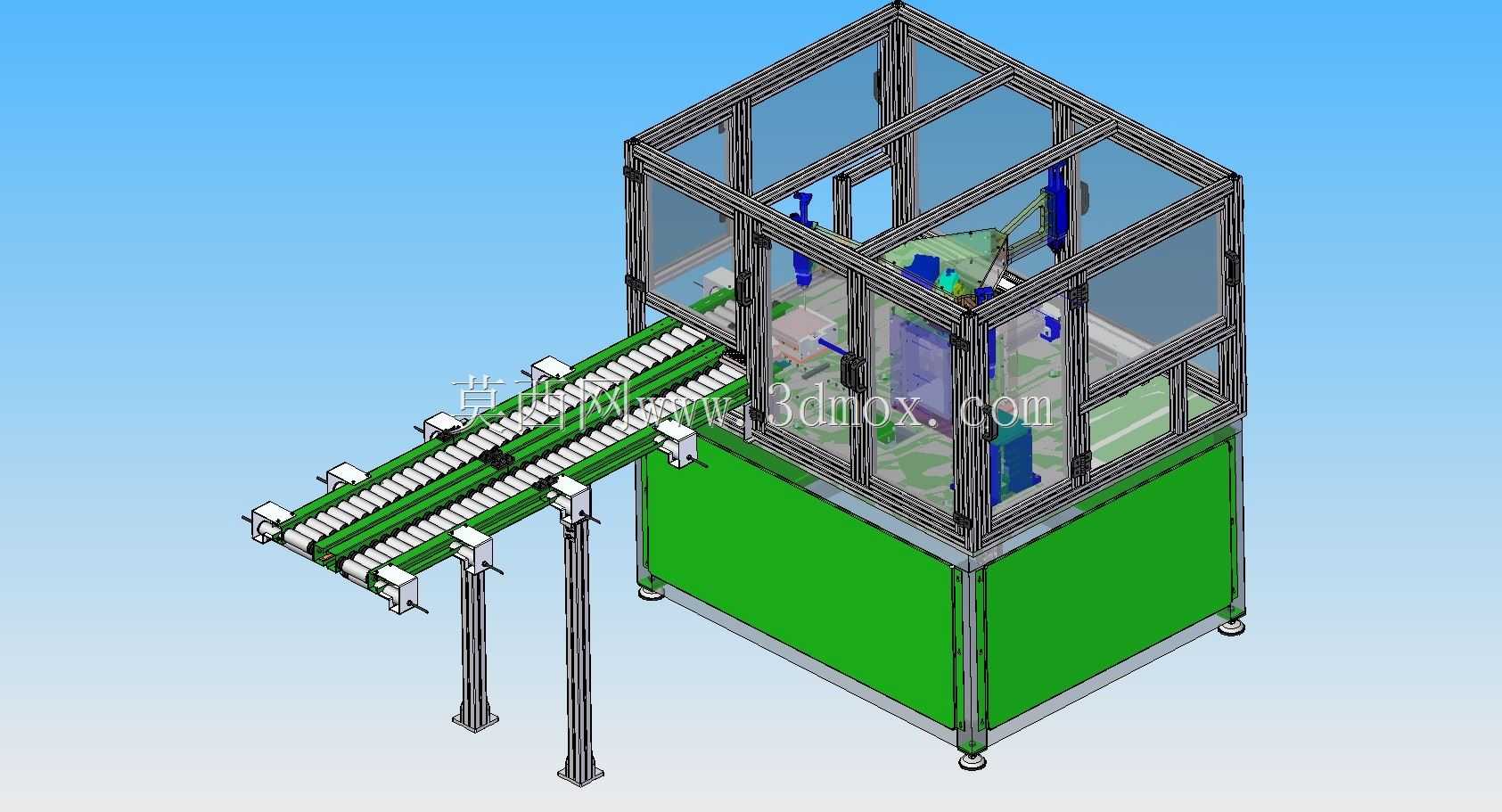

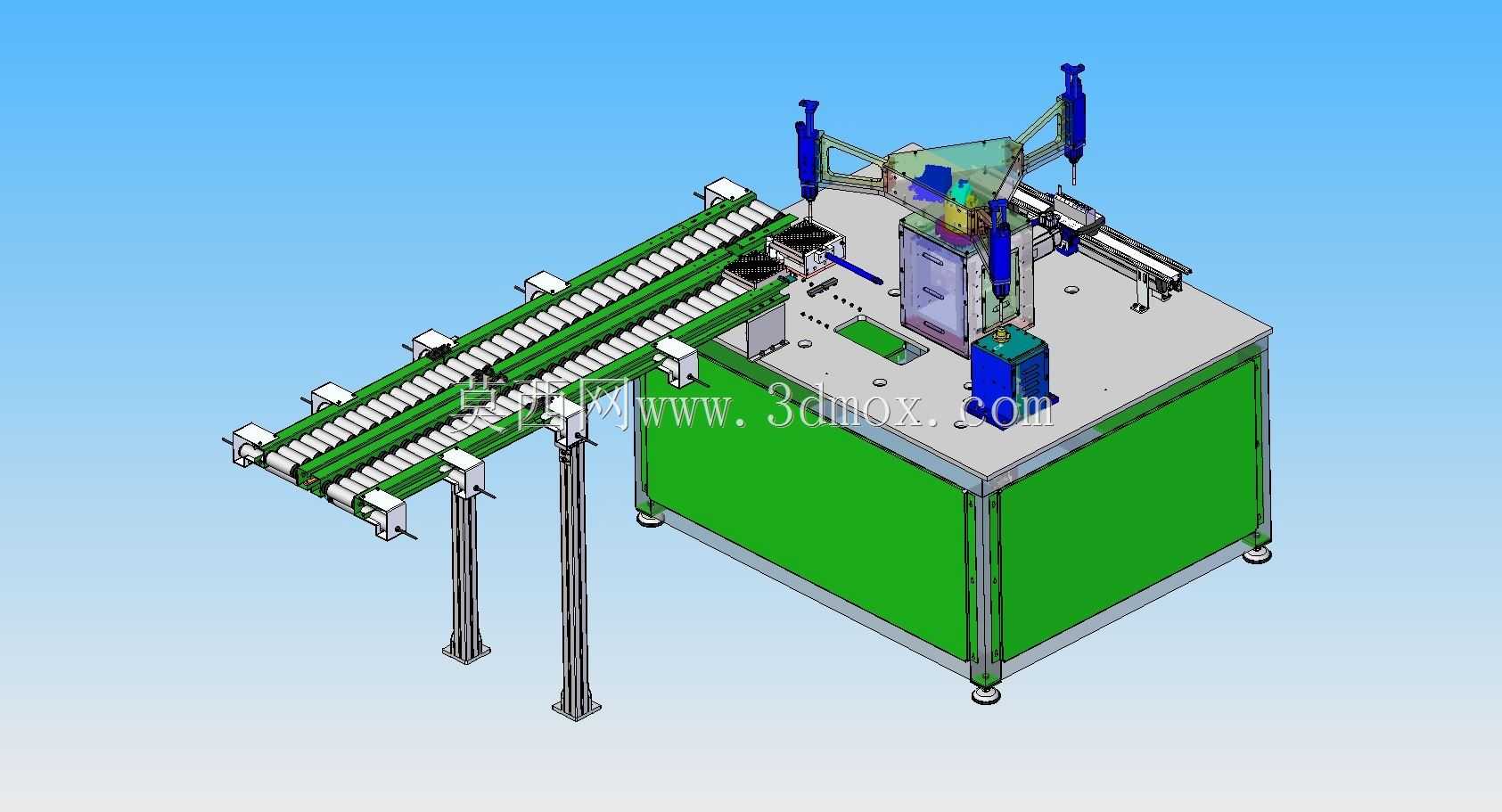

该设备为面向离散制造产线设计的在线式自动化加工工作站，主要应用于3C电子零部件、小型五金冲压件、汽车精密小配件的连续化加工作业场景，可直接对接车间现有皮带输送产线，实现工件从上料、加工到下料的全流程无人化作业，替代传统人工上下料的单机加工模式，大幅降低产线人工重复操作强度，提升工序间流转效率与加工一致性。设备整体采用分段式结构设计，左侧为双列皮带输送进料段，通过两根立式方管支架支撑，可根据现场产线高度调整支撑脚高度，适配不同高度的上下游输送设备对接需求，输送段采用双轨同步带结构，可兼容带工装托盘的工件输送，避免工件在输送过程中出现偏移、磕碰问题。设备主体加工区域采用铝型材搭建封闭式防护机架，机架下半部分为绿色钣金包覆的电气与动力安装腔体，内部预留了伺服驱动器、气动阀组、控制IO模块的安装空间，腔体底部配置可调式脚杯，可快速调整设备水平度，抵消地面不平整带来的运行震动影响；上半部分为透明亚克力与铝型材拼接的防护围挡，既可以隔绝加工过程中产生的切屑、飞溅物，保障现场操作人员安全，又可以直观观察内部加工工位的运行状态，方便日常巡检与异常快速排查。设备内部设置双工位对称加工结构，可同时完成工件两侧的加工作业，减少工件二次装夹的定位误差，进料端设置导向定位机构，可将输送线流入的工件精准引导至加工工位的夹具位置，加工完成后自动将工件推送回输送线流向下一工序。整体设计充分考虑车间现场安装边界，设备主体宽度控制在1.2米范围内，输送段延伸长度可根据现场布局灵活调整，无需对现有车间产线做大规模改造即可快速部署，防护机架的可拆卸式面板设计，也方便后期对内部加工组件、气动元件做日常维护与易损件更换，适配多品种小批量的柔性生产需求，可通过更换夹具与加工程序快速切换加工工件类型。
