多关节搅拌摩擦焊接机械臂结构设计

这款多关节搅拌摩擦焊接机械臂，主要面向航空航天铝合金构件、新能源汽车电池托盘、轨道交通铝型材车厢板、船舶铝合金甲板等对焊接变形控制要求极高的金属连接加工场景，区别于传统熔化焊工艺，它依靠搅拌头与工件接触摩擦产生的热量使焊缝区域金属达到热塑性状态，通过机械搅拌作用实现材料的固相连接，从根源上避免了熔化焊易出现的气孔、裂纹、焊接变形大、飞溅多等缺陷，尤其适合大厚度铝合金、镁合金、铜合金等低熔点有色金属的高精度焊接作业。

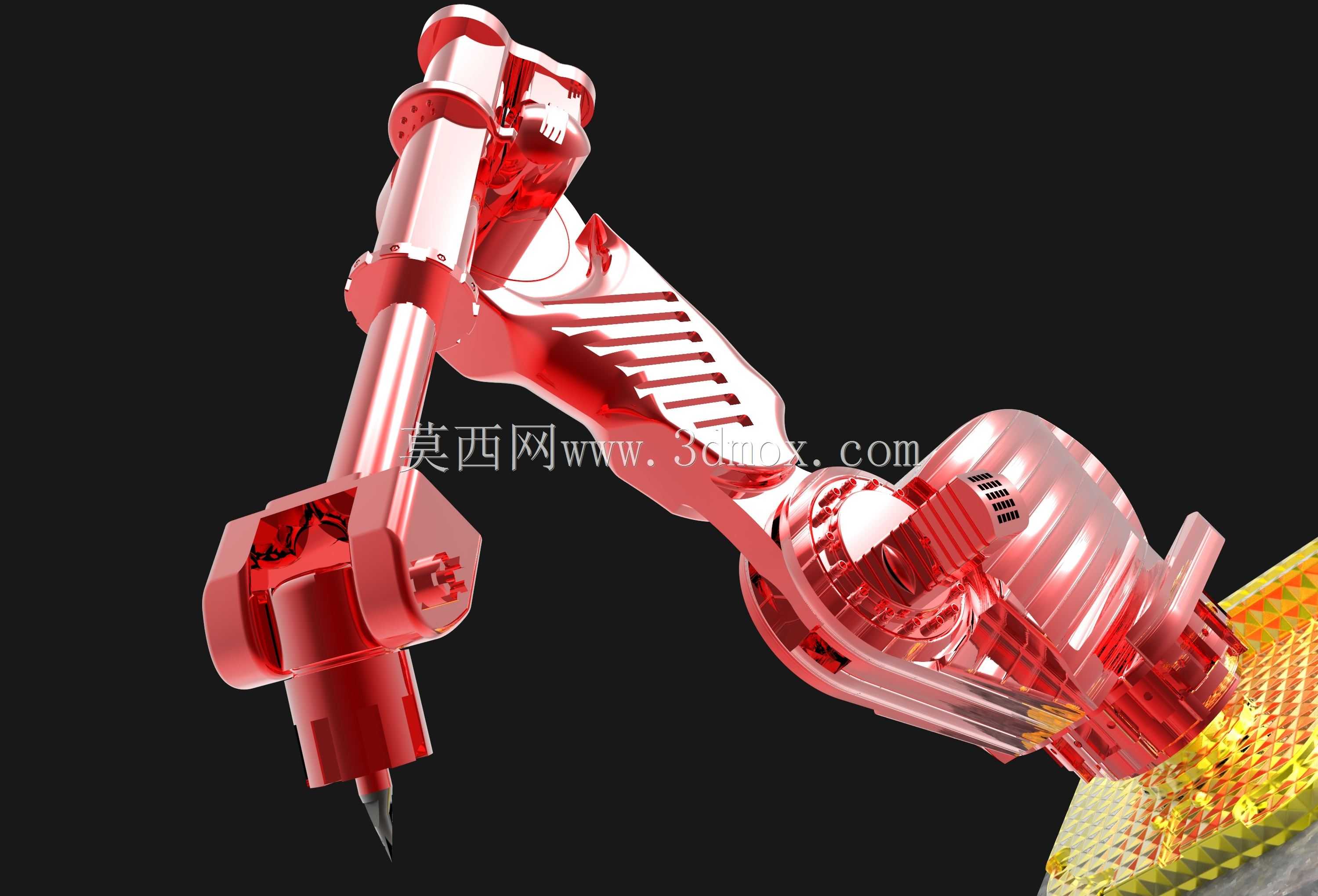

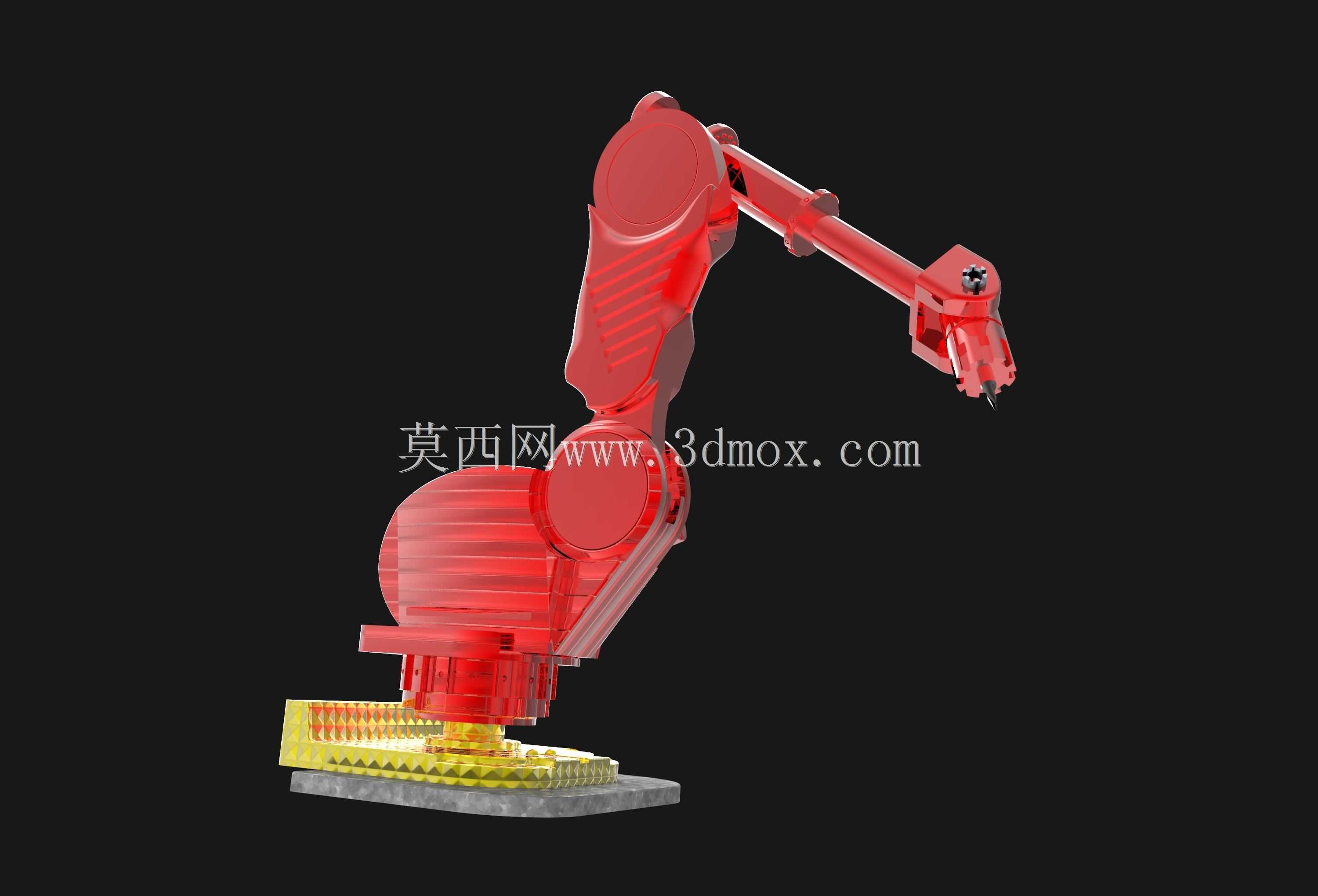

从功能特性来看，该机械臂采用六自由度串联关节构型，每个关节都集成了高精度伺服驱动单元与谐波减速结构，末端可实现全空间无死角姿态调整，能够适配平面、曲面、异形构件的复杂焊缝轨迹焊接需求，末端搭载的搅拌头夹持机构带有恒压力进给控制模块，可在焊接过程中根据工件表面的微小起伏实时调整压入深度，保证焊缝全程的焊接质量一致性，臂身内部预留了冷却管路、信号线缆与搅拌头更换机构的走线空间，可适配不同长度、不同轴肩直径的搅拌头，满足从1mm薄板到25mm厚板的不同焊接工艺要求。

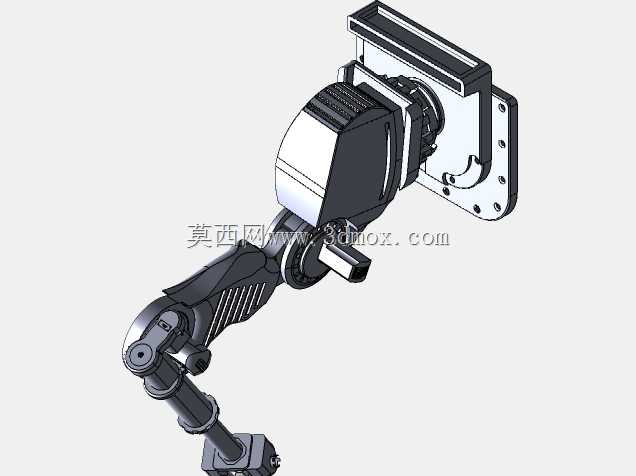

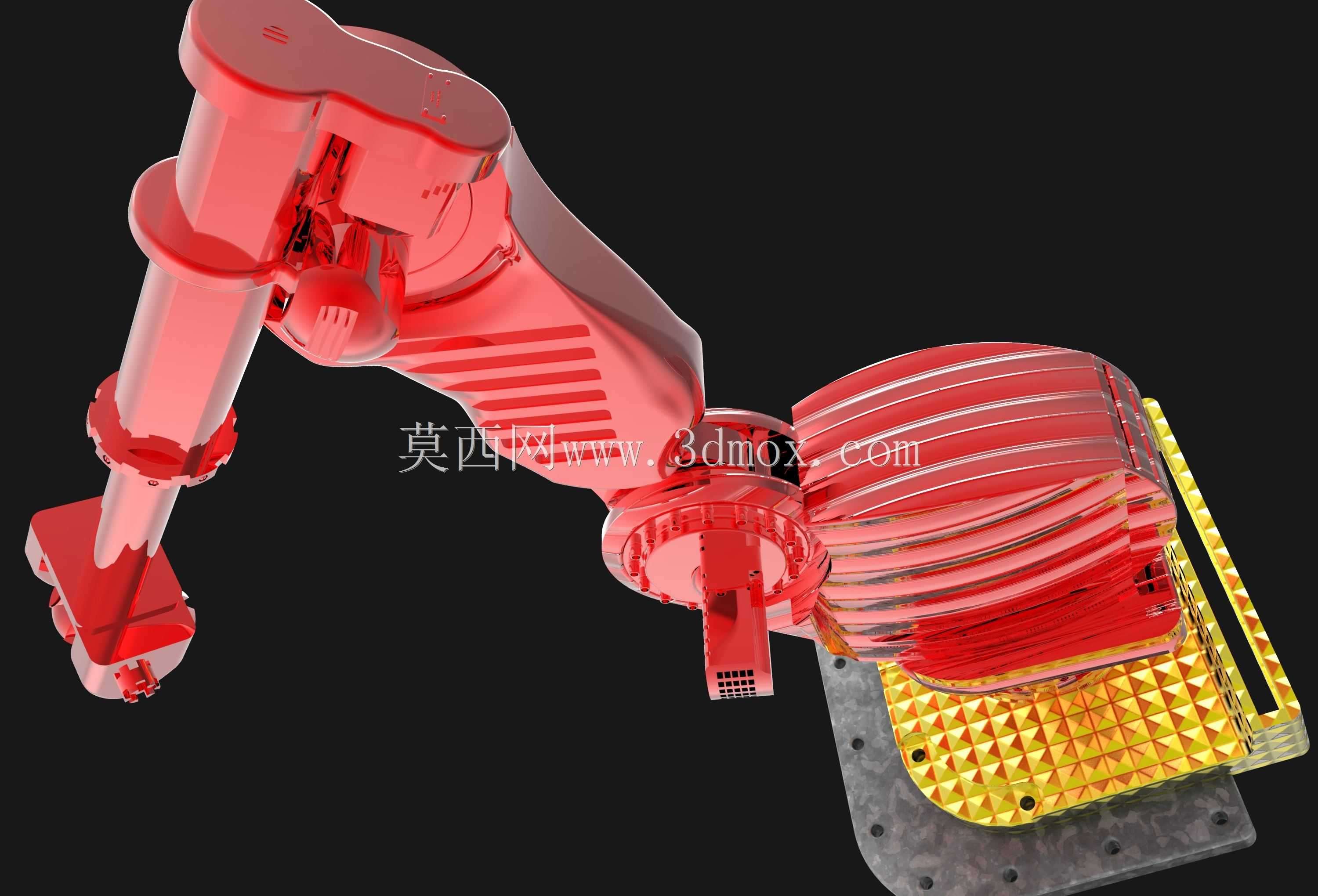

在设计思路上，整体臂身采用了高刚性轻量化的结构设计，大臂与小臂主体通过拓扑优化去除了非受力区域的冗余材料，在保证关节连接部位结构强度、抵抗焊接过程反作用力变形的前提下，尽可能降低了臂身整体重量，提升了关节运动的响应速度与定位精度；关节连接处采用了双唇密封结构，可阻挡焊接过程中产生的金属碎屑、切削液雾气进入关节内部，延长核心传动部件的使用寿命，臂身外壳采用流线型造型设计，既减少了设备运行过程中的线缆剐蹭风险，也便于日常生产中的清洁维护。

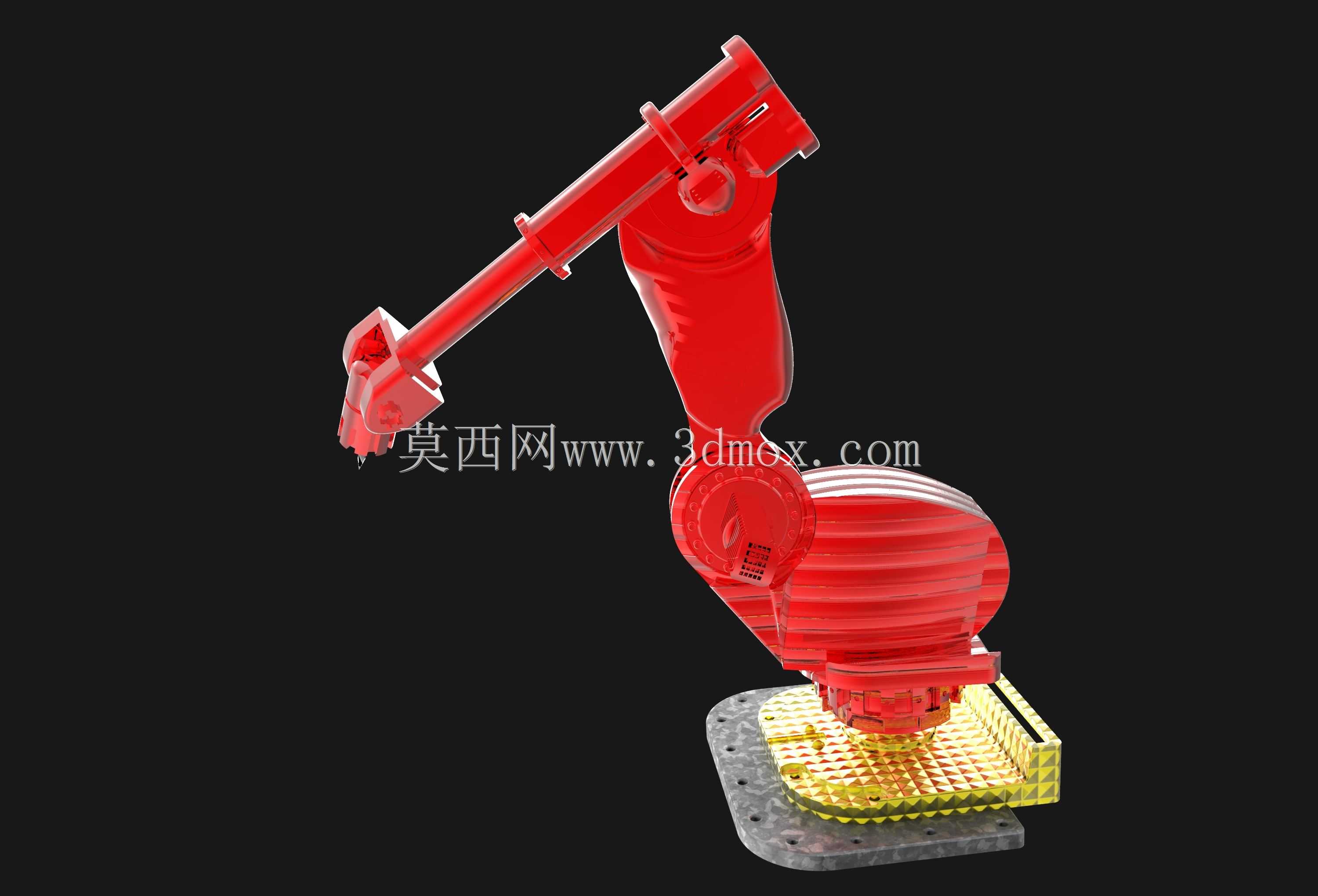

从安装边界与尺寸适配来看，该机械臂的底座安装孔位采用行业通用的圆周分布规格，可直接固定在混凝土安装基座或者移动式焊接工作站平台上，底座到末端搅拌头的最大伸展半径可覆盖直径三米范围内的焊接作业区域，最小收缩半径可满足狭小空间内的近距离焊接需求，关节运动的极限位置都设置了硬限位与软限位双重保护结构，避免设备运行过程中出现超行程碰撞，设备整体的安装高度可适配常规高度的焊接工装夹具，无需额外加高基座即可配合常见的工件变位机、回转工作台组成自动化焊接单元，实现复杂构件的全位置自动化焊接作业，大幅降低焊接工序的人工劳动强度，提升焊接加工的一致性与生产效率。
