带PHD致动器的皮带式自动输送设备

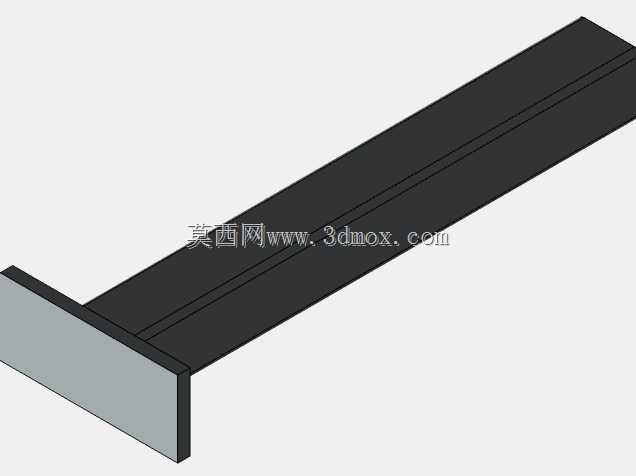

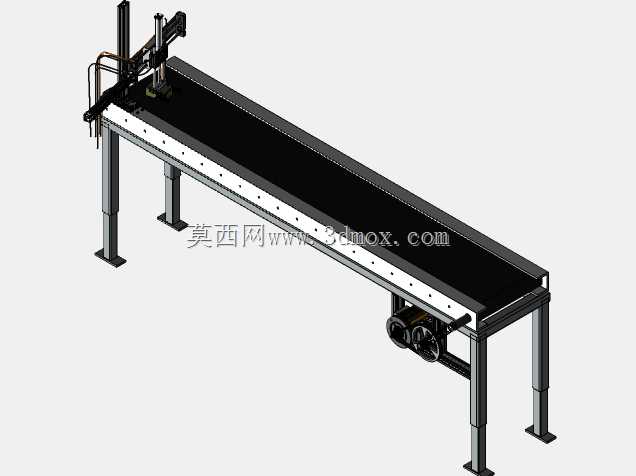

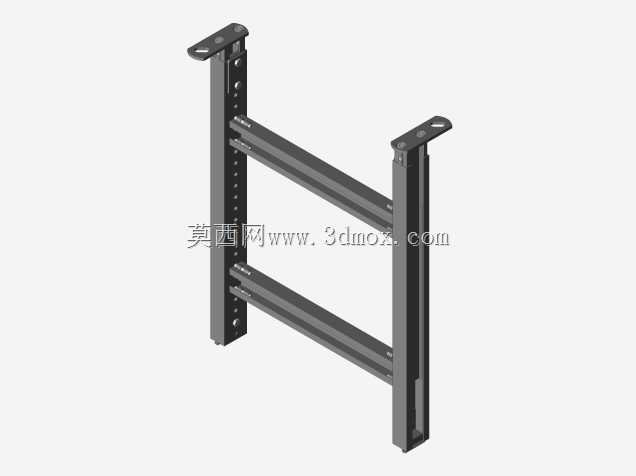

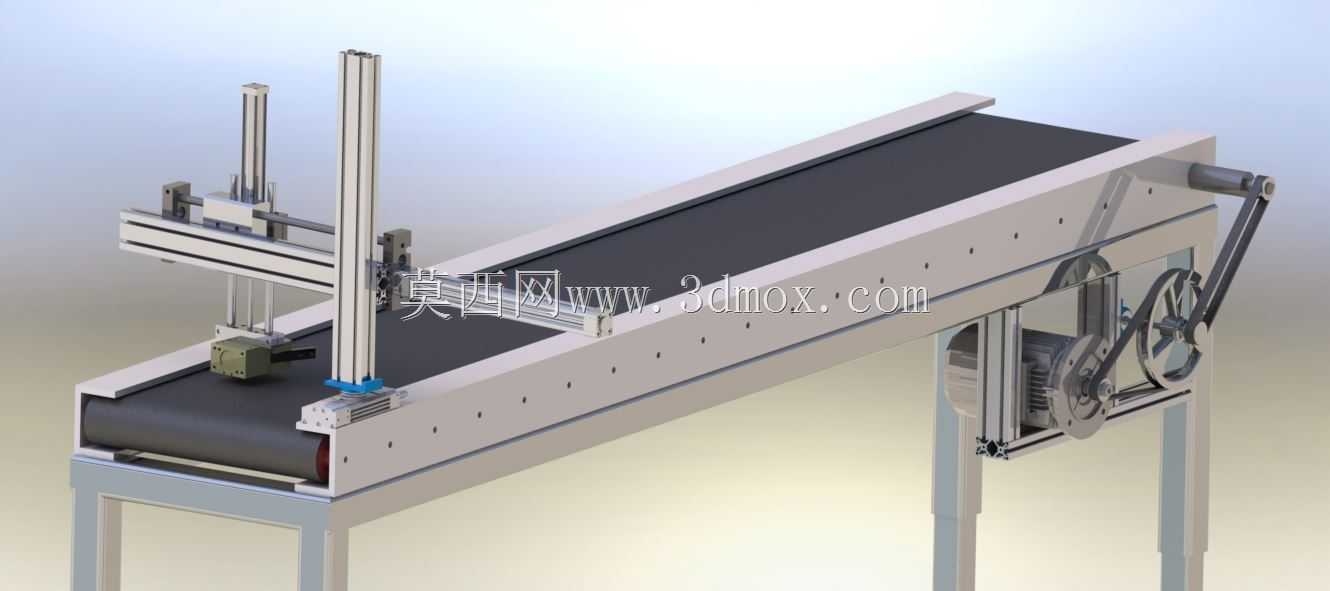

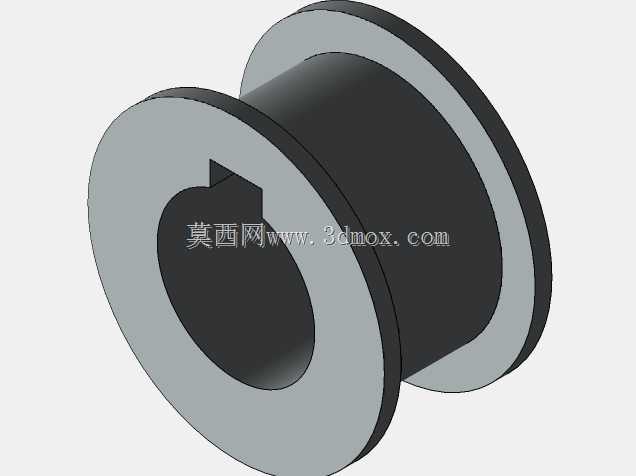

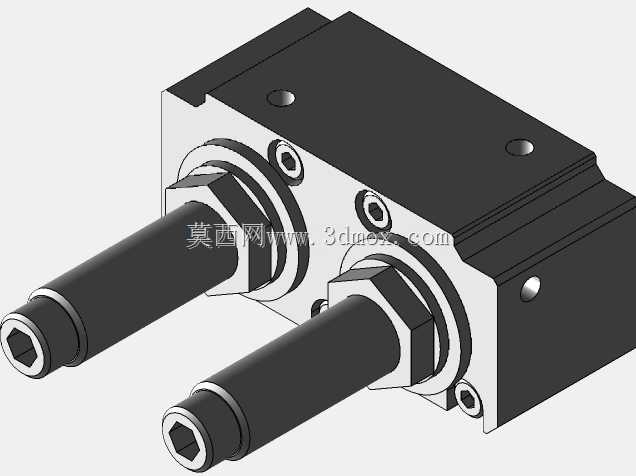

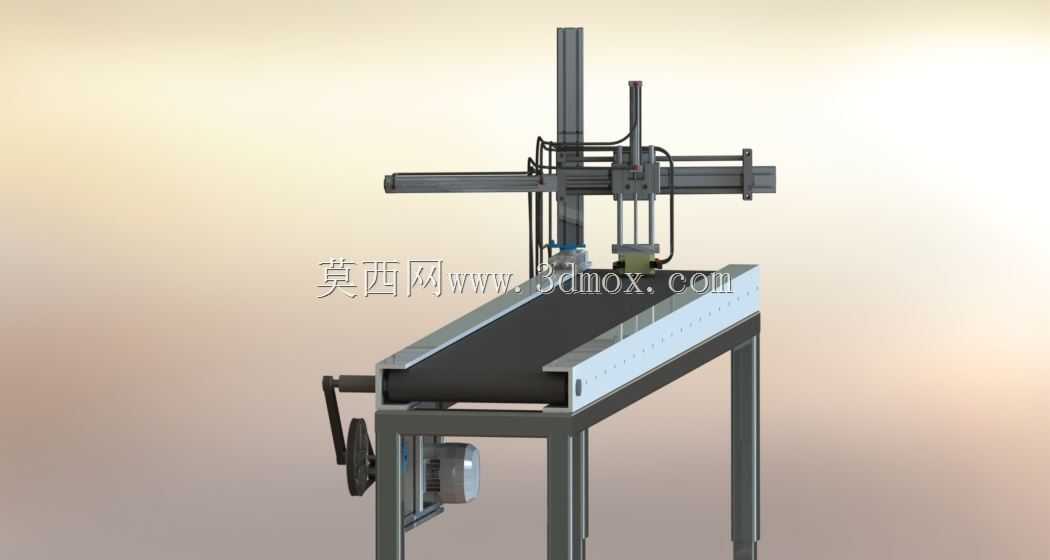

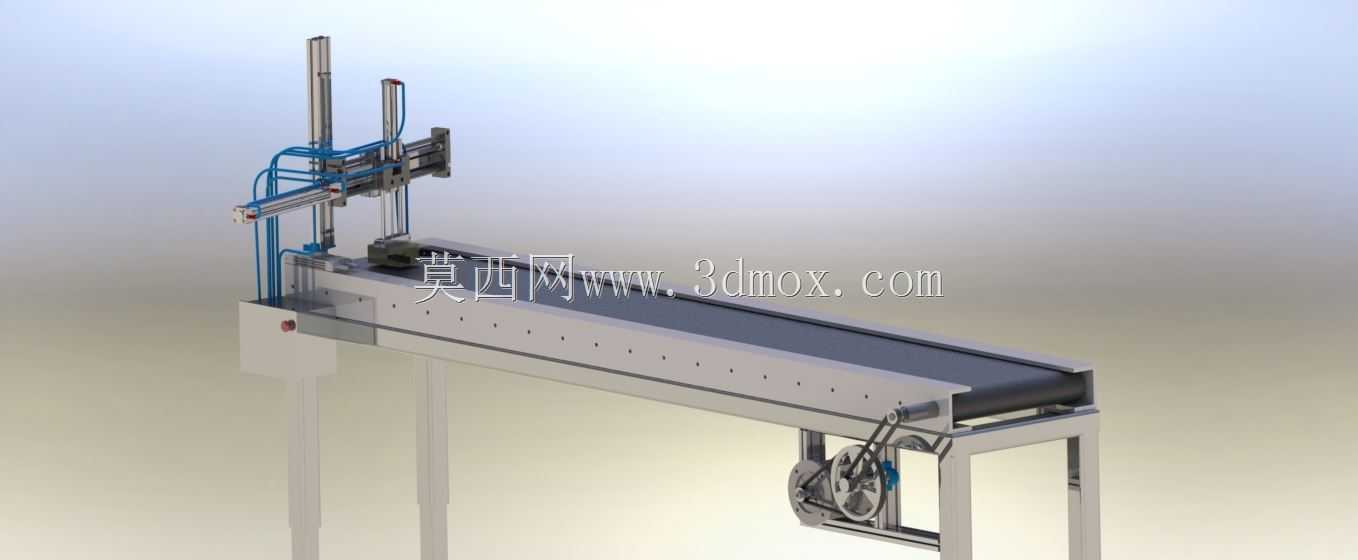

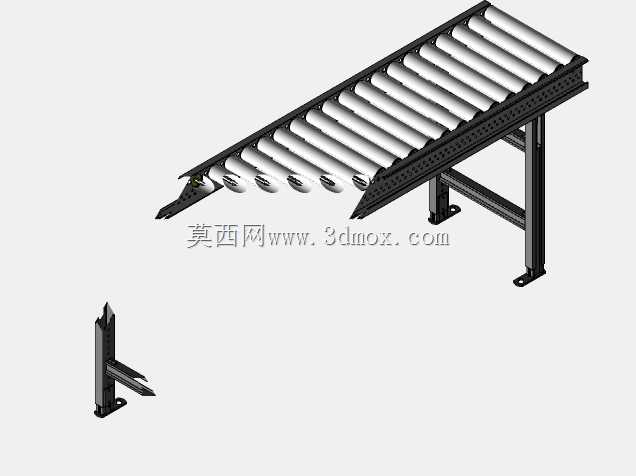

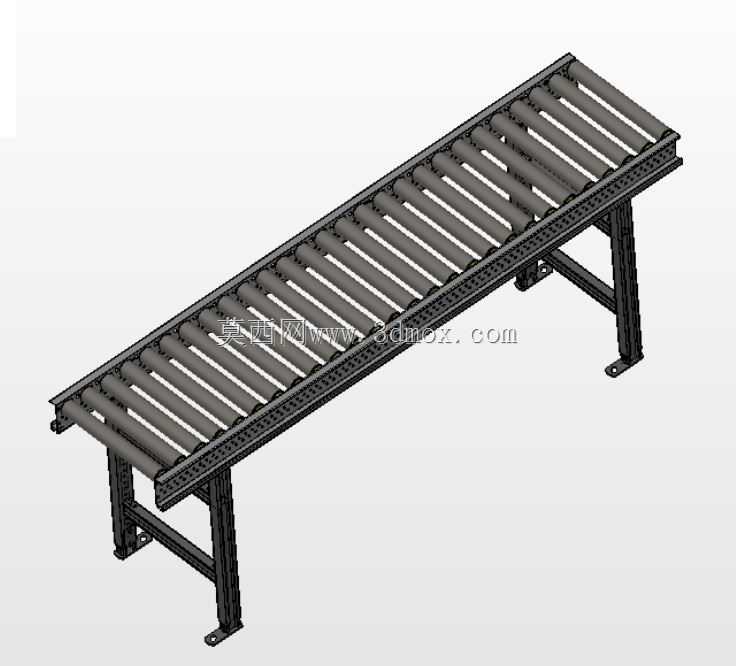

这款带PHD致动器的自动输送设备，主要面向3C电子零部件加工、小型五金件冲压、精密组件装配等离散制造产线场景，可衔接冲床出料工位、组装工位、检测工位与包装工位，完成工件在不同工序间的水平输送与定点取放移栽，替代传统人工上下料与转运作业，有效降低产线人工重复搬运的劳动强度，减少工件转运过程中的磕碰损伤，提升整线生产的连续运转效率。设备主体采用平皮带作为输送载体，皮带下方设置多组均匀分布的承托辊与支撑型材框架，保证输送过程中皮带面的平整度，避免小型轻质工件在输送过程中出现偏移、卡滞问题；输送线端部集成带轮传动机构，通过电机驱动主动辊带动皮带循环运转，可根据产线节拍灵活调节输送速度，适配不同生产节奏的工位衔接需求。设备在输送线的进料端上方集成了PHD气动致动移栽机构，采用立式双导杆气缸搭配水平滑移模组的结构，通过蓝色气动管路连接控制阀组，可实现竖直方向的升降取料与水平方向的短距离移载动作，能够将上游工位输出的工件精准放置到皮带输送面的指定定位区域，也可在输送线末端完成工件的定点抬升转移，适配不同高度差的工位对接需求。从设计思路来看，这款设备采用模块化的结构设计，输送段主体采用标准铝型材搭建框架，支脚设置可调节的脚杯结构，可根据现场安装地面的平整度调整设备整体水平度，同时支脚的安装孔位预留了足够的调节余量，可适配不同高度的上下游设备对接；移栽机构采用独立的安装支架固定在输送线侧方，无需对输送主体结构进行大幅改动即可完成组件的装配与后期维护，气动元件全部采用外露式布管设计，方便后期排查管路漏气问题、更换损耗的气管与接头。设备的整体外形采用长条形窄幅设计，横向占用空间较小，可直接嵌入现有产线的空隙位置完成安装，无需对原有车间布局进行大规模调整；输送线的侧边预留了传感器安装槽位，可根据实际生产需求加装光电检测、位置感应元件，实现工件到位检测、满料停机、缺料预警等自动化功能，移栽机构的行程参数与输送速度均可根据实际输送的工件尺寸、重量进行适配调整，可覆盖重量在5kg以内的各类小型工件的输送与移栽作业，设备的所有运动部件均设置了对应的防护结构，避免运行过程中人员误触造成安全隐患，整体结构紧凑、运行稳定性强，能够满足中小批量精密制造产线的长期连续运转需求。
