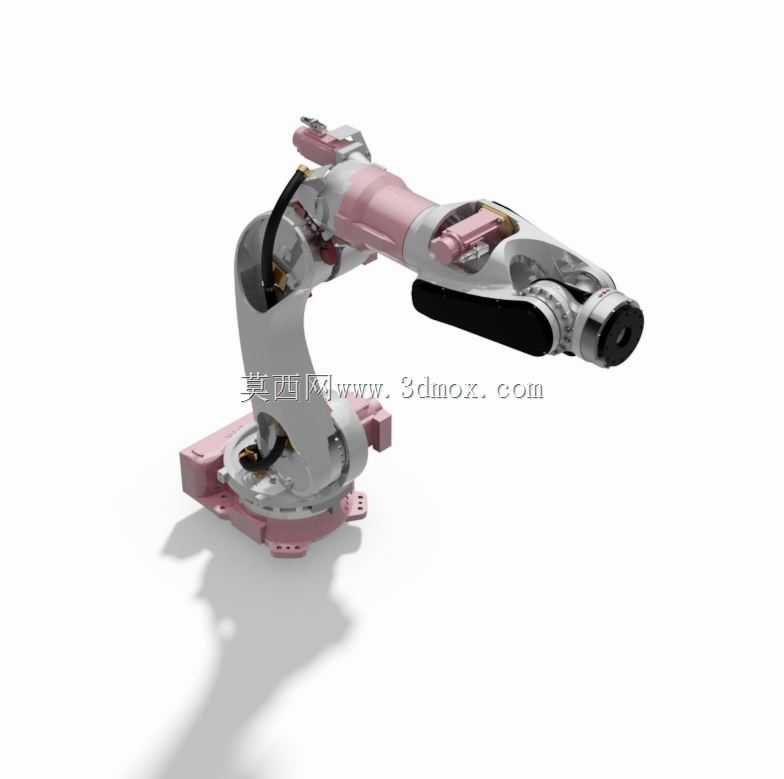

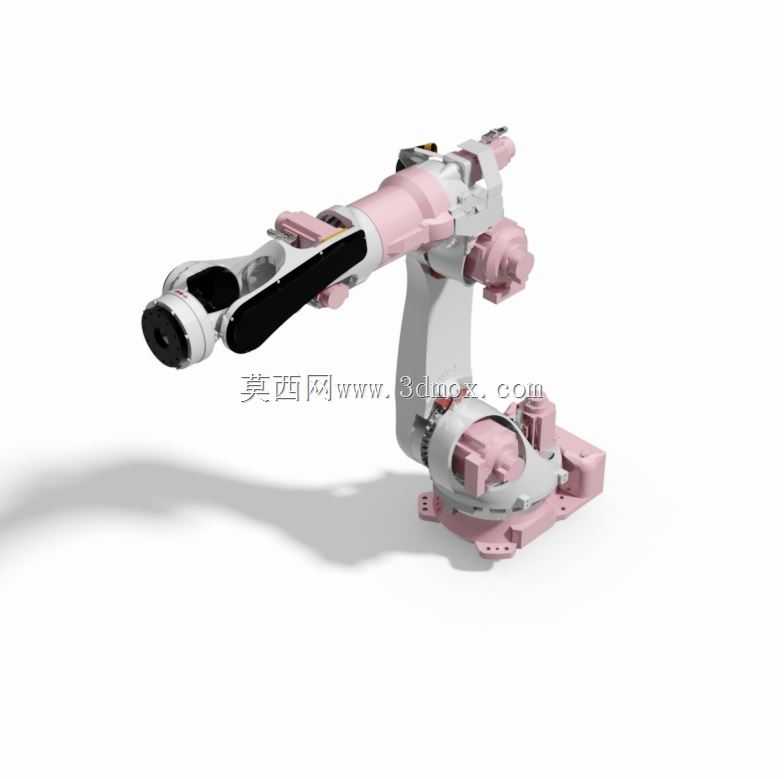

川崎BX200L重载工业机械臂结构设计

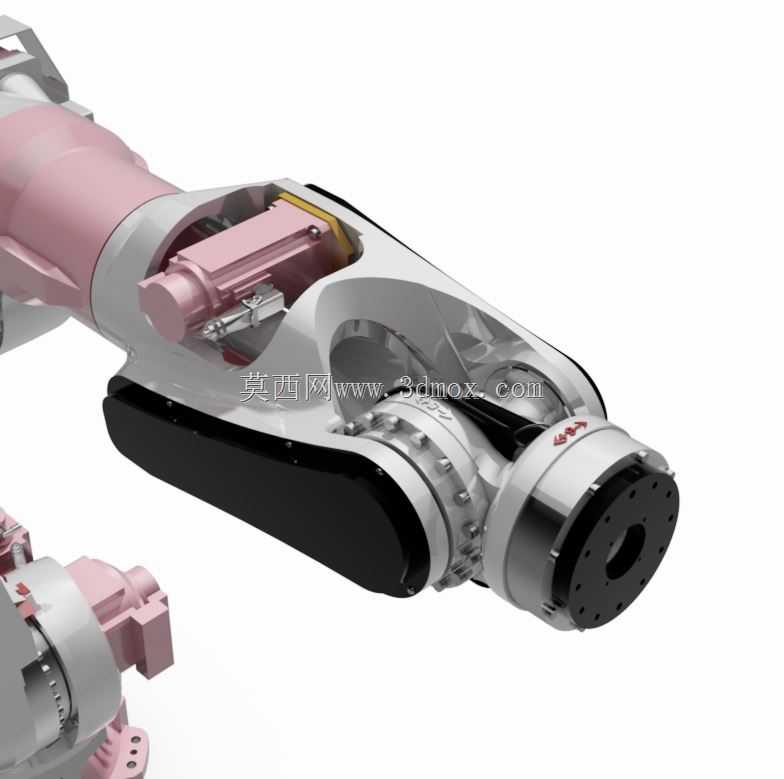

这款重载型工业机械臂面向大负载工业作业场景设计，可覆盖汽车整车制造、重型零部件加工、大型金属构件焊接、重型物料码垛搬运、重型装备装配等多个工业生产领域，能够在高负载、长行程的作业需求下替代人工完成重复性、高精度、高负荷的生产操作，有效降低一线作业人员的劳动强度，提升高危、重负荷工位的生产安全性与作业一致性。从实际作业用途来看，该机械臂可适配多种末端执行器，搭载焊枪时可完成厚钢板、大型结构件的多层多道焊接作业，搭载重载夹爪时可完成数百公斤级工件的转序、上下料与精准对位装配，搭载打磨主轴时可完成大型铸件的表面打磨、去毛刺工序，适配不同生产场景的柔性作业需求。在功能特性设计上，该机械臂采用多关节串联结构布局，关节内置高刚性传动组件与大扭矩驱动单元，可在满负载状态下实现全行程范围内的平稳运行，关节处的密封结构可有效阻挡焊接飞溅、金属粉尘、切削液等工业环境中的有害介质侵入内部传动结构，提升设备在复杂工业场景下的运行可靠性。设计过程中充分考量了重载作业下的结构刚性需求，臂体主体采用高刚性轻量化结构设计，在保证整体结构抗扭、抗弯强度满足满负载作业要求的前提下，尽可能优化臂体自重占比，降低关节驱动单元的负载冗余，提升动态运行过程中的响应速度与运动精度。传动链路采用高精度减速组件配合大扭矩输出单元，可在启停、变速过程中有效抵消重载带来的惯性冲击，保证末端作业的位置重复精度满足精密装配、高精度焊接等工序的工艺要求。从安装边界与尺寸适配来看，该机械臂采用落地式安装结构，底座预留标准化的安装连接点位，可直接适配工厂内常见的设备安装基座、地面预埋安装位，安装时需预留足够的臂体回转空间，避免运行过程中与周边设备、工装夹具产生运动干涉；臂体的各关节运动行程经过优化设计，可在不额外增加外部行走轴的前提下覆盖较大的作业半径范围，满足单工位覆盖多台加工设备、大尺寸工件全范围作业的需求，减少生产线的设备投入成本。臂体的走线采用内部集成式设计，所有动力线缆、信号线缆均从臂体内部空腔穿行，既避免了外部走线在长期往复运动中出现的线缆磨损、拉扯断裂问题，也减少了外部线缆对作业空间的占用，降低线缆与周边工件、设备发生勾挂的风险。整体结构的维护点位设计充分考量了现场运维的便利性，关节处的润滑加注点、驱动单元的检修位置均设置在便于操作的方位，可有效缩短日常维护与故障排查的时间，提升设备的整体运行稼动率。
