面粉加工用辊磨翻板清选组合设备结构

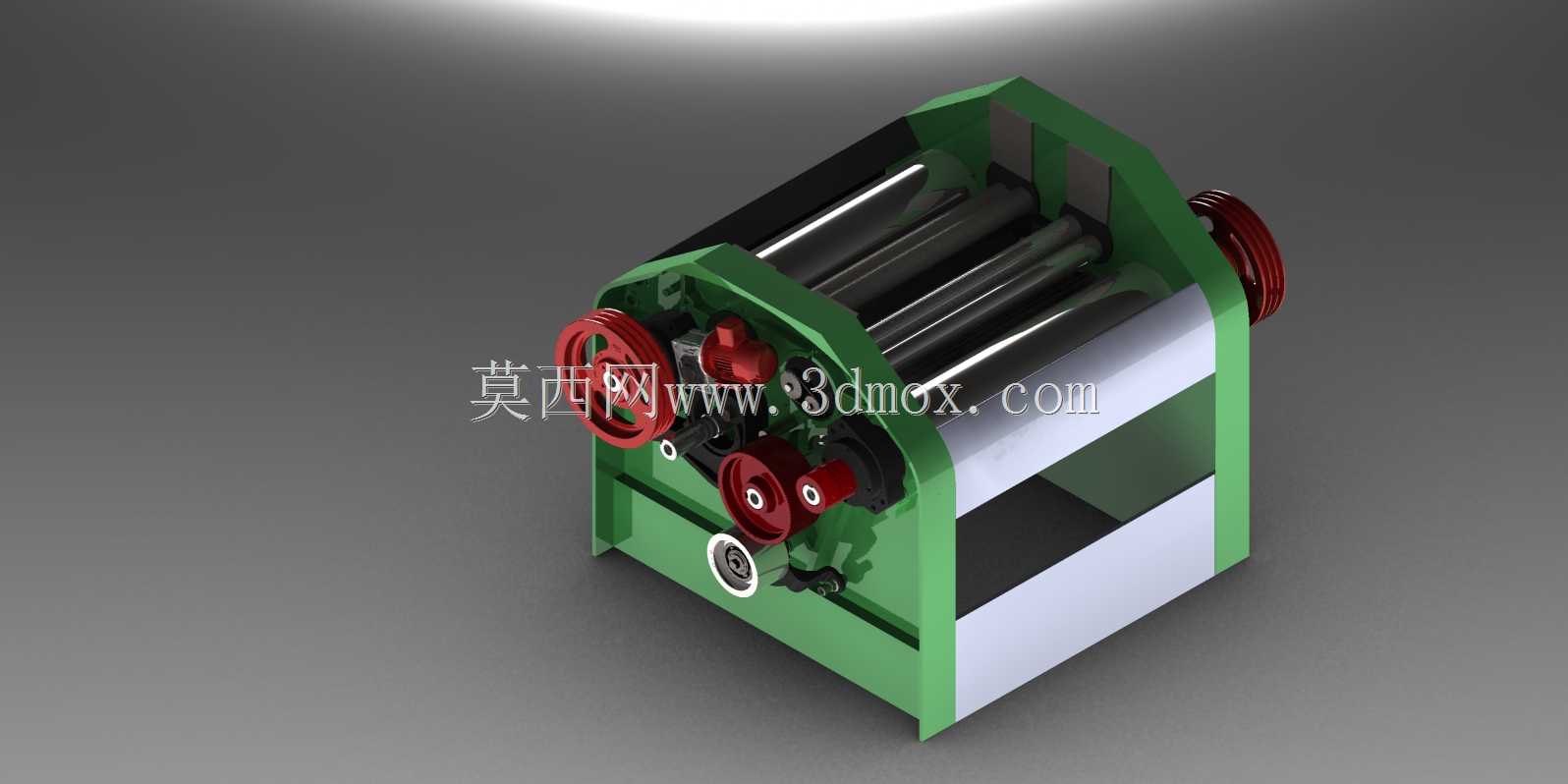

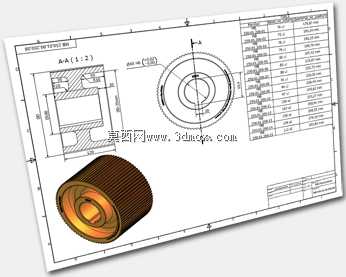

　　在小麦制粉的生产工段中，原粮从初清到研磨成粉需要经过多道工序衔接，这套组合结构覆盖了从原粮清选到芯料研磨的核心环节，能适配日处理量100-200吨的中小型面粉生产线布局，不需要额外做过多的管线转接就能嵌入现有制粉流水线。从结构设计逻辑来看，辊磨部分采用双层嵌套的辊体支撑结构，外层的滚花辊面是为了增加与麦粒的摩擦力，避免研磨过程中出现物料打滑导致的研磨不均，内层的阶梯式空腔设计一方面是为了减重，降低辊体转动时的动不平衡量，另一方面预留了冷却风道的安装空间，长时间连续研磨时辊面温度不会过高，避免小麦粉受热变性影响成品品质。翻板箱的结构采用重力翻板联动设计，不需要额外配置动力元件，依靠物料下落的冲击力就能实现翻板的自动启闭，

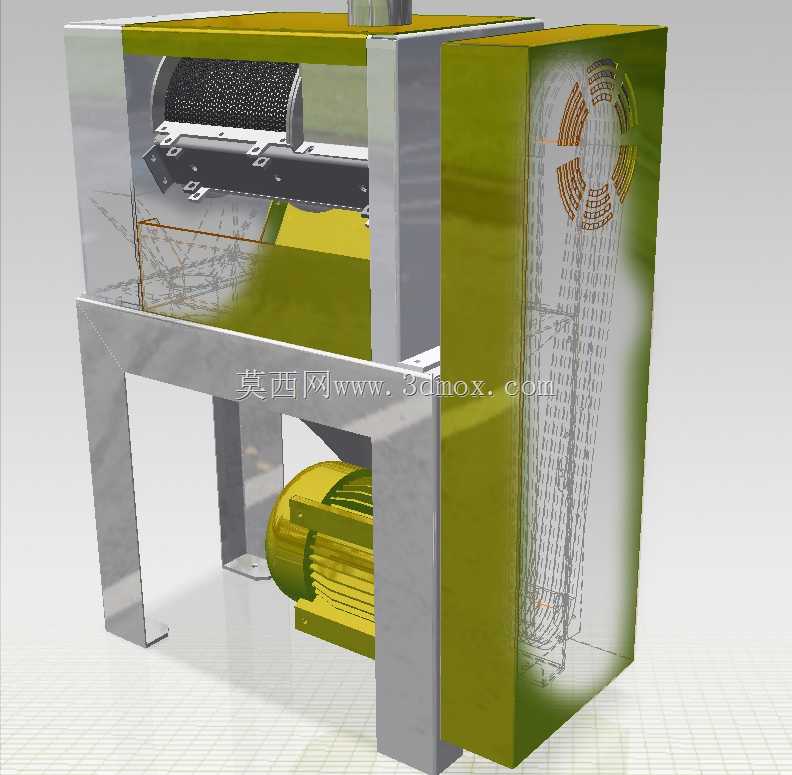

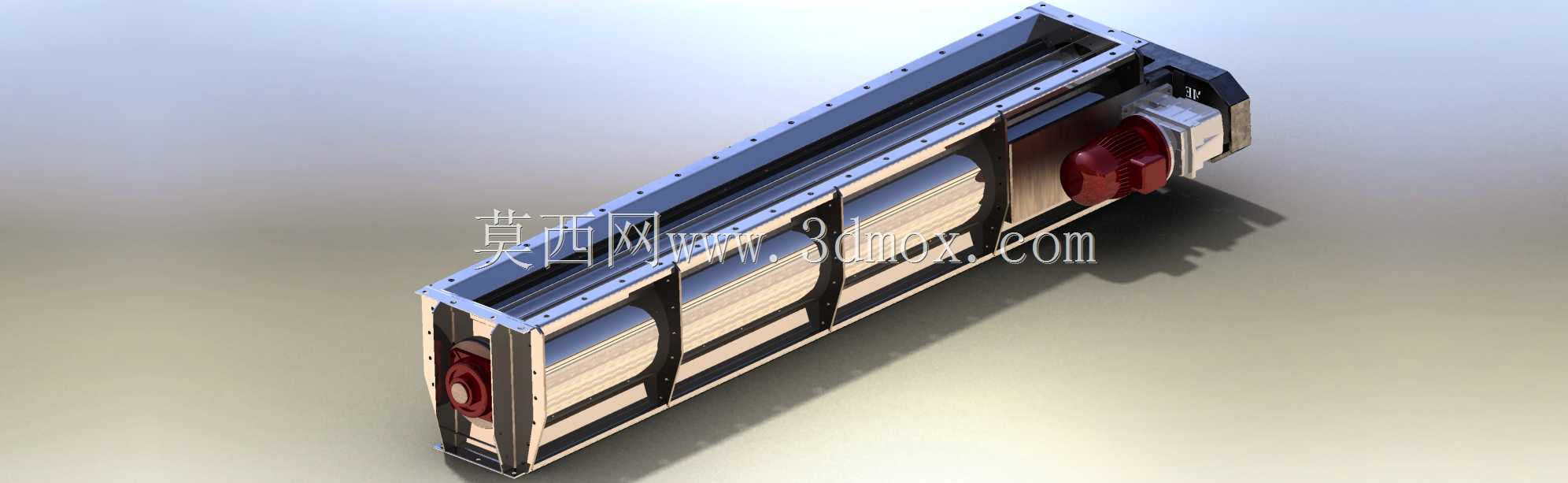

　　既可以控制物料的下落流量，避免后续研磨工段出现堵料，也能起到一定的锁气作用，减少除尘系统的风量损耗。清选机部分的结构和前两个部件做了一体化的安装接口设计，安装时只需要对准法兰定位孔就能完成对接，不需要现场反复调校同轴度，能大幅缩短产线安装的调试周期。从安装边界来看，整套组合结构的安装基准面预留了12个M16的螺栓固定孔，横向安装尺寸控制在1.2米范围内，纵向安装深度不超过0.8米，适配多数现有面粉车间的设备层间距，不需要对厂房结构做额外改造。辊体的转动端采用标准锥度的轴承安装位，和市面通用的223系列调心滚子轴承完全适配，后期维护更换配件不需要单独定制，能降低设备的运维成本。在实际生产场景中，原粮经过初清筛去除大杂后进入清选机部分，

　　通过内部的风道和筛网组合去除瘪麦、石子等轻重杂质，之后通过溜管进入翻板箱，翻板根据来料流量自动调整开度，保证均匀喂入下方的辊磨结构，辊磨通过差速转动的辊面对物料进行剪切、挤压，将麦粒剥开逐步研磨成符合细度要求的面粉，整个流程的物料流向完全依靠重力和设备自身的动力输送，不需要额外配置中间输送设备，能减少产线的物料残留，降低不同批次物料交叉污染的概率。设计过程中特意将易磨损的辊面做了可拆卸设计，当辊面磨损到公差范围后，只需要更换外层的辊套，不需要更换整个辊体，能大幅降低易损件的更换成本。翻板的转轴位置采用了自润滑轴承，长期在多粉尘的面粉车间环境下使用也不需要频繁加注润滑脂，能减少日常维护的工作量。清选机的筛网采用快拆式压条固定，

　　更换不同目数的筛网只需要松开压条就能完成操作，适配不同品种小麦的清选需求，比如加工硬麦和软麦时只需要调整筛网孔径和风道挡板开度，就能达到对应的清选效果。整套结构的受力点都做了加强筋设计，设备满负荷运行时的整体形变控制在0.2mm以内，不会因为长期受力出现结构变形导致的辊隙不均、翻板卡滞等问题。
