HTD3M同步带轮装配组件结构设计

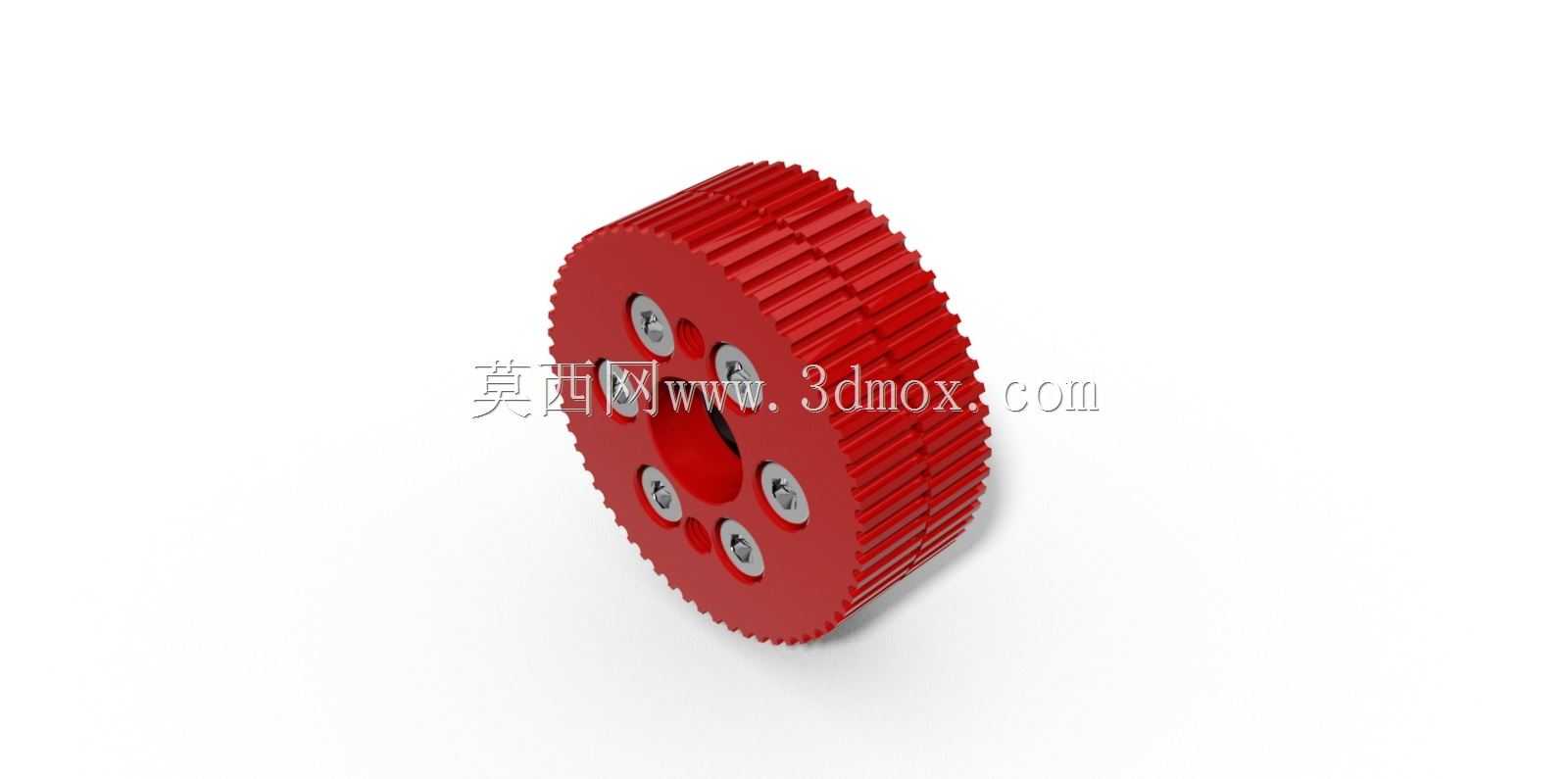

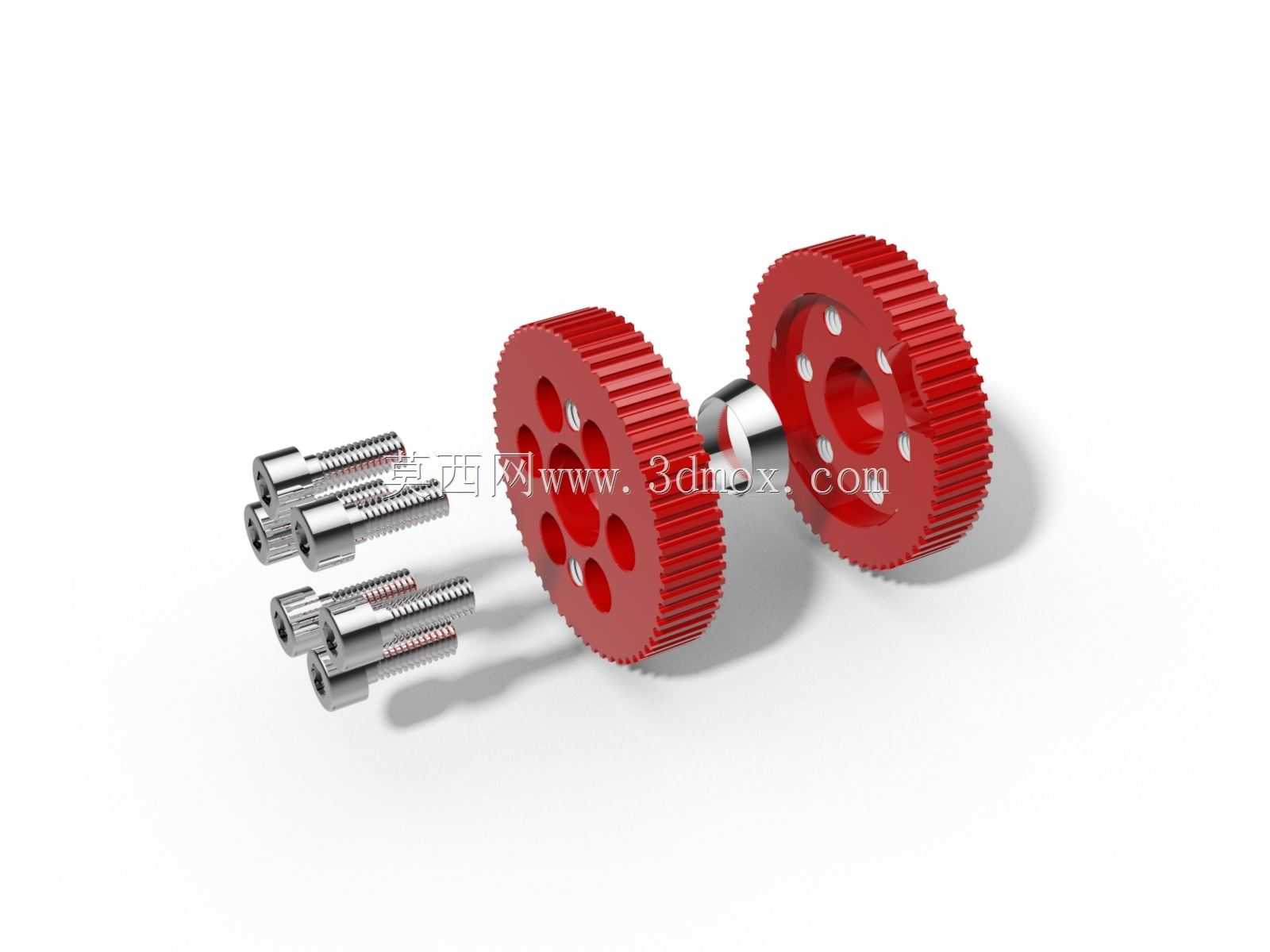

　　这套HTD3M齿型带轮装配结构，核心服务于小载荷精密同步传动场景，常见于桌面级自动化输送工位、小型检测设备进给机构、3D打印传动模组、轻载包装设备的动力传递链路中，区别于平带传动的打滑丢转问题，也规避了齿轮传动对中心距公差的严苛要求，适配中心距存在小幅安装误差的装配场景，能在不做额外张紧微调的前提下维持稳定传动比。从结构组成来看，组件包含两件同齿型的HTD3M同步带轮，配套的内六角圆柱头紧固螺钉，以及中间的连接轴段，带轮本体采用周向均匀分布的减重孔设计，在保证轮体径向刚度的前提下尽可能降低转动惯量，减少高速启停工况下的动力损耗，轮齿部分采用圆弧齿廓设计，相比梯形齿同步带轮，啮合时的应力集中更小，带齿与轮槽的贴合面积更大，

　　传动过程中的噪音更低，抗冲击载荷的表现更优，适合频繁正反转的传动工况。设计阶段首先明确了传动比匹配要求，两件带轮的齿数、节圆直径完全一致，可实现1:1等速传动，若需调整传动比，仅需更换对应齿数的同系列带轮即可，无需改动安装位的轴孔尺寸与紧固方式，具备一定的模块化互换性。轮体的安装孔采用基孔制配合公差，与连接轴的配合间隙控制在H7/h6区间，既保证装配时的顺畅推入，又能避免运行过程中出现径向窜动，紧固螺钉沿带轮轮毂的径向均匀分布，采用紧定螺钉的顶紧方式实现轴与轮的周向固定，无需额外加工键槽，降低了连接轴的加工难度，也方便后期维护时的快速拆装调整。从安装边界来看，带轮的齿顶圆、轮毂外径、减重孔分布圆均做了同轴度公差约束，

　　安装时需保证两件带轮的端面共面度误差控制在0.1mm以内，避免同步带运行过程中出现跑偏、爬齿的问题，紧固螺钉的拧紧力矩需匹配螺钉规格，既要保证顶紧力足够传递额定扭矩，又要避免力矩过大导致轮毂变形或者螺钉断裂。实际应用中，这类带轮组件常搭配宽度匹配的HTD3M同步带使用，传动中心距的可调范围可覆盖带轮节圆周长的0.5-2倍区间，张紧力调整以手指按压带边产生10-15mm挠度为宜，过紧会加剧轮齿与带齿的磨损，缩短同步带使用寿命，过松则容易出现跳齿导致传动失准。轮体的减重孔除了降低自重外，还能在高速运转时形成一定的空气对流，带走啮合过程中产生的摩擦热量，避免长时间运行后轮体温度过高导致同步带橡胶老化加速。

　　轮毂端面与轴肩的贴合面做了平面度要求，装配时需清理贴合面的毛刺与杂物，保证带轮安装到位后无倾斜，径向跳动量控制在0.05mm以内，端面跳动量控制在0.08mm以内，才能保证传动过程的平稳性。这套结构的设计思路偏向轻量化、易装配的方向，没有采用复杂的胀套连接或者键连接结构，针对小扭矩传动场景做了结构简化，在满足传动精度与载荷要求的前提下，尽可能降低加工成本与装配难度，适合批量应用在中小型自动化设备的传动链路中，也可作为非标设备设计时的标准传动单元直接选型调用，减少重复设计的工作量。需要注意的是，这类带轮组件不适合大扭矩重载传动场景，当传递扭矩超过紧定螺钉的顶紧摩擦力上限时，会出现带轮与轴的相对转动，导致传动失效，因此选型时需提前核算工况扭矩，预留足够的安全系数，若应用在载荷波动较大的场景，可在轴上加工对应规格的平位，增大紧定螺钉的接触摩擦力，或者更换为键连接结构的带轮，提升连接可靠性。
