机器人头部精密谐波传动机构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:489948
  • 机器人头部精密谐波传动机构设计
  • 机器人头部精密谐波传动机构设计
  • 机器人头部精密谐波传动机构设计
  • 机器人头部精密谐波传动机构设计
  • 机器人头部精密谐波传动机构设计

  在工业机器人、协作机器人的头部关节传动场景中,谐波传动是实现小体积大减速比、高精度传动的核心部件,这套谐波传动装置正是针对机器人头部俯仰、回转关节的紧凑安装需求开发的结构方案。从实际应用场景来看,机器人头部通常集成视觉传感器、激光雷达等感知元件,对传动部件的回程间隙、体积重量、传动平稳性有极高要求,传统行星减速结构无法在有限的安装空间内满足大减速比与零背隙的需求,而谐波传动依靠柔轮的弹性变形实现错齿啮合,刚好适配这类对空间、精度敏感的关节部位。

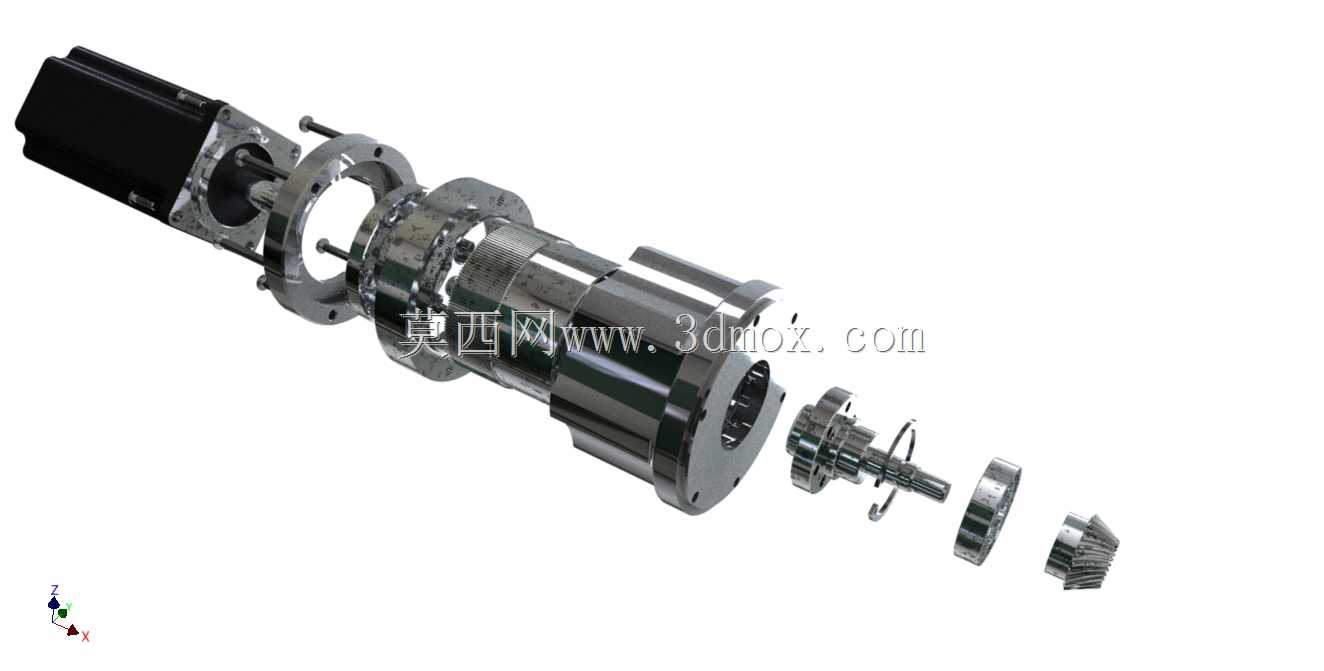

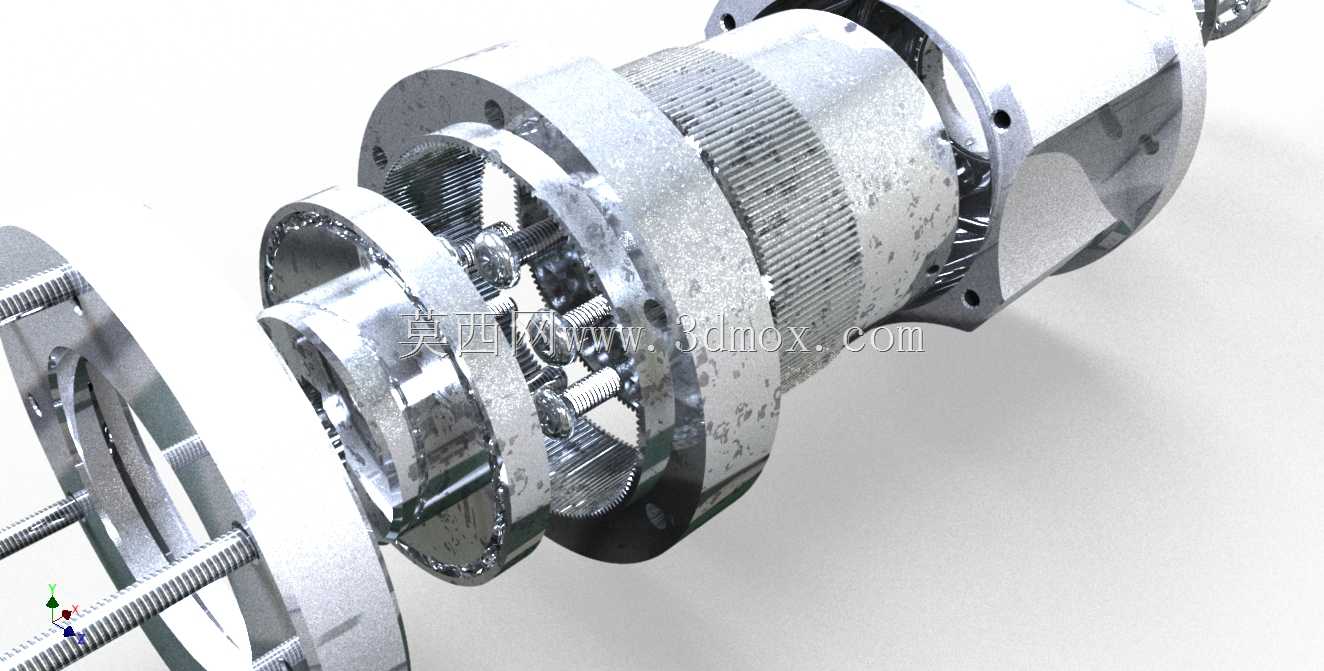

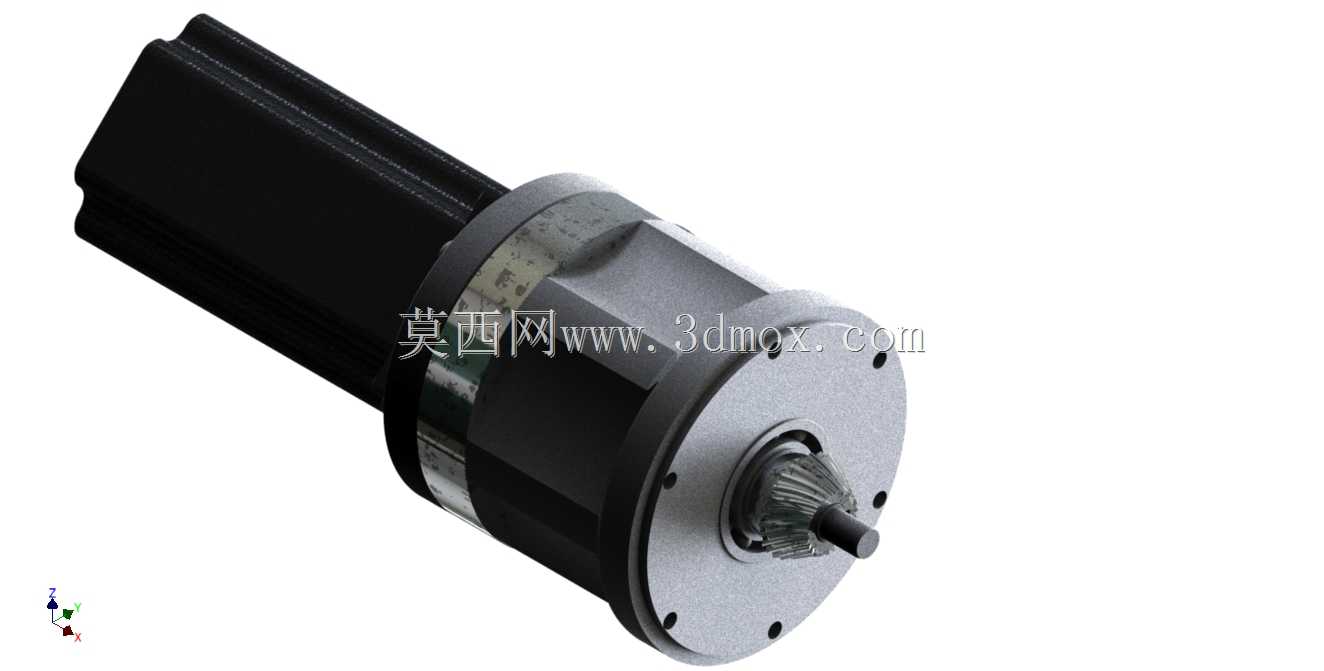

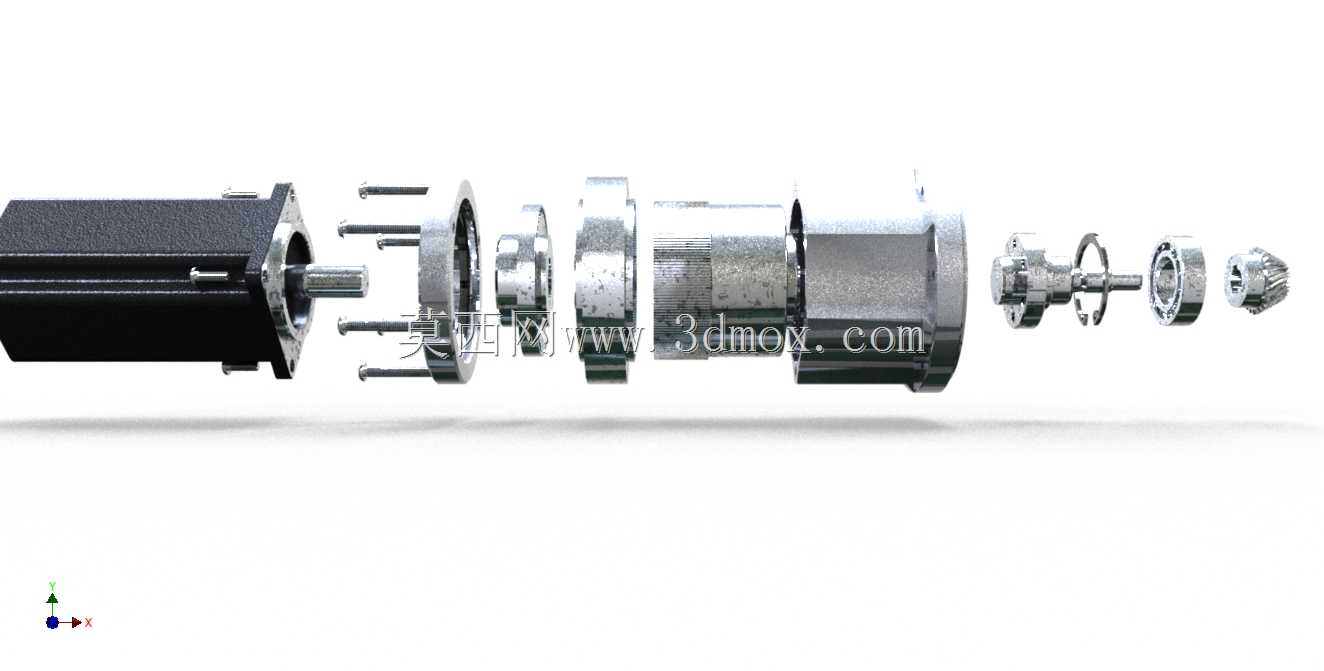

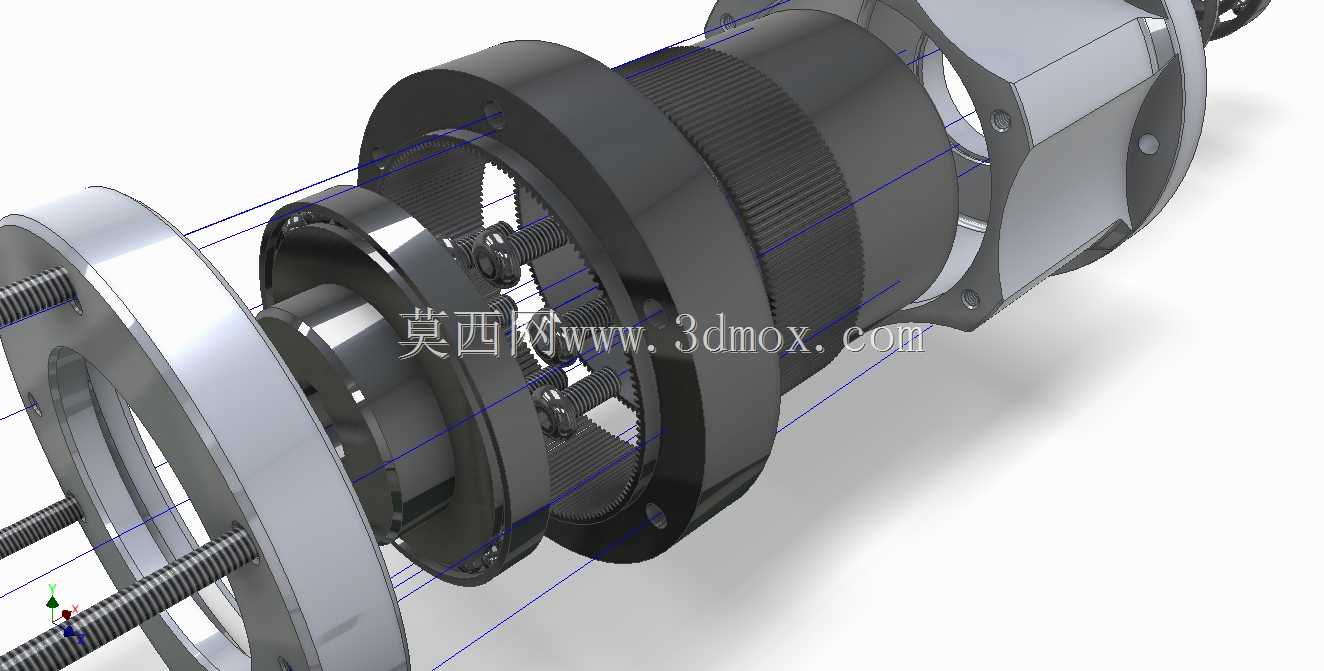

  这套传动结构的核心功能是将伺服电机的高转速低扭矩输入,转化为关节端低转速大扭矩的输出,同时保证传动过程中传动误差控制在极小范围内,避免头部搭载的感知元件出现定位偏差。从结构设计思路来看,整体采用同轴嵌套式布局,刚轮、柔轮、波发生器三个核心部件沿轴线依次排布,输入端直接适配伺服电机的输出轴安装位,输出端通过法兰结构与机器人头部的回转支架连接,最大限度压缩轴向安装尺寸,适配机器人头部内部狭窄的装配空间。

  在安装边界设计上,整套传动机构的外径控制在适配小型机器人头部腔体的尺寸范围内,轴向长度预留了足够的电机安装避让空间,输入端的轴孔配合公差按照精密传动的要求设计,保证与电机输出轴的同轴度,避免高速运转时出现偏载振动。输出端的法兰连接孔采用圆周均布设计,适配不同规格的头部安装支架,同时预留了传感器走线的中心通孔,方便机器人头部的线缆从传动机构中心穿过,避免线缆在关节回转过程中出现缠绕磨损。

  从功能特性来看,这套谐波传动结构依靠柔轮的弹性变形实现多齿同时啮合,啮合齿数占总齿数的比例远高于传统齿轮传动,因此承载能力更强,同等体积下能传递更大的扭矩,同时啮合过程是连续的弹性接触,传动平稳性好,冲击振动小,非常适合机器人头部这类需要频繁启停、精准定位的工况。设计过程中针对柔轮的疲劳寿命做了结构优化,柔轮的壁厚、齿形参数都经过反复校核,避免长期交变载荷下出现柔轮断裂失效的问题,刚轮的齿形采用共轭齿形设计,保证与柔轮啮合过程中无干涉,回程间隙控制在弧分级别的精度范围内,满足机器人头部感知元件的定位精度要求。

  在实际选型适配时,需要注意这套传动机构的输入转速适配范围,波发生器作为高速输入端,其轴承的极限转速需要匹配配套伺服电机的最高转速,同时要考虑传动过程中的发热问题,在连续运转工况下预留足够的散热空间,避免柔轮因温度升高出现弹性性能变化影响传动精度。安装过程中需要保证输入端与输出端的同轴度,安装偏差过大会加剧柔轮的磨损,缩短部件使用寿命,同时连接螺栓需要按照规定的预紧力锁紧,避免运转过程中出现连接松动导致的传动误差增大。

  不同于通用型谐波减速器,这套结构专门针对机器人头部的安装场景做了定制化调整,比如外壳的安装止口尺寸直接匹配机器人头部腔体的定位台阶,不需要额外设计转接法兰,减少了装配环节的累积误差,同时外壳表面做了轻量化处理,在保证结构强度的前提下尽可能降低整体重量,减小机器人头部关节的负载惯量,提升关节的动态响应性能。在传动比的选择上,这套结构选用的传动比适配机器人头部的回转速度需求,既保证足够的输出扭矩带动头部搭载的感知组件,又能保证关节的回转速度满足机器人的作业节拍要求,不会出现转速过慢影响作业效率或者转速过快导致定位超调的问题。
