管板一体等离子切割带三维斜角加工设备

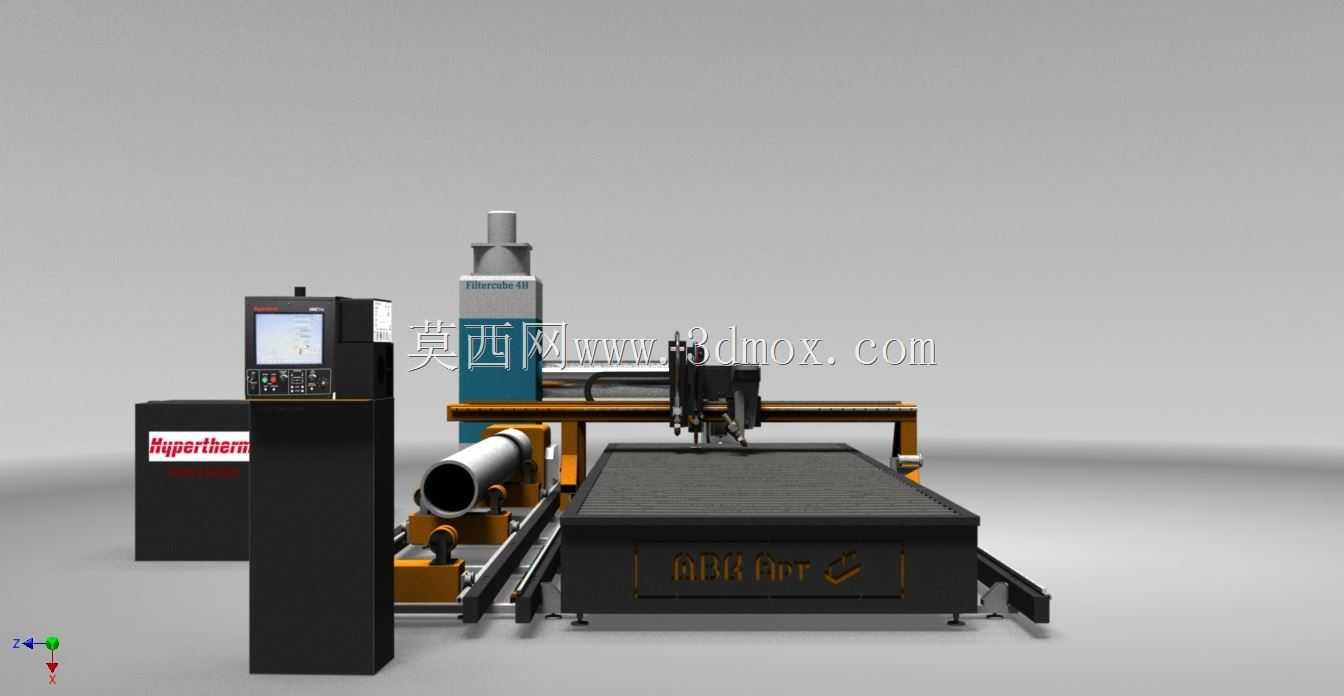

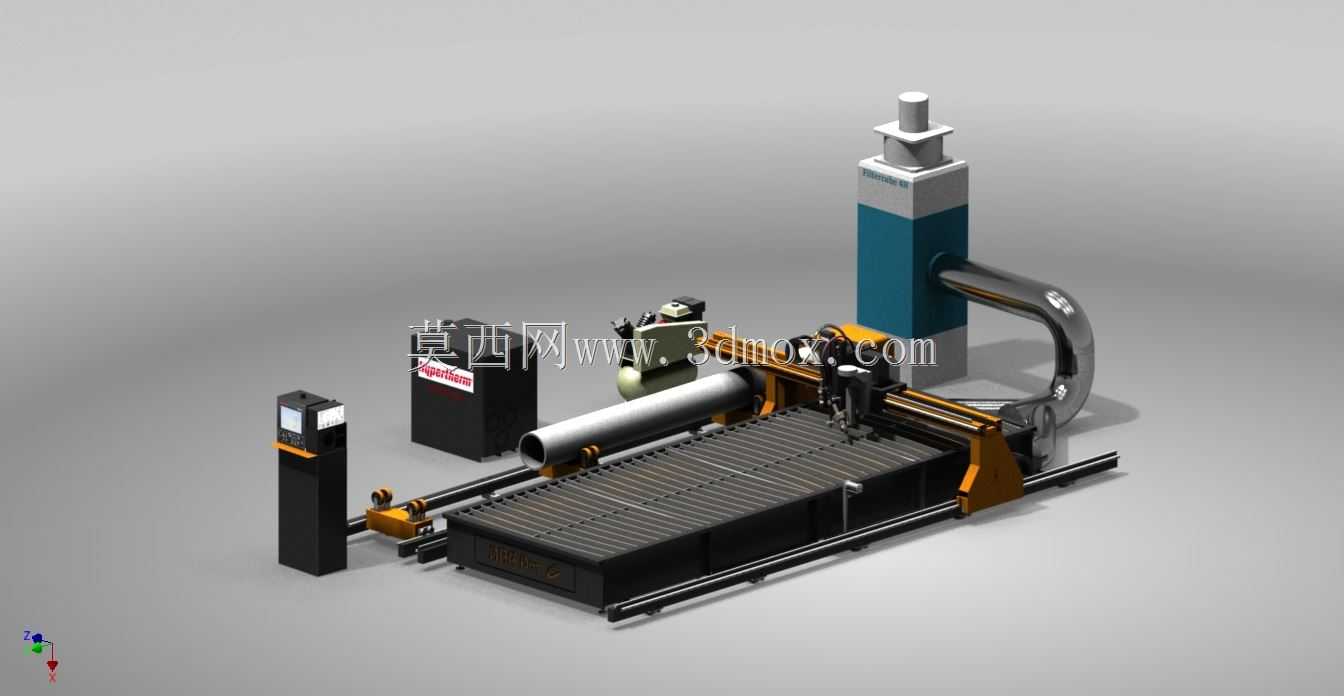

　　在金属结构件加工场景里，这类集成式等离子加工设备主要覆盖两类核心加工需求：一是常规平板金属的异形轮廓下料，二是圆管类型材的相贯线、截断、开孔加工，同时搭载的三维斜角切割头，可直接在工件上完成焊接坡口的一次成型，省去后续二次铣削、打磨坡口的工序，在钢结构厂房、管道预制车间、工程机械配件加工工位都有很高的适配性。从结构布局来看，设备采用龙门式横梁横跨平板加工工作台的设计，横梁上搭载可沿X轴移动的纵向滑座，滑座上同时集成两套加工执行端：一套是垂直布置的平板切割枪头，负责工作台面上板材的平面切割作业；另一套是带多轴旋转机构的三维斜角切割头，可实现割枪角度的多维度摆动，既可以在平板上切割出V型、X型、Y型等不同角度的焊接坡口，

　　也能配合侧边的管材旋转支撑机构，完成圆管上斜口、相贯线坡口的加工。侧边的管材夹持旋转机构采用可调式支撑滚轮设计，可适配一定直径范围内的圆管装夹，滚轮带伺服驱动旋转功能，能配合切割头的移动实现管材周向的连续加工，不需要人工二次转动管材调整位置。平板加工工作台采用栅格承托结构，栅格间距经过优化，既可以保证切割过程中熔渣顺利下落，避免堆积在工件背面影响切割质量，也能减少板材与工作台的接触面积，降低切割热传导导致的板材变形量，工作台边缘设置有废料收集槽，切割产生的熔渣冷却后可直接落入槽内集中清理，减少日常维护的工作量。设备左侧集成了独立的电控柜与等离子电源柜，等离子电源采用Hypertherm系列配套电源，输出电流稳定，

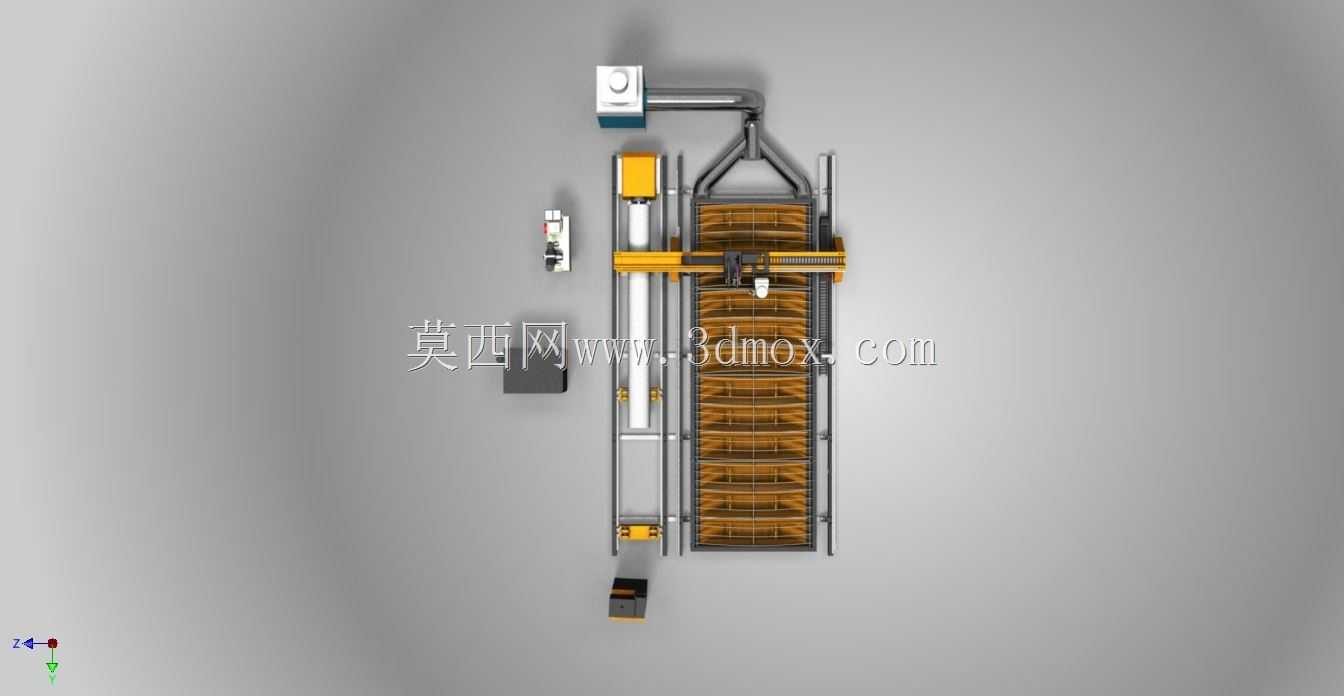

　　可根据不同切割厚度的金属板材、管材自动匹配对应的电流参数与割嘴高度，割枪自带自动调高功能，在切割过程中可实时感应与工件表面的距离，自动调整割枪高度，避免因板材受热变形、管材圆度误差导致的割嘴碰撞或者切割高度不一致的问题，保证切割断面的质量一致性。从安装边界来看，这类设备的整体占地长度需要覆盖龙门行程、管材上料空间以及电控柜的安装位置，宽度方向需要预留横梁两侧的维护通道，安装地面需要做硬化处理，保证水平度误差控制在允许范围内，避免龙门运行过程中出现卡顿、精度偏差的问题。设备的操作面板设置在电控柜上方，采用触控式人机交互界面，操作人员可直接导入加工图纸，设置切割参数、坡口角度、管材直径等信息，设备可自动生成加工路径，不需要人工逐点编程，

　　降低了操作人员的技能门槛。在实际加工过程中，平板切割工位可一次性完成整张板材上多个异形零件的排样切割，搭配自动排样功能可最大化提升板材利用率，减少边角料浪费；管材加工工位可完成管道对接所需的各类相贯线端头、斜口的加工，加工出的坡口角度均匀，尺寸精度高，后续焊接时不需要再对坡口进行修磨，可直接对接组焊，大幅提升管道预制的加工效率。三维斜角头的摆动角度覆盖常规焊接所需的坡口角度范围，可根据工件的焊接工艺要求调整割枪的倾斜角度，在平板上切割坡口时，割枪可沿切割路径实时调整角度，保证整条切割边上的坡口角度一致，避免出现局部角度偏差导致后续焊接熔深不足的问题。设备的龙门传动采用齿轮齿条配合直线导轨的结构，传动精度高，运行速度快，可满足高速等离子切割的移动速度要求，导轨外侧设置有防尘护罩，可阻挡切割产生的金属粉尘、熔渣进入导轨接触面，延长传动部件的使用寿命。整体结构设计上，将平板切割与管材切割功能集成在同一台设备上，不需要分别采购平板等离子切割机与管材相贯线切割机，既节省了车间的设备占地空间，也减少了设备采购成本，同时避免了工件在不同设备之间转运的辅助时间，对于同时有板材和管材加工需求的中小型金属加工车间来说，这类集成设备的实用性远高于两台独立功能的设备。
