易清洁Z型爬坡挡板输送设备结构

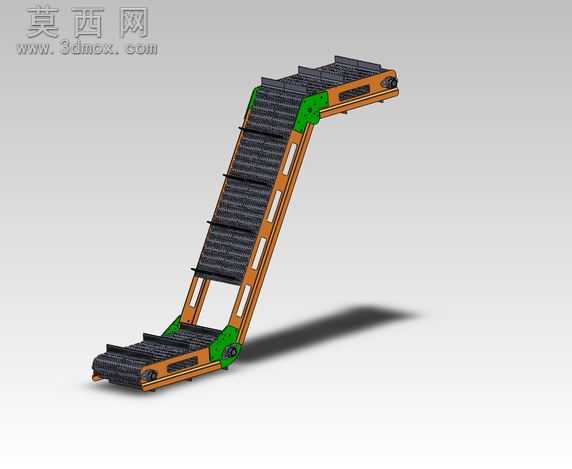

本模型为针对食品、医药等对卫生清洁要求较高的生产场景设计的Z型爬坡输送设备，整体采用三维参数化建模完成，完整还原了设备的装配关系与结构细节。建模过程中对各零部件进行了独立的材质赋予：机架主体采用哑光橙色喷塑碳钢材质，模拟工业设备常用的表面处理质感；输送链板采用深灰色食品级工程塑料材质，表面做细微的防滑纹理处理；端部与转角处的护板采用亮绿色工程塑料材质，既区分功能区域也提升了模型的视觉辨识度；传动滚筒、连接紧固件等金属部件赋予金属哑光材质，还原金属加工件的真实质感。结构设计上，设备采用下水平进料段、倾斜爬坡段、上水平出料段的三段式Z型布局，可实现低位进料、高位出料的物料提升输送需求，倾斜段两侧加装挡板防止物料滑落，链板采用模块化拼接设计，相邻链板间预留合理间隙，既保证转弯爬坡时的弯折灵活性，也避免缝隙过大卡滞物料；机架采用双侧镂空梁结构，减少设备自重的同时，避免了封闭式机架容易积料积灰的问题，所有外露连接部位均采用圆弧过渡处理，无卫生死角，日常清洁时可直接冲洗设备表面，污水与残留物料可顺着镂空机架与链板间隙快速排出，无需拆解设备即可完成全面清洁。设计过程中优先考虑清洁维护的便捷性，将传动部件集中布置在机架两端的护罩内，避免输送过程中物料接触传动结构造成污染，同时护罩采用快拆式连接设计，后期维护时无需专用工具即可快速打开护罩检修传动组件；链板组件支持单块拆卸更换，局部损坏时无需更换整条输送带，大幅降低后期维护成本。模型完成后进行了整体装配干涉检查，验证了链板在爬坡转弯处的运动轨迹合理性，确保各运动部件无卡滞干涉，同时通过渲染调整了各部件的光影关系，清晰展示了设备的结构层次与细节特征，可直接用于方案展示、结构参考以及生产加工的图纸输出参考，适配散料、颗粒状、小块状物料的提升输送场景，尤其适合需要频繁清洁设备、避免物料交叉污染的生产工况。
