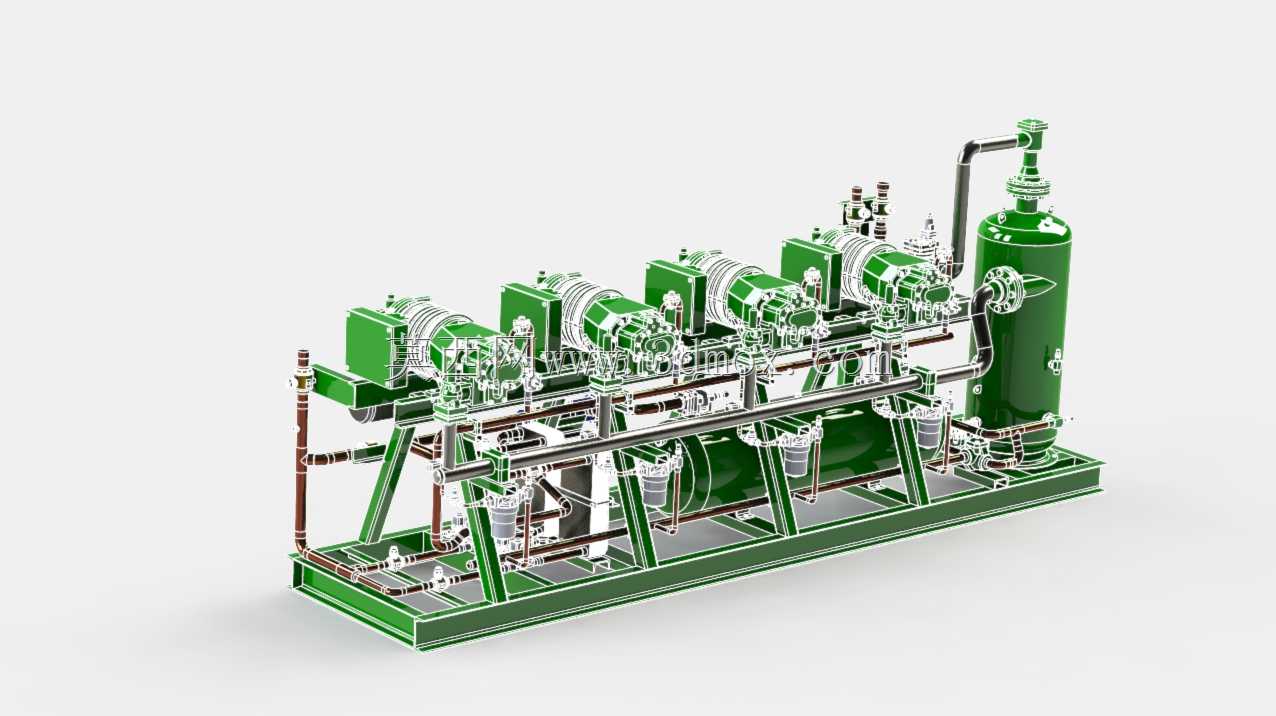

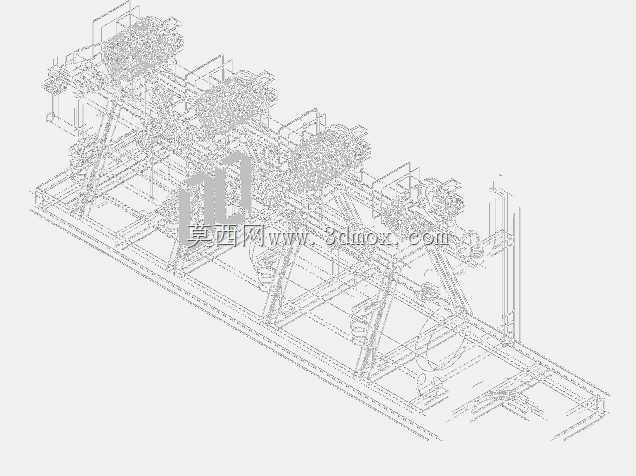

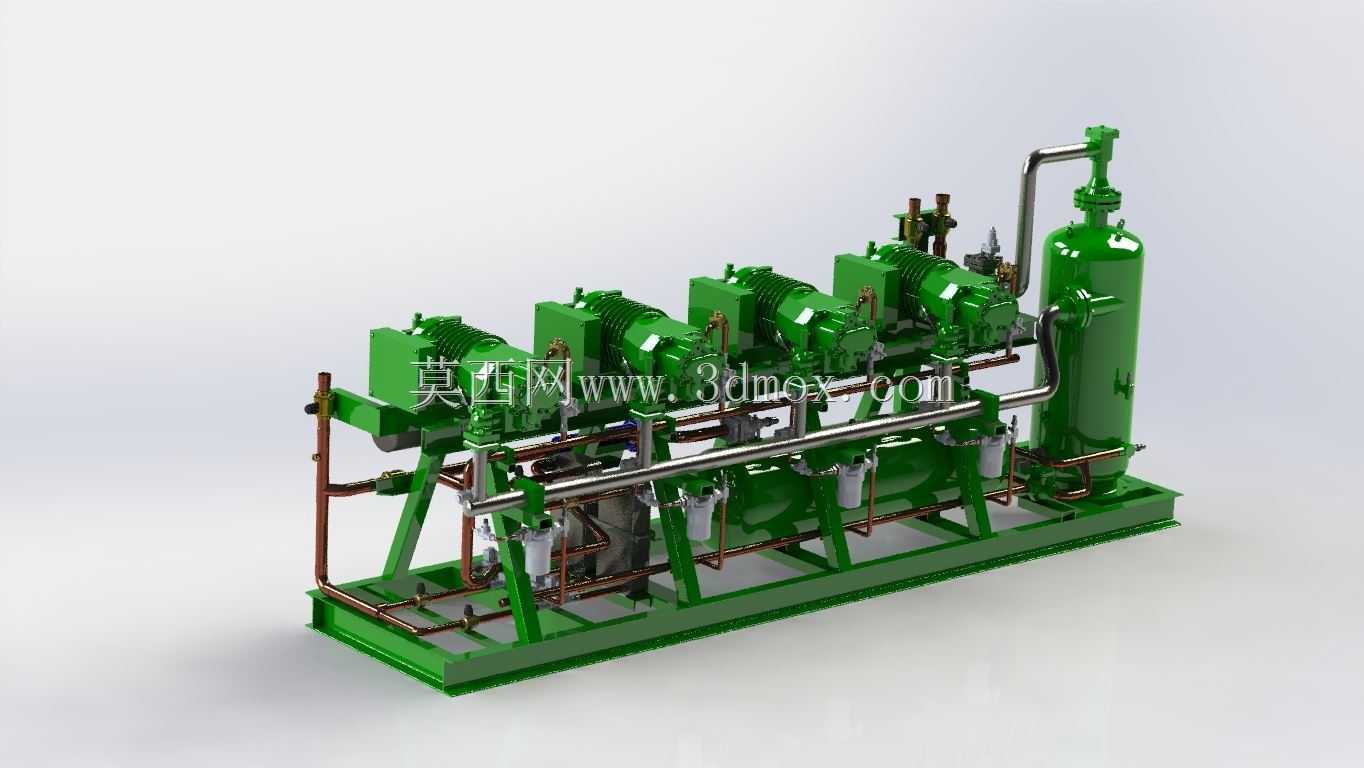

带省煤器的四螺杆压缩冷却机组结构

该套制冷压缩冷却机组主要面向大中型工业制冷场景应用，常见于大型冷链仓储库区、食品速冻加工生产线、大型商超中央制冷系统、化工工艺低温冷却工段等需要持续稳定提供大冷量输出的作业场景，作为整个制冷循环系统的核心动力与换热集成单元，承担着压缩低温低压气态制冷剂、提升制冷剂压力温度、配合省煤器实现过冷增效、完成气液分离保障压缩机稳定运行的核心作用，能够为末端换热设备持续输送符合压力、温度要求的高压制冷剂，保障整个制冷回路的循环效率与运行稳定性。整套机组采用四台螺杆压缩机并联集成的布局设计，相较于单台大排量压缩机配置，并联结构可以根据实际冷量负荷变化灵活调整开机台数，在部分负荷工况下保持更高的运行能效，同时多机并联也具备冗余备份能力，单台压缩机维护检修时其余机组仍可维持基础冷量输出，避免整个制冷系统完全停摆影响生产或仓储作业。配套的省煤器结构设计，能够利用节流前的高压制冷剂液体与中间压力的制冷剂进行换热，实现高压液态制冷剂的过冷，提升单位质量制冷剂的制冷量，同时降低压缩机排气温度，有效延长压缩机核心部件的使用寿命，提升整套机组在大负荷工况下的运行可靠性。整套设备采用撬装集成式设计思路，将四台螺杆压缩机、油分组件、气液分离器、管路阀门、支撑机架全部集成在统一的公共底座上，出厂前可完成大部分管路连接与压力测试，现场安装时仅需对接电源、主制冷管路与冷却水管路即可，大幅缩减现场安装的施工周期与管路对接的出错概率。机架采用型钢焊接成型的框架结构，底部预留标准叉车孔位与地脚螺栓安装孔，方便设备的转运与现场固定安装，整体布局充分考虑了日常操作与维护的空间需求，压缩机端的阀门、仪表均朝向操作侧布置，日常巡检时可快速读取压力、温度参数，操作阀门时无需进入机架内部，设备侧面预留足够的检修空间，可满足压缩机头、滤芯等易损件更换的操作空间需求，顶部的立式气液分离器采用立式布置，在有限的撬装占地面积下最大化气液分离容积，有效避免液态制冷剂进入压缩机造成液击故障，整套管路走向经过优化，减少不必要的弯头与变径，降低制冷剂在管路内的流动阻力，进一步提升整套机组的运行能效。
