工业设备配套弹簧安装隔振支撑结构

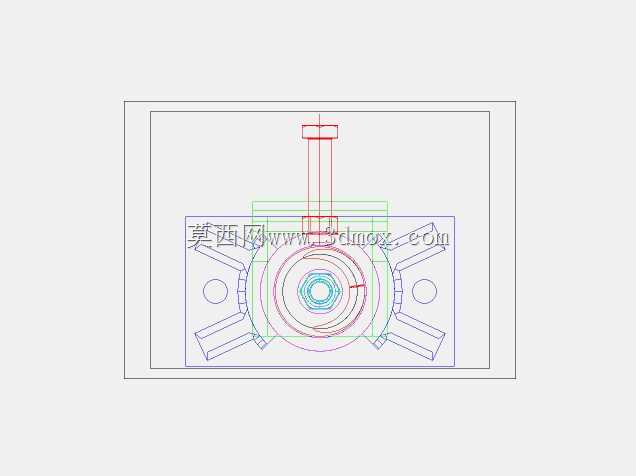

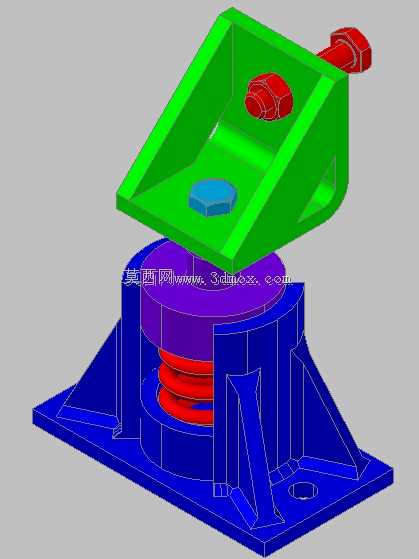

这款弹簧安装隔振结构，主要应用在工业生产场景中各类有振动隔离需求的设备配套环节，常见于精密加工设备、动力输送机组、工业泵体、风机类设备的底部安装位置，用来阻断设备运行过程中产生的振动向安装基础传递，同时也能削弱外部环境振动对高精度运行设备的干扰，保障设备运行精度、延长设备内部易损构件的使用寿命，降低振动传导带来的结构松动、连接件疲劳失效等问题。从实际用途来看，该结构承担着设备承重与振动缓冲的双重作用，上部的倾斜安装座可以适配特定安装角度的设备对接需求，不需要额外加工转接构件就能完成设备与隔振结构的固定，下部的底座通过螺栓与安装基础牢固连接，中间的螺旋弹簧作为核心弹性元件，能够根据承载设备的重量匹配对应的刚度参数，在承受设备静态载荷的同时，吸收设备运行时产生的多方向振动能量，避免振动波沿刚性连接路径传导。在功能特性设计上，该结构采用上下分体式的布局，上部承载座与下部支撑座之间通过弹簧实现弹性连接，侧面设置的限位结构可以避免弹簧在受冲击载荷时出现过度位移甚至脱出的问题，承载座上预留的螺栓安装位可以适配不同规格的设备固定螺栓，底座上的安装孔位按照通用安装间距设计，能够适配多数工业设备的安装基础预留孔位，不需要对现有安装基础做大规模改造就能完成替换安装。设计思路上，整体遵循承载稳定、隔振高效、安装便捷的原则，上部承载座采用斜槽式结构，既可以增大与设备安装面的接触面积，让载荷传递更均匀，也能通过槽型结构对设备安装位置起到初步定位作用，降低安装对位的难度；下部支撑座设置多道加强筋结构，在不增加整体壁厚、控制构件重量的前提下，提升底座的结构强度，避免长期承受重载与交变振动载荷时出现底座变形的问题；弹簧安装位置做了下沉式限位设计，弹簧两端分别嵌入上下座的定位槽内，不需要额外的固定构件就能保证弹簧的安装位置稳定，日常维护时也能快速完成弹簧的检查与更换。在外形尺寸与安装边界方面，整体结构采用方正的底座布局，底座的外轮廓尺寸适配常规工业设备的支脚安装空间，不会出现与周边管线、相邻构件干涉的问题，上部承载座的倾斜角度经过适配性设计，既满足特定设备的安装角度需求，也不会让整体安装高度超出常规隔振装置的安装空间范围，安装时只需要先将底座固定在基础平面上，再将设备支脚与上部承载座通过螺栓紧固即可完成装配，不需要复杂的调试步骤，能够适配多数工业现场的安装作业条件。
