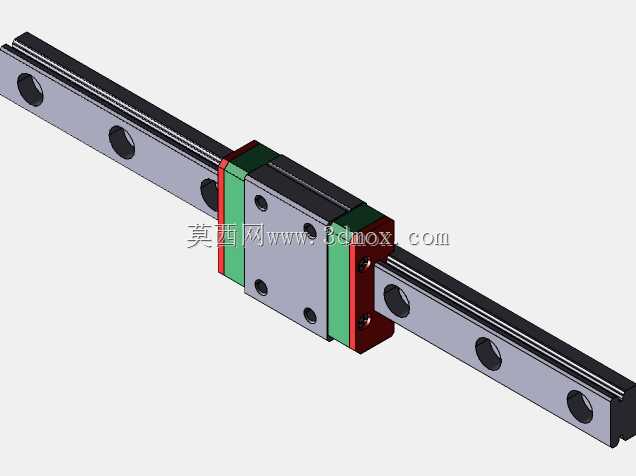

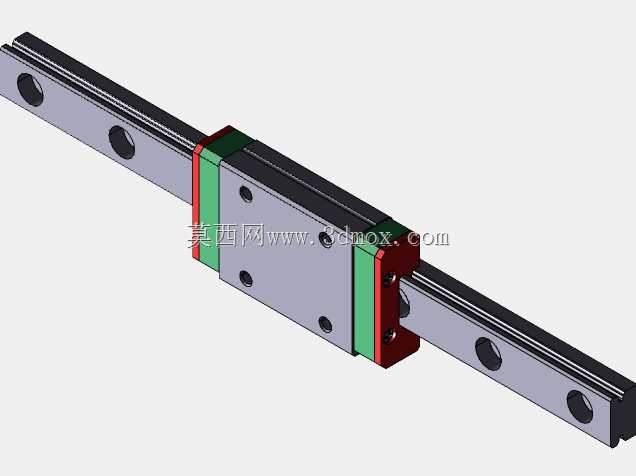

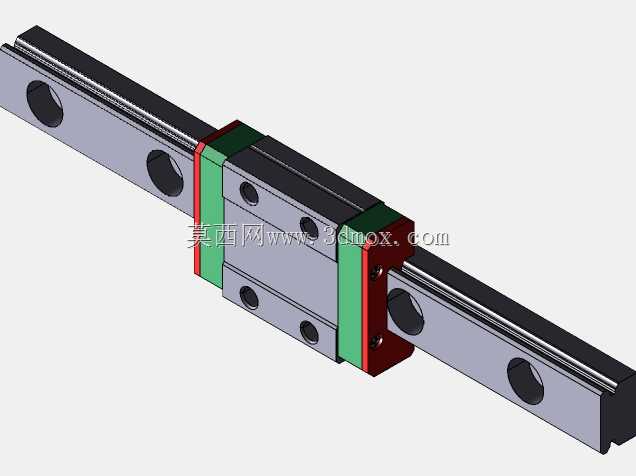

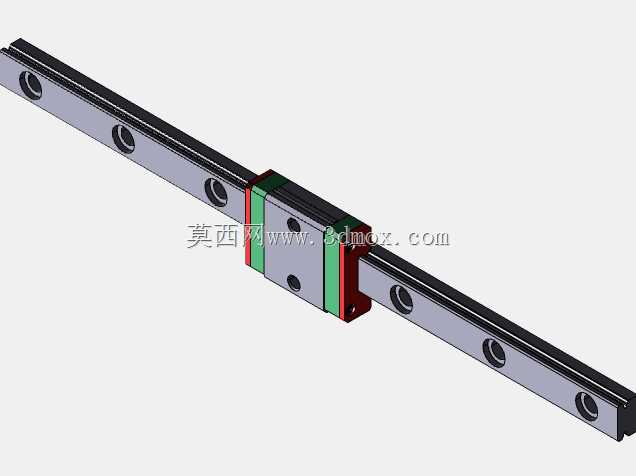

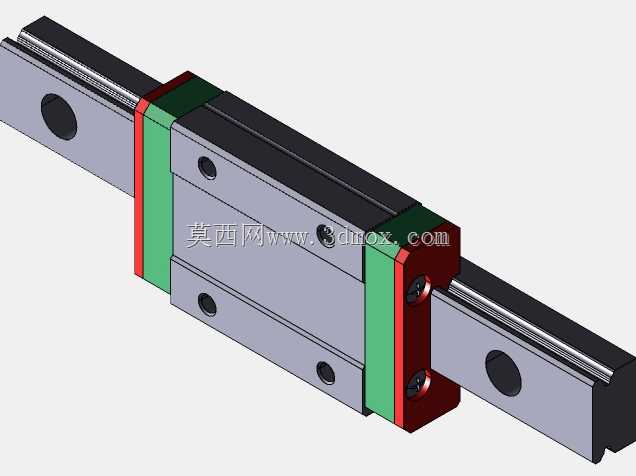

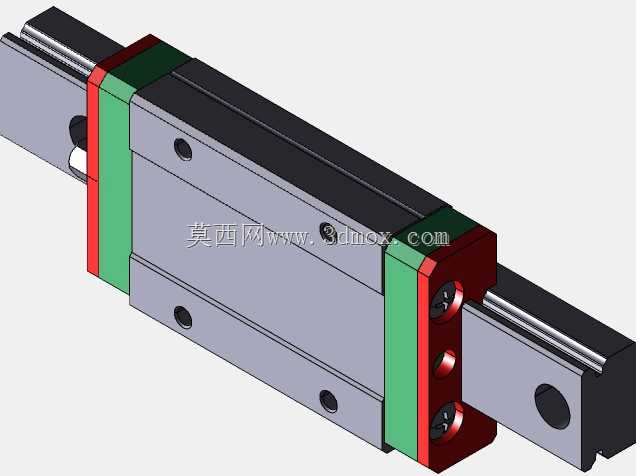

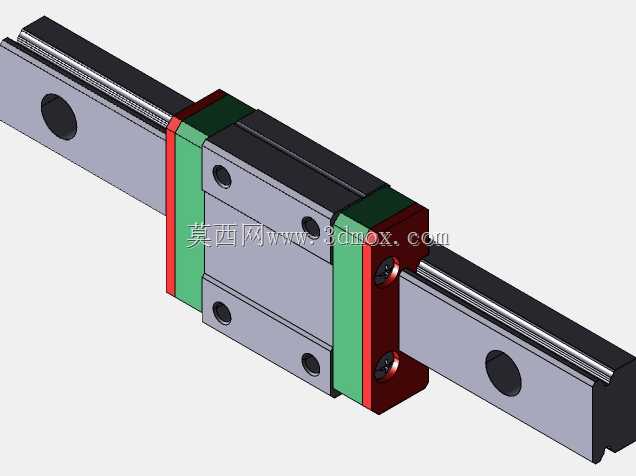

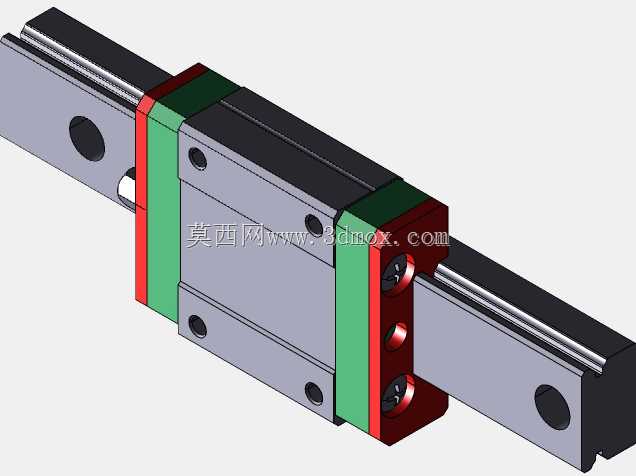

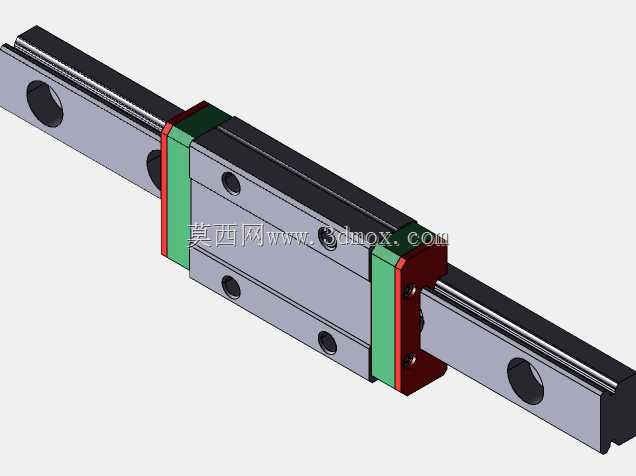

上银MGN系列微型直线导轨组

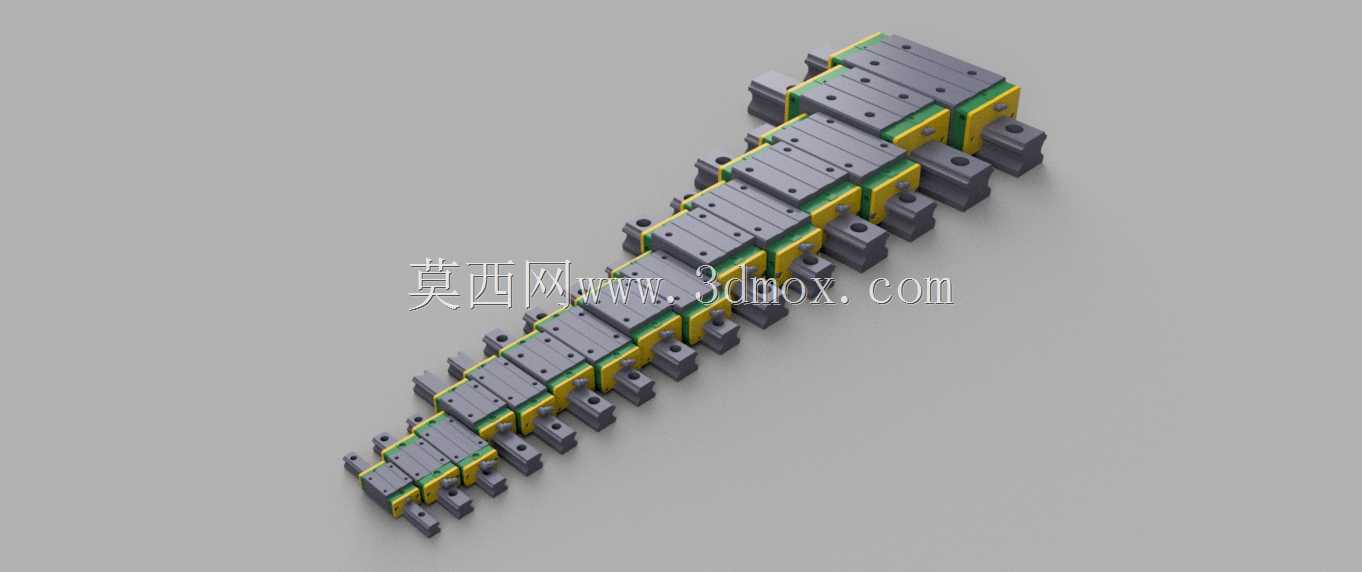

这套微型直线导轨组件，是面向精密传动场景开发的线性导向部件，覆盖了从超小型轻载到常规中小型负载的全规格微型导轨需求，可适配不同安装空间、不同负载等级的精密设备导向需求。在实际工业应用中，这类微型导轨广泛搭载于半导体检测设备的探针台位移模组、3C电子行业的点胶机与贴装头滑动机构、医疗检测设备的样本输送滑台、小型自动化设备的精密取放模组，以及桌面级数控加工设备的进给导向单元中，承担高精度直线运动的导向与负载承载作用，是精密小型设备里保障运动精度的核心基础部件。从功能特性来看，该系列导轨采用滚珠滚动接触结构，相比传统滑动导轨摩擦阻力更低，启动摩擦力矩极小，低速运行时不会出现爬行现象，能够实现微米级的重复定位精度；导轨滑块采用一体化密封结构设计，可阻挡加工环境中的粉尘、切削碎屑进入滚道内部，延长部件的维护周期与使用寿命，部分规格滑块自带润滑储油结构，可长时间维持滚道润滑状态，降低日常运维的工作量。在设计思路上，该系列导轨采用了模块化的规格体系，不同型号的导轨截面尺寸、滑块安装孔位均遵循统一的行业通用标准，同规格产品可实现跨品牌互换，降低设备的后期维护替换成本；滑块与导轨的滚道采用哥特式圆弧接触设计，可同时承受径向、反径向以及左右水平方向的负载，在任意安装姿态下都能保持稳定的刚性与精度表现，同时可根据设备的负载需求，选择单滑块、多滑块组合的安装方式，灵活适配不同的负载与力矩要求。从安装边界来看，该系列导轨的安装基准面设计有明确的定位倒角，可与设备安装台的定位台阶紧密贴合，保障安装的平行度与直线度；不同规格的导轨宽度、滑块安装孔距、滑块总高都做了标准化的尺寸管控，超小规格型号可适配内部空间极其紧凑的微型设备，稍大规格的型号可承载中小型作业模组的负载，安装时仅需按照对应规格的安装孔位进行锁附，调整导轨平行度后即可投入使用，无需额外做复杂的适配加工。整套导轨组的滑块采用了对称式结构设计，无论正装、侧装还是倒装的安装方式，都能保持一致的负载性能与运动顺畅度，可适配设备内部不同方向的安装空间布局，帮助设备设计人员灵活规划内部结构，在保障运动精度的前提下尽可能压缩设备的整体体积。
