工业管道用篮式过滤筛选器结构设计

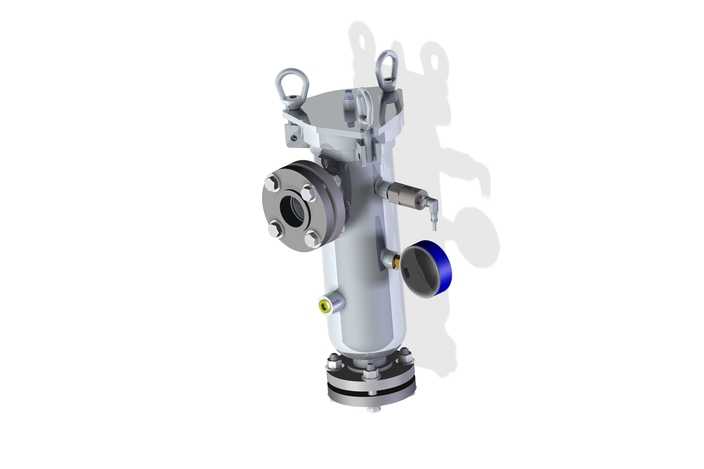

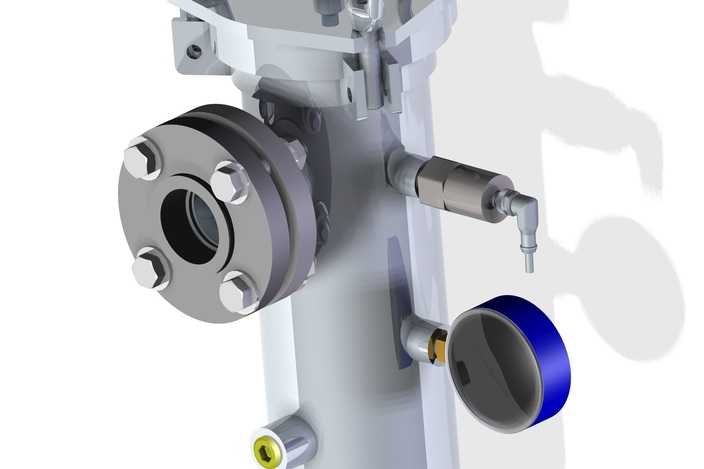

本筛选器三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现工业管道过滤筛选设备的真实结构形态。模型构建过程中，首先完成主体立式承压筒体的基础建模，通过拉伸、旋转等基础特征命令生成筒体主体轮廓，对筒体壁厚、接口位置进行精准参数控制，确保各接口尺寸符合通用管道连接标准。针对侧部连接法兰结构，建模时完整还原法兰盘的螺栓孔分布、密封面结构、凸台定位特征，对法兰配套的六角螺栓、螺母进行单独建模并完成虚拟装配，还原法兰连接的紧固结构细节，清晰展示法兰与筒体的焊接连接位置。模型对筒体上设置的两个侧出接口进行了精细化建模，上部接口为带弯头的排气/取样接口，还原了接头的外螺纹结构、弯头的弯折角度、端部的快插连接结构；下部接口为快开式排污/检修口，还原了蓝色端盖的卡扣连接结构、密封槽位置、端盖与筒体的配合间隙，直观展示快开结构的操作便利性。在渲染与材质设置环节，针对不同部件赋予对应工业材质：主体筒体、法兰、螺栓等金属承压部件赋予哑光不锈钢材质，调整材质的金属度、粗糙度参数还原工业不锈钢的磨砂质感，对金属部件的边缘做轻微倒角处理避免渲染出现锐利硬边；下部快开端盖赋予深蓝色工程塑料材质，调整材质的反光度、透明度参数，还原硬质工程塑料的视觉特征；密封部位赋予黑色橡胶材质，通过调整材质的漫反射颜色、粗糙度模拟橡胶密封件的哑光质感。模型整体采用白模环境光渲染，搭配柔和的投影效果，清晰突出各部件的结构层次与装配关系，无多余装饰元素干扰结构展示。设计思路上，该筛选器针对工业管道流体杂质过滤场景设计，采用立式筒体结构保障流体流通路径顺畅，侧部法兰接口用于对接上下游工艺管道，上部小口径接口用于设备运行时的排气或在线取样，下部快开端盖用于设备停机后快速打开清理内部过滤元件积存的杂质，无需整体拆卸设备即可完成维护操作，整体结构紧凑，连接方式符合通用工业管道安装规范，各部件的装配关系清晰明确，可直接用于设备结构展示、安装指导演示、加工前的结构校核参考，模型各特征参数可编辑，能够根据实际工况需求调整筒体通径、法兰规格、接口尺寸等参数，适配不同压力等级、不同流量的管道过滤场景。
