小型墓碑石材V型切口夹持治具结构设计

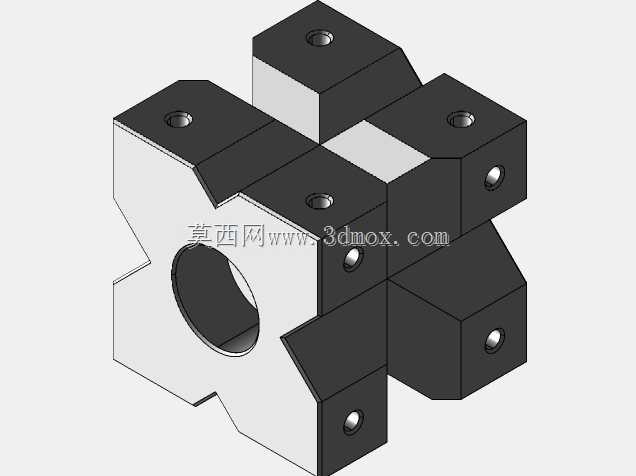

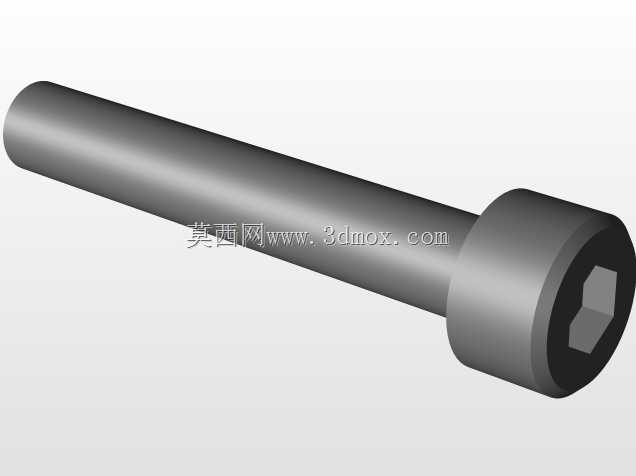

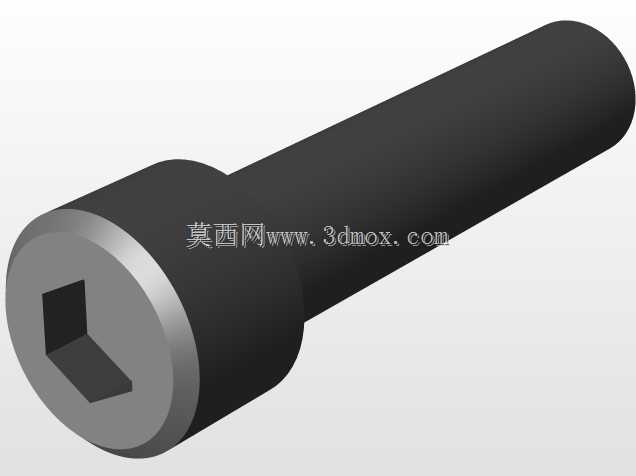

这款小型石材夹持治具，主要面向墓碑石材加工场景中的小规格碑石精加工作业，在石材雕刻、端面铣削、切口成型的工序中承担工件定位与夹持的核心作用，适配加工中心、小型石材雕刻机的工作台装夹需求，解决小规格石材工件加工时易移位、装夹找正耗时久的实际生产痛点。在实际墓碑加工生产环节，小型装饰碑石、碑面嵌件的加工往往需要完成水平、垂直两个方向的V型切口加工，常规平口钳装夹无法同时满足多方向加工的避让需求，且石材材质硬脆，夹持力过大易造成工件崩边，夹持力不足则会在刀具切削时产生工件窜动，直接导致加工尺寸超差甚至工件报废。这款治具的设计思路围绕小规格石材工件的多面加工需求展开，采用中心对称的四向夹持结构，中心设置定位基准孔，安装时可通过基准孔快速与机床工作台的定位销配合，大幅缩短装夹找正的辅助时间。治具的四个夹持爪采用可独立微调的结构设计，每个夹持爪的行程可根据工件的实际外形尺寸单独调整，既能适配2x2规格的方形石材坯料，也能对存在微小外形偏差的坯料进行自适应夹持，保证工件中心与机床加工主轴的同轴度。夹持爪的接触端面采用硬质合金镶片设计，既提升了夹持接触面的耐磨性能，避免长期使用后夹持面磨损导致的定位精度下降，又能通过镶片的微齿结构增大与石材表面的摩擦力，在保证足够夹持力的同时，无需过度压紧即可避免工件加工时移位，减少石材崩边的概率。治具的整体外形采用方正的紧凑型结构设计，安装边界充分考虑小型加工设备的工作台行程范围，装夹后不会超出工作台的有效加工区域，同时夹持爪的让位槽设计充分避让了垂直方向、水平方向的刀具加工路径，在完成工件装夹后，无需二次装夹即可完成水平端面、垂直侧面的V型切口加工，有效减少重复装夹带来的定位误差，提升小规格墓碑石材构件的加工精度与生产效率。治具的主体结构采用高强度合金钢材质，经调质处理后整体刚性充足，可承受石材加工时的切削振动，长期使用不易产生结构变形，能够稳定保持夹持定位精度，适合小批量多批次的墓碑石材零配件加工作业使用。
