带斜楔侧抽机构的倒装式转移冲压模具

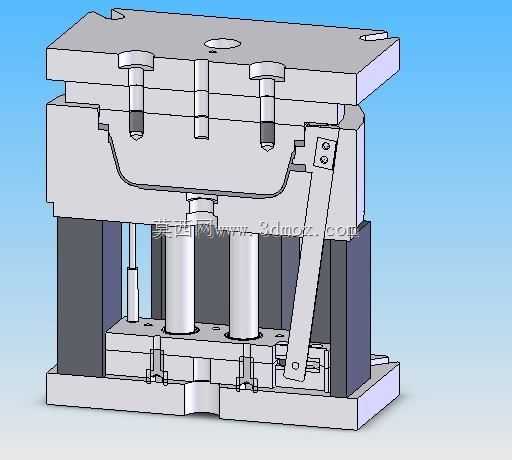

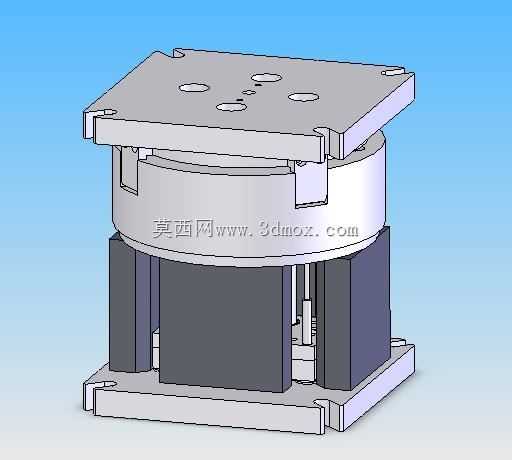

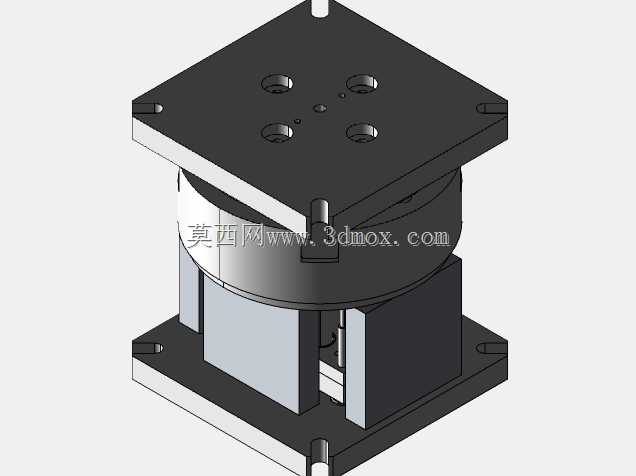

这套转移模主要应用于中小型五金冲压件的多工序连续成型作业场景，常见于家电五金配件、汽车小型结构件、消费电子金属外壳的批量冲压生产环节，可在单台压力机的单次行程内完成工件的冲裁、弯曲、成型、侧孔冲制多道工序，替代传统多台单工序模分散作业的生产模式，大幅降低工件在不同工位间转运的定位误差，提升冲压件的尺寸一致性与生产效率。模具整体采用倒装式结构布局，凸模组件安装在上模部分，凹模及斜楔侧抽机构布置在下模区域，模架采用标准后侧导柱导向结构，导柱与导套采用过盈配合压入模座，合模过程中可保证上下模的对中精度控制在0.02mm以内，满足精密冲压件的形位公差要求。上模部分设置有独立的弹性卸料结构，通过矩形弹簧提供卸料力，开模时可将箍在凸模上的料边平稳卸下，避免工件随上模上行产生变形；下模部分除了设置成型凹模型腔外，还集成了斜楔驱动的侧抽芯机构，当模具下行至闭模状态前，斜楔块通过斜面驱动侧滑块向前运动完成侧孔冲制或侧向成型动作，开模时滑块在复位弹簧的作用下退回初始位置，避免工件顶出时与侧型芯发生干涉。模具的安装边界适配常规160吨开式压力机的工作台尺寸，上下模座分别设置有标准的模柄孔与压板槽，可直接通过压板或模柄完成与压力机滑块、工作台的固定安装，无需额外制作过渡连接工装。设计过程中针对成型过程中料流的走向做了针对性的避让，在易产生应力集中的转角位置设置了合理的圆角过渡，避免冲压过程中出现料件开裂的问题，同时所有易磨损的冲头、镶块均采用快换式结构设计，生产过程中出现磨损时可快速更换，无需整模拆解，有效缩短设备停机维护的时间。模具的顶出机构采用独立的弹顶结构，通过顶杆将成型完成的工件从凹模型腔中平稳顶出，顶出力均匀分布在工件的非成型面区域，避免顶出过程中在工件表面留下顶出痕迹，保障成型工件的外观质量。
