通用桥式起重机吊钩结构设计

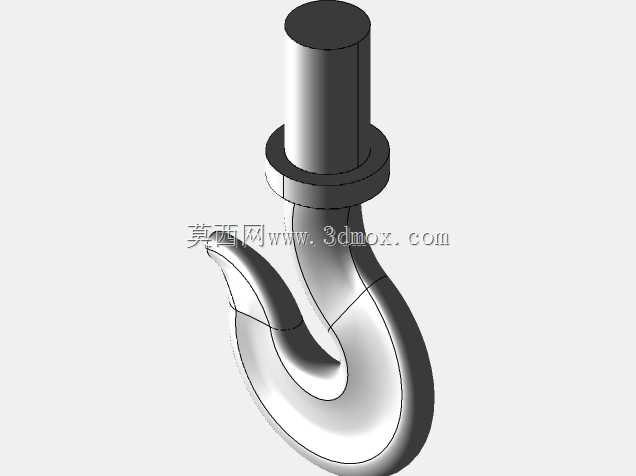

在工业生产的物料搬运场景中，桥式起重机吊钩是承担载荷传递、实现重物起吊作业的核心受力部件，广泛应用于厂房内重型工件转运、仓储货场装卸、港口码头散货与件货吊装、重型设备安装就位等各类起重作业场景，是连接起重钢丝绳与被吊重物的关键衔接构件，其结构合理性直接关系到起重作业的安全可靠性与吊装效率。该吊钩采用直柄单钩结构设计，上部为圆柱形直柄安装段，配套设置环形定位凸台，用于与吊钩横梁、推力轴承等上部安装组件配合，实现吊钩的360度自由回转，方便作业过程中调整被吊重物的朝向，降低吊装过程中钢丝绳扭转打结的风险。钩身部分采用平滑过渡的大曲率弧形钩体设计，钩尖位置设置防脱挡边结构，配合配套的防脱棘爪装置可避免吊装过程中吊索从钩口滑出，有效防范脱钩坠落的安全隐患。设计过程中严格遵循起重机械受力构件的强度设计规范，钩身截面从直柄段到钩尖段采用渐变式截面设计，在钩身最大受力的弯曲段适当加大截面厚度，同时通过平滑的曲面过渡降低应力集中系数，避免长期交变载荷作用下出现疲劳裂纹，整体结构在保证额定承载能力的前提下尽可能优化材料分布，降低吊钩自身重量，减少起重机构的无效载荷消耗。从安装边界来看，上部直柄段的直径与长度尺寸适配常规桥式起重机的吊钩螺母、横梁安装孔位尺寸，可直接替换同吨位等级的常规吊钩组件，无需对起重机的起升机构上部结构做额外改造；钩身的开口尺寸、钩腔深度适配常用的钢丝绳吊索、卸扣、吊装带等吊具的连接尺寸，可满足不同类型吊具的挂接需求，钩身外侧的圆弧曲面经过圆滑处理，可避免挂接吊具时对吊索造成切割损伤，延长吊具的使用寿命。实际作业过程中，吊钩承受起吊重物的垂直拉力、起制动过程的动载荷以及重物摆动带来的侧向载荷，该结构通过合理的曲率设计让载荷在钩身截面均匀分布，直柄段与凸台的配合结构可将上部载荷平稳传递至推力轴承与横梁结构，保证回转动作顺畅无卡滞，即使在频繁起吊的作业工况下也能保持稳定的受力状态，适配常规车间内5到50吨等级桥式起重机的日常吊装作业需求，可覆盖机械制造、冶金、仓储、物流等多个行业的常规物料吊装场景。
