保持架注塑成型模具型腔结构设计

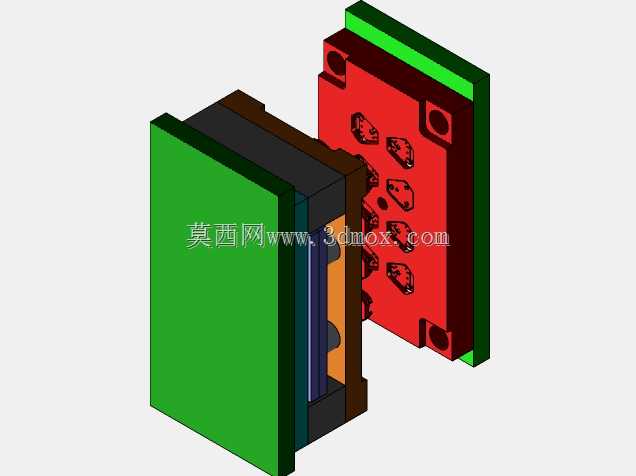

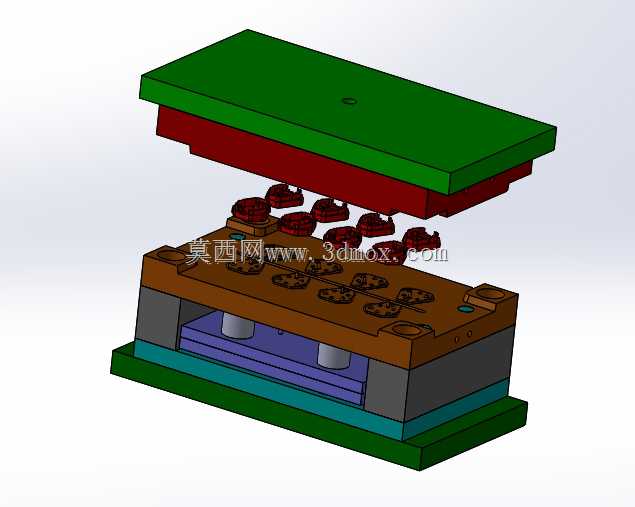

这套模具结构主要应用于轴承保持架类塑胶零件的批量注塑生产场景，在精密轴承零部件制造领域，保持架作为包裹并均匀分隔滚动体的核心配套零件，其成型精度直接影响轴承整体的运转稳定性与使用寿命，该套型腔结构正是针对这类带复杂多孔位、均匀排布特征的保持架零件开发的专用成型工装。从实际生产用途来看，这套结构承担着保持架注塑过程中型腔成型、合模导向、顶出脱模的全流程功能，上模型腔部分对应保持架的外轮廓与上表面成型特征，下模部分集成了成型保持架兜孔、分隔筋的细小镶件结构，能够一次性完成多腔排布的保持架零件注塑成型，有效提升单模次生产效率，适配中小型卧式注塑机的安装使用需求。在功能特性设计上，整套结构采用分层堆叠的模架布局，最上层的绿色固定板承担上模部分的设备连接与锁模力传递作用，红色的上模型腔镶件通过定位销与固定板精准连接，保证合模时型腔的同轴度与贴合精度；下模部分棕色的型腔主体设置了多组均匀排布的成型腔位，对应单模次可成型的保持架零件数量，下方的蓝色顶出板结构内置多根顶杆，能够在开模后平稳将成型后的保持架零件从型腔中顶出，避免零件顶出变形，灰色的支撑块为顶出机构预留足够的行程空间，最下层的绿色底板承担下模部分的设备固定与整体承重作用。设计思路上充分考虑了保持架零件的结构特点，针对保持架上均匀分布的兜孔、薄壁分隔筋等易出现填充不足、脱模卡滞的问题，在型腔排布上采用对称式流道布局，保证熔融塑胶能够均匀填充到每个型腔的各个角落，同时在细小成型部位预留了排气间隙，避免注塑过程中出现困气导致的缺胶、烧焦缺陷；合模导向结构设置在模架四角，保证上下模合模时的精准对位，避免型腔错位导致的零件壁厚不均问题。在安装边界与外形适配方面，整套模架采用标准模架的尺寸规格设计，上下模的安装孔位匹配常规注塑机的模板安装尺寸，整体开合模行程适配常见中小型注塑机的开模行程参数，顶出机构的顶出行程经过精准计算，既保证零件能够完全脱离型腔，又避免顶出行程过大导致的机构碰撞，模架整体的长宽尺寸控制在适配对应注塑机拉杆间距的范围内，无需额外改装设备即可直接上机安装使用，各层模板之间通过内六角螺丝与定位销实现刚性连接，保证生产过程中模架的整体刚性，避免长期生产出现模板变形影响零件成型精度。
