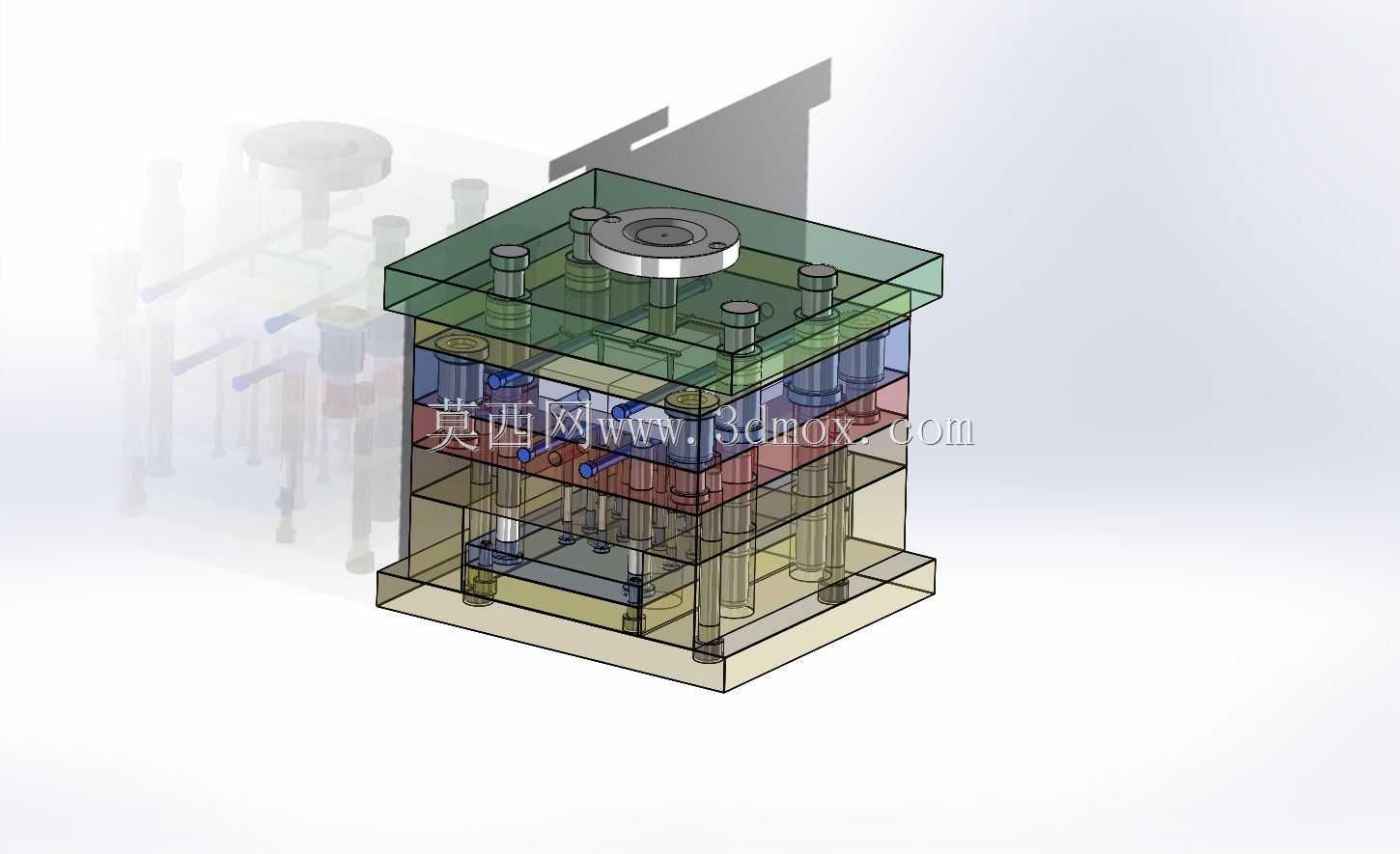

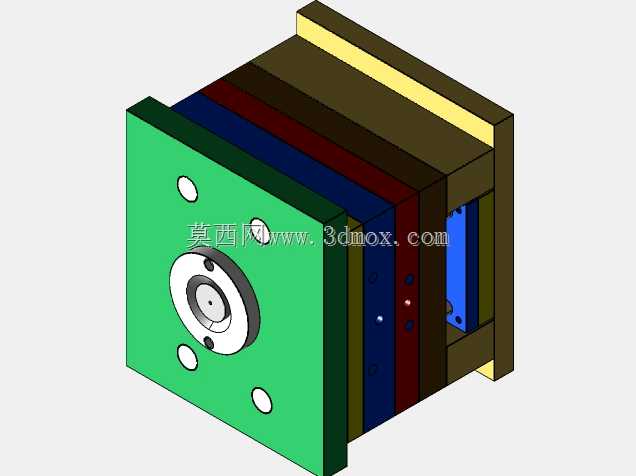

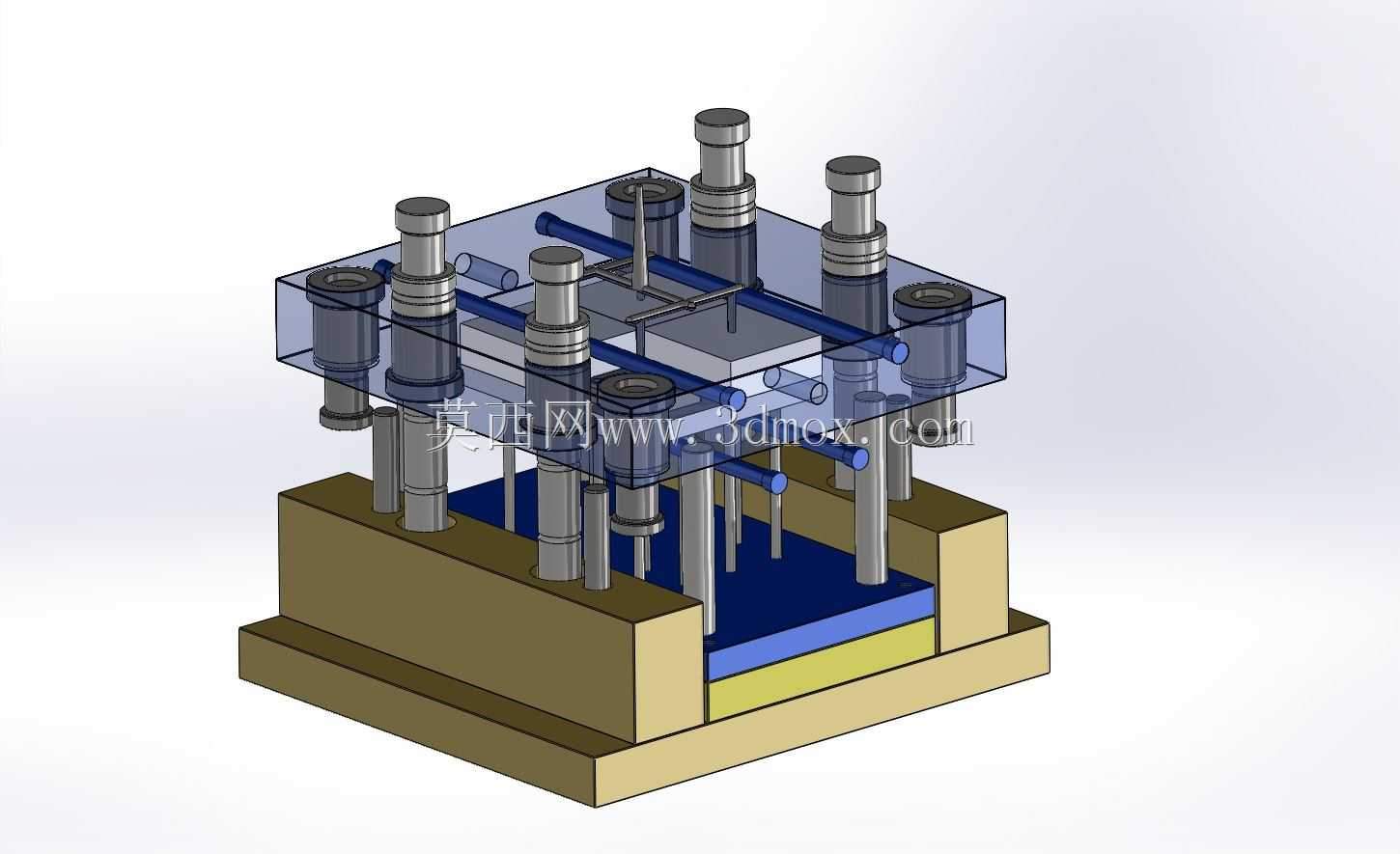

透明分层式注塑注射模具结构展示

这套注射模主要应用于批量塑胶制品的注塑成型生产场景，常见于消费电子外壳、日用塑胶配件、小型工业塑胶零部件的生产加工环节，是注塑生产环节中直接决定制品成型精度、外观质量与生产效率的核心工艺装备。整套模具采用标准两板模改良结构设计，从上至下依次排布定位环、浇口套、定模板、动模板、支承板、顶出固定板、顶出底板、动模座板等核心功能层，各层之间通过导柱导套实现精准合模导向，合模过程中可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免出现披锋、错模等成型缺陷。在功能设计上，模具内部集成了完整的浇注系统、冷却系统、顶出系统与排气结构：浇注系统采用侧浇口进料形式，可适配多数流动性中等的热塑性塑胶原料，熔体填充过程中压力损失小，填充效率高，成型后浇口残留易处理；冷却系统采用多层环绕式水路设计，分别在定模、动模核心成型区域布置循环冷却通道，可保证成型过程中模温均匀分布，将制品冷却定型时间缩短30%左右，有效提升单批次生产节拍；顶出系统采用圆顶针均匀排布设计，顶出力分布均衡，顶出过程中不会造成制品顶白、变形等问题，可适配不同结构形状的塑胶制品脱模需求；分型面位置设置了细密排气槽，可在熔体填充过程中快速排出型腔内的空气，避免制品出现烧焦、气泡、填充不足等质量问题。从安装边界来看，整套模架外形规整，长宽尺寸适配市面上多数100-160吨规格的卧式注塑机安装要求，定位环尺寸符合通用注塑机定位孔标准，浇口套球面半径与注塑机喷嘴尺寸匹配，无需额外改装即可直接上机安装使用。模具的各零部件均采用标准化设计，导柱、导套、顶针、紧固螺丝等配件均采用行业通用标准规格，后期生产维护过程中易损件更换便捷，可大幅降低模具的运维成本与停机维护时间。在结构设计过程中充分考虑了加工工艺性，各模板的加工基准统一，型腔型芯可采用数控铣、电火花等常规机加工工艺完成加工，无需特殊定制加工设备，整体加工成本可控，适合中小批量塑胶制品的生产开发需求，也可作为模具结构教学、新入行设计人员学习模架布局的参考结构样例。
