U型把手注塑成型模具结构设计

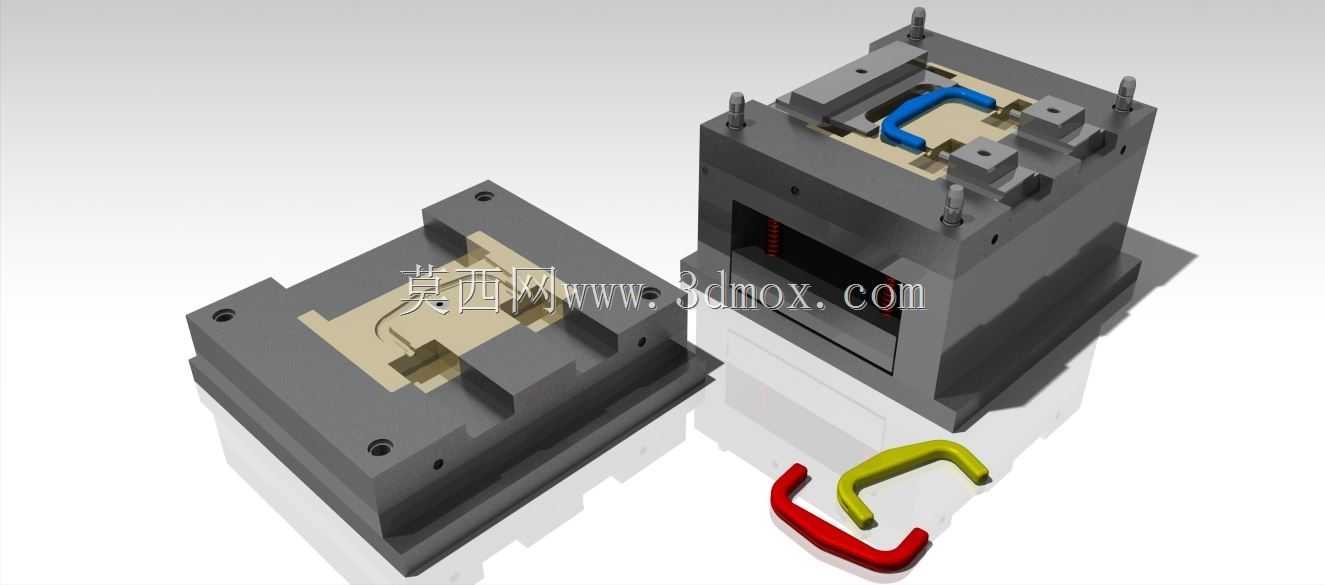

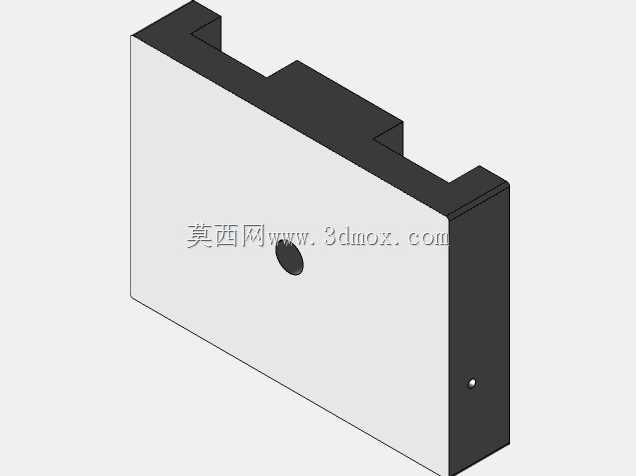

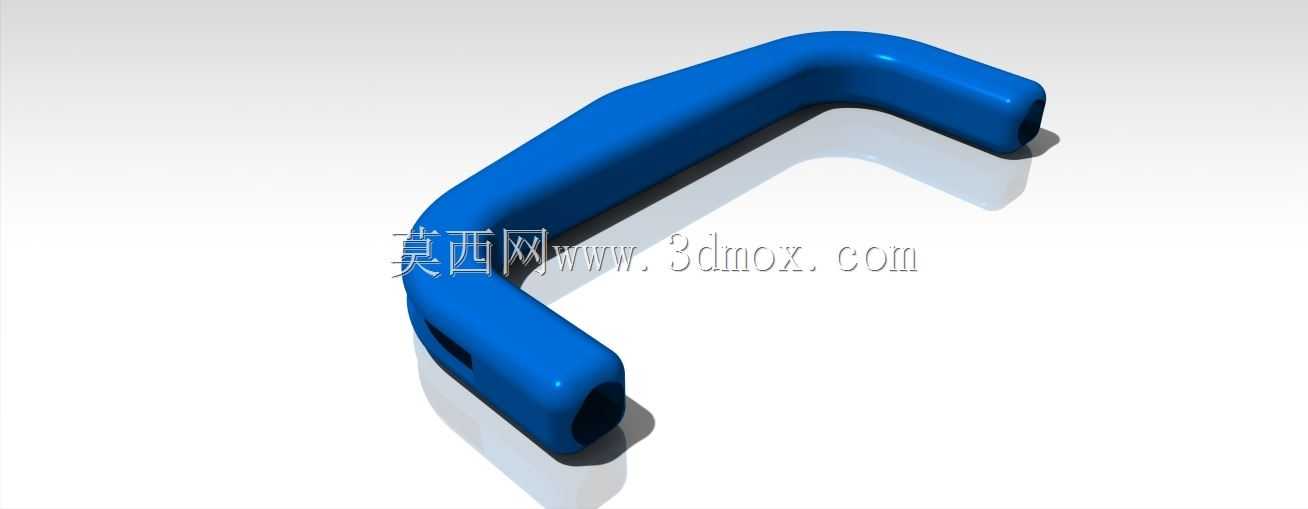

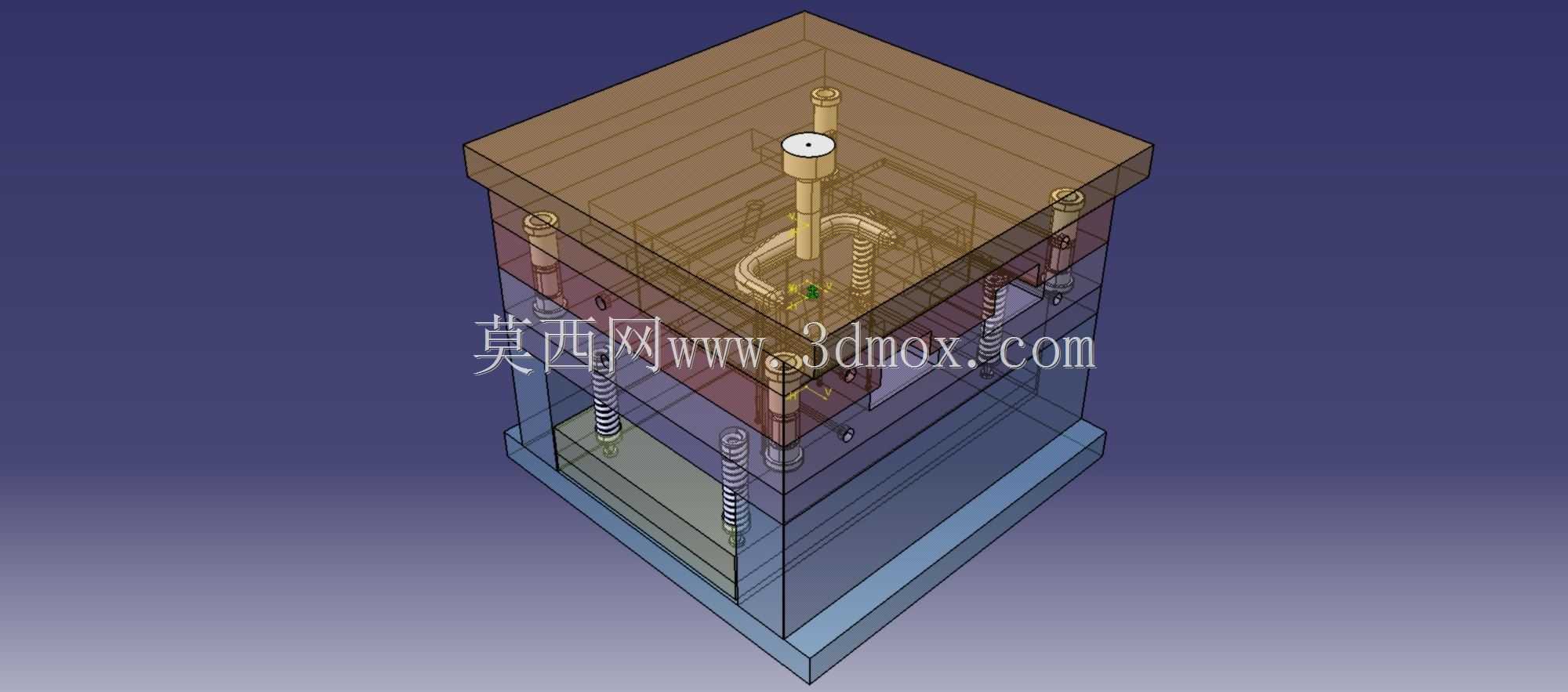

这套模具面向民用五金、家电、小型交通工具配件领域的U型塑料把手批量注塑生产场景，这类把手广泛应用于工具箱提手、小家电拎手、储物箱扣手、小型代步车扶手等部位，日常使用中需要承受反复提拉的载荷，同时兼顾握持手感与外观一致性，因此对模具的成型精度、脱模稳定性、量产寿命都有明确要求。模具采用两板模经典结构布局，分为定模侧与动模侧两大核心部分，定模侧负责完成把手外观面的成型，型腔表面做了精细抛光处理，确保成型后的把手外表面无熔接痕、缩印、飞边等外观缺陷，满足终端产品的外观质检要求；动模侧设置型芯结构，负责成型把手的内侧结构，同时集成了顶出、冷却、导向全套功能模块。在设计思路上，针对U型把手的弧形弯曲结构，设计师将分型面设置在把手的最大轮廓边线处，避免分型线落在握持接触的核心区域，同时减少合模时的错位风险，保证产品的壁厚均匀性，整体壁厚控制在2.2mm，既满足结构强度要求，也避免壁厚不均导致的冷却收缩变形问题。冷却系统采用随形水路设计，围绕U型型腔的弯曲走向布置循环冷却水道，确保模温均匀分布，将成型周期控制在合理区间，同时减少产品翘曲变形的概率，量产时的尺寸稳定性可控制在±0.1mm公差范围内。导向系统采用四根精密导柱导套配合，分别布置在模架的四个角位，合模时提供精准导向，避免型腔型芯错位碰伤，延长模具的整体使用寿命。顶出机构采用顶块与顶杆组合的方式，针对U型把手的两个端部与弧形中段分别设置顶出点位，保证顶出力均匀分布，避免顶出时产品出现发白、变形甚至断裂的问题，同时顶杆位置设置在产品非外观面，不会在把手的握持区域留下顶出痕迹。模具的安装边界适配常规120吨级卧式注塑机的安装尺寸，模架长宽尺寸为240mm*280mm，闭合高度220mm，最大开模行程180mm，可直接适配常规注塑机的拉杆间距、定位圈尺寸与浇口套接口，无需额外改装即可上机调试生产。浇口采用侧浇口进料方式，进料点设置在把手的端部非外观区域，成型后可快速修剪浇口残留，不会影响产品的外观与使用手感。排气系统开设在分型面的熔体流动末端，深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免产品出现烧焦、缺胶问题，也不会产生飞边缺陷。这套模具的结构设计充分考虑了量产中的维护便利性，易损件均采用标准化配件，出现磨损时可快速更换，减少停机维护时间，适配大批量连续生产的需求，成型后的塑料把手强度达标，握持弧度贴合手型，可满足多行业的配件配套需求。
