CNMM250932方形车削刀片结构设计

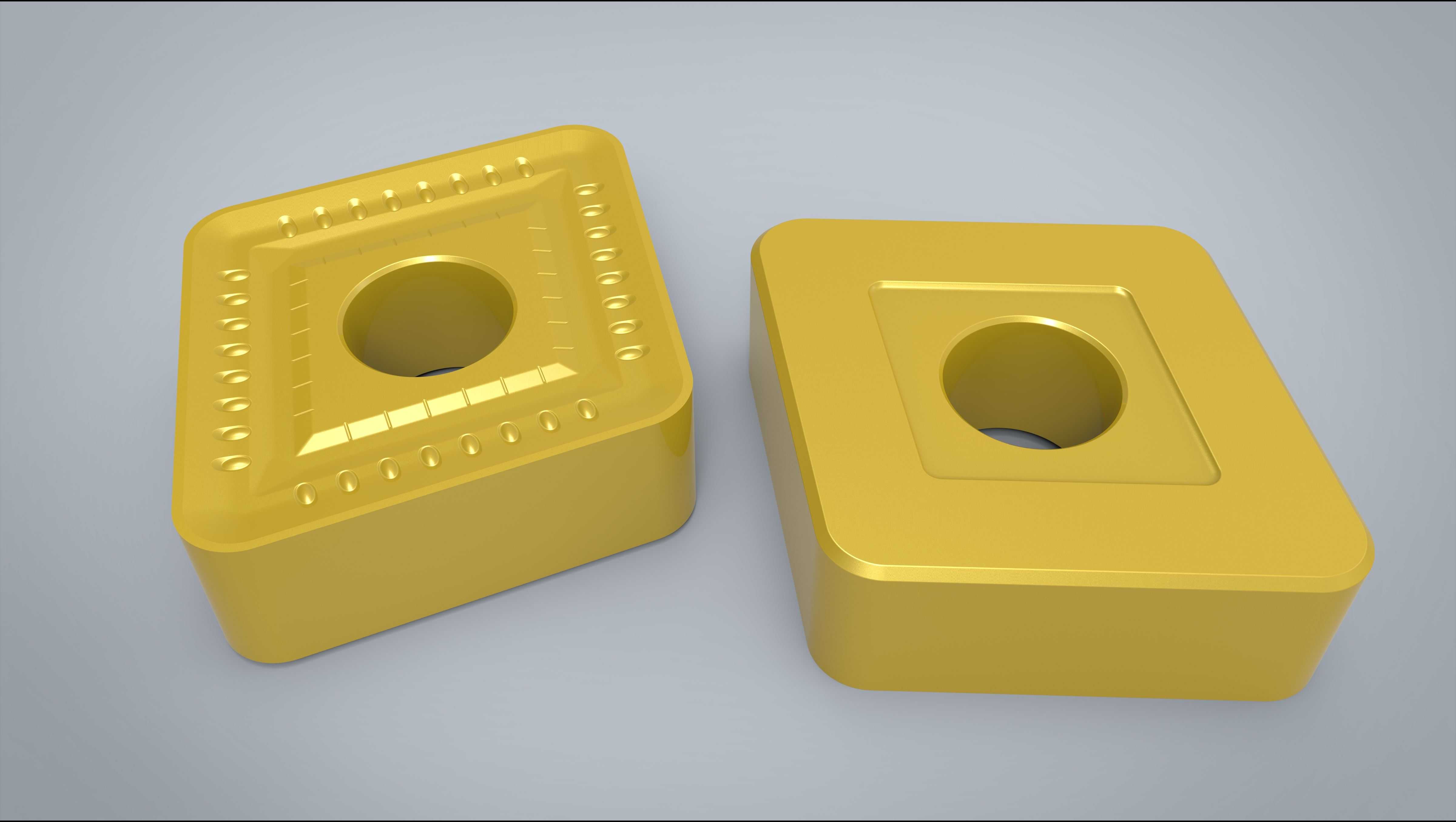

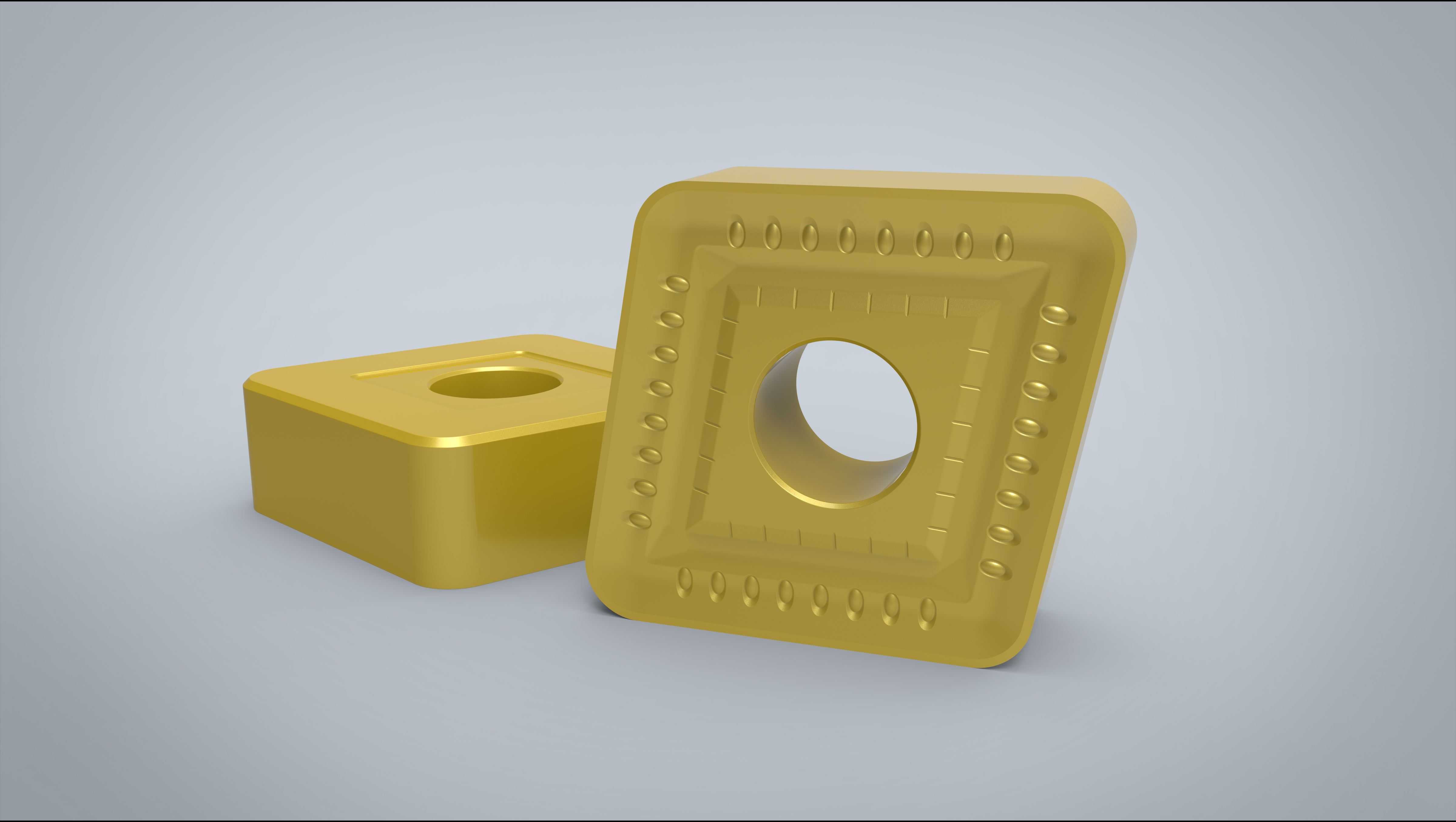

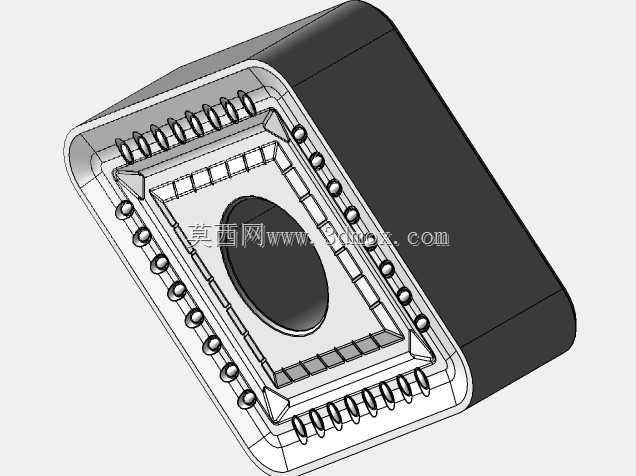

这款方形可转位车削刀片，是针对钢件、铸铁类材料的连续与断续车削工况开发的切削元件，目前在普通卧式车床、数控车床的外圆、端面、仿形车削工序中应用广泛，尤其适配中等切深、中等进给的粗加工到半精加工场景，能在普通碳素结构钢、合金结构钢、灰铸铁的批量车削作业中保持稳定的切削表现。从结构设计来看，刀片采用正方形带中心孔的构型，中心孔为标准的可转位刀片装夹定位孔，匹配杠杆式、楔块式等常见的外圆车刀刀杆装夹结构，安装时通过中心孔与刀杆定位销配合，配合侧面压紧结构即可实现牢固装夹，刀片单刃磨损后可松开压紧结构转动90度更换新的切削刃，无需重新对刀即可继续加工，能有效减少停机换刀的辅助时间。刀片的切削区域设计了环绕刃口的断屑槽结构，槽型的凸起与凹陷构型经过切削参数匹配验证，在进给量0.15-0.4mm/r、切深1-5mm的常规切削参数区间内，能引导切屑形成规则的C型屑或短螺旋屑，避免长切屑缠绕工件、刀具，保障加工过程的排屑顺畅，减少切屑刮伤已加工表面的概率。刃口部分做了钝化强化处理，能在断续切削时承受一定的冲击载荷，降低刃口崩损的风险，适配铸件表面带硬皮、锻件余量不均的粗加工工况。从安装边界来看，刀片的正方形边长、厚度、中心孔直径均遵循可转位刀片的标准尺寸系列，能直接适配对应型号的标准可转位车刀刀杆，无需对刀杆做额外改装，装夹后刀片的刀尖高度与刀杆基准面的尺寸公差控制在标准范围内，能保证换刃后的刀尖位置精度，减少尺寸调整的工作量。在实际加工应用中，这类刀片常被用于轴类零件的外圆粗车、盘类零件的端面车削、台阶轴的台阶面加工，在普通机床的小批量加工和数控车床的批量生产中都有较高的通用性，相比焊接式车刀，不需要工人自行刃磨，能降低对操作人员刃磨技能的要求，同时刀片的硬质合金基体材质一致性更好，能保持更稳定的切削寿命，减少加工过程中因刀具磨损导致的尺寸超差问题。设计过程中需要重点匹配断屑槽型与常用切削参数的对应关系，同时保证中心孔的定位精度、刀片各刃口的位置精度，确保每个切削刃转到工作位置时都能保持一致的切削角度，避免出现单刃切削性能差异过大的问题。
