PCB板铣削工位可调宽度输送设备

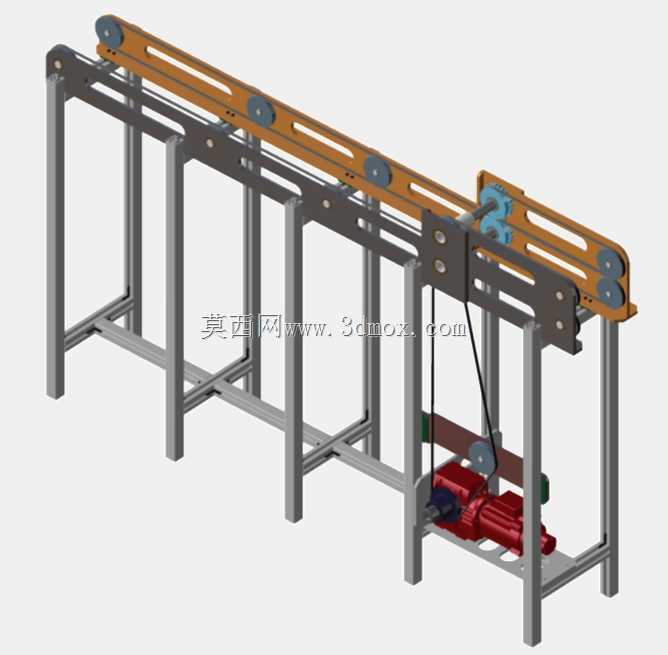

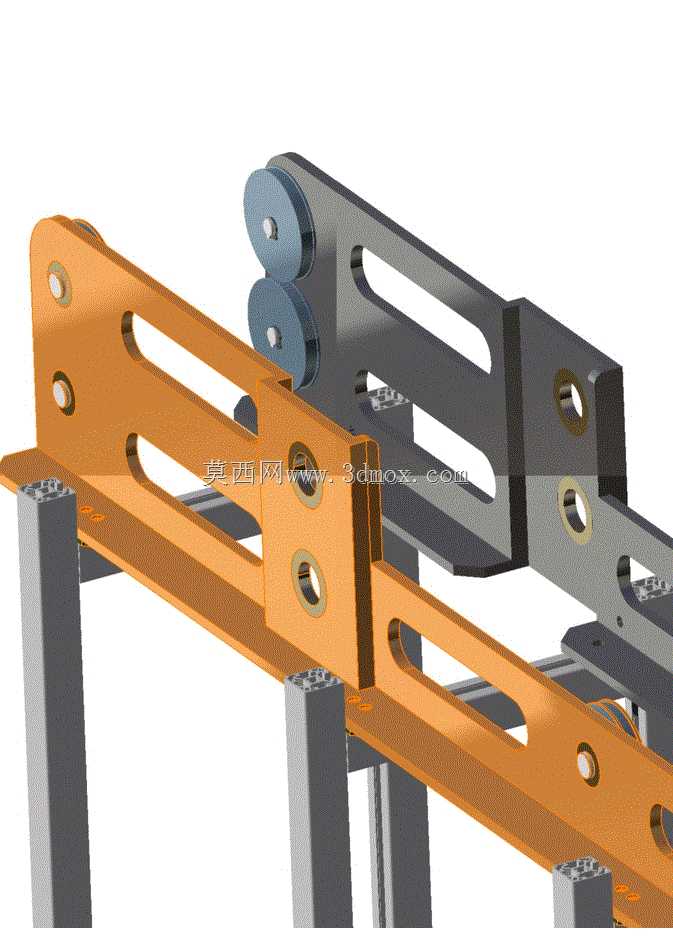

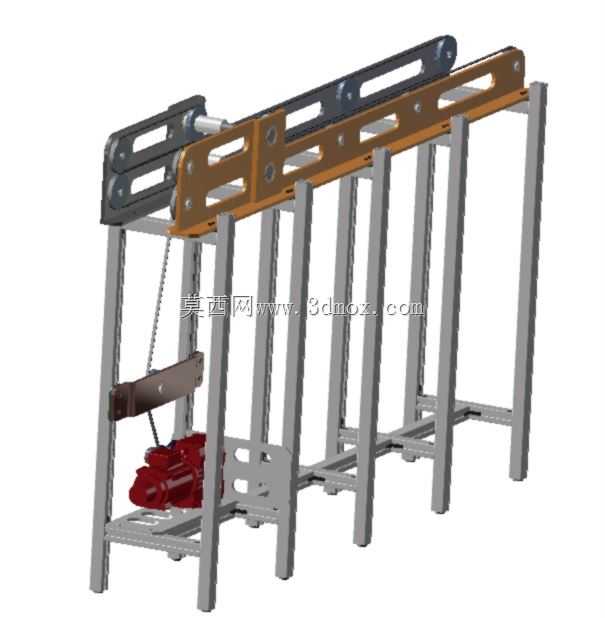

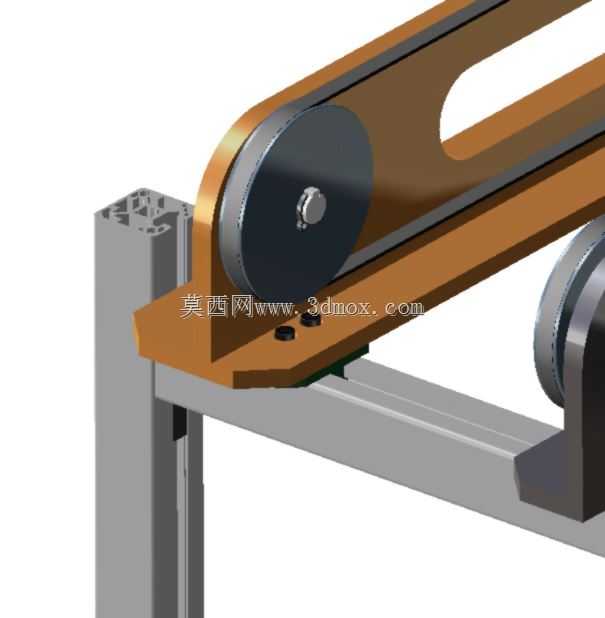

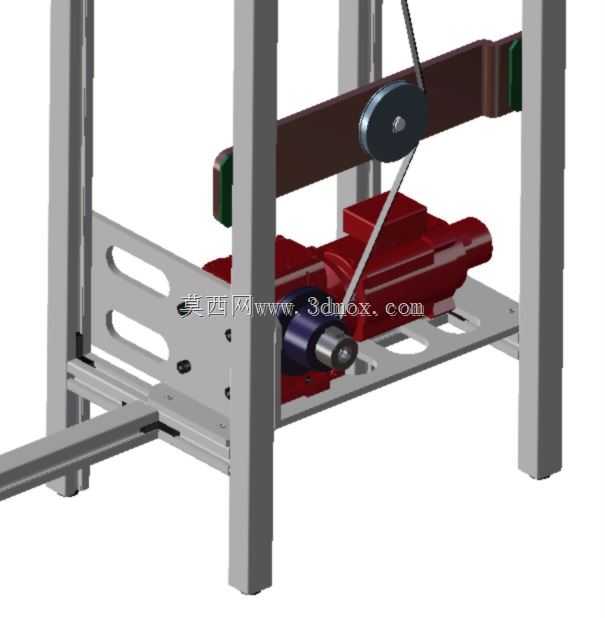

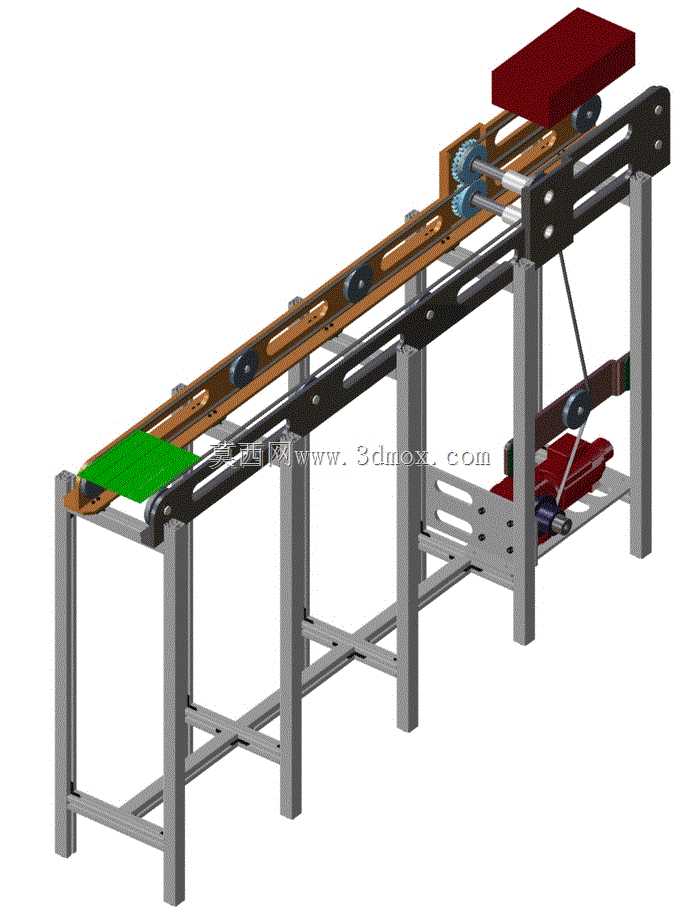

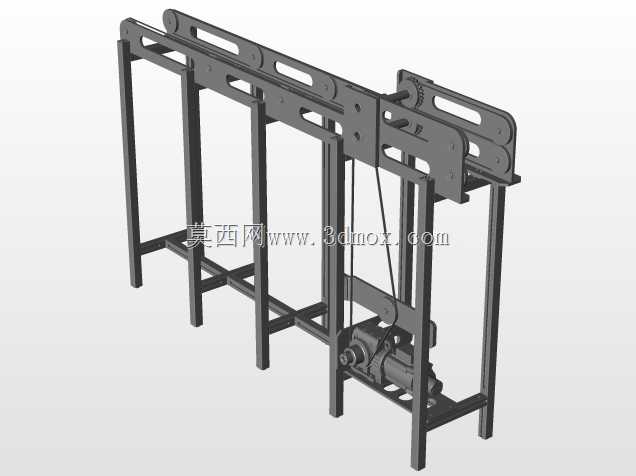

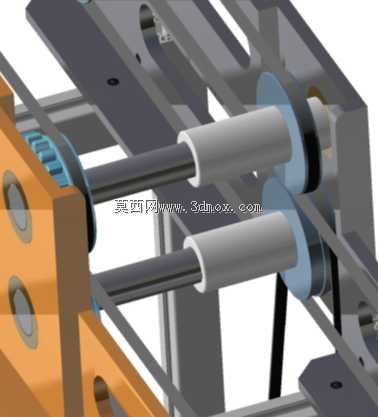

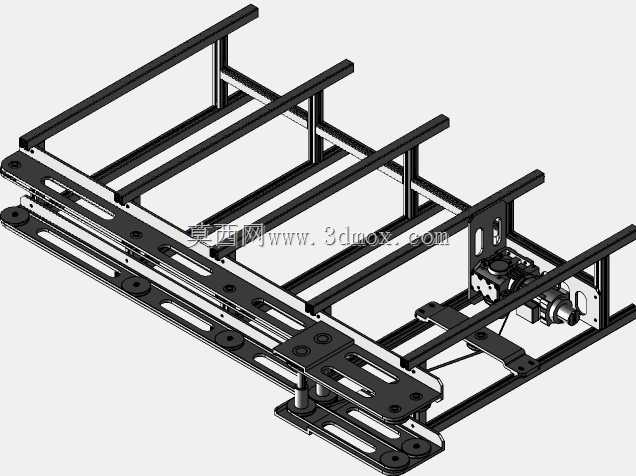

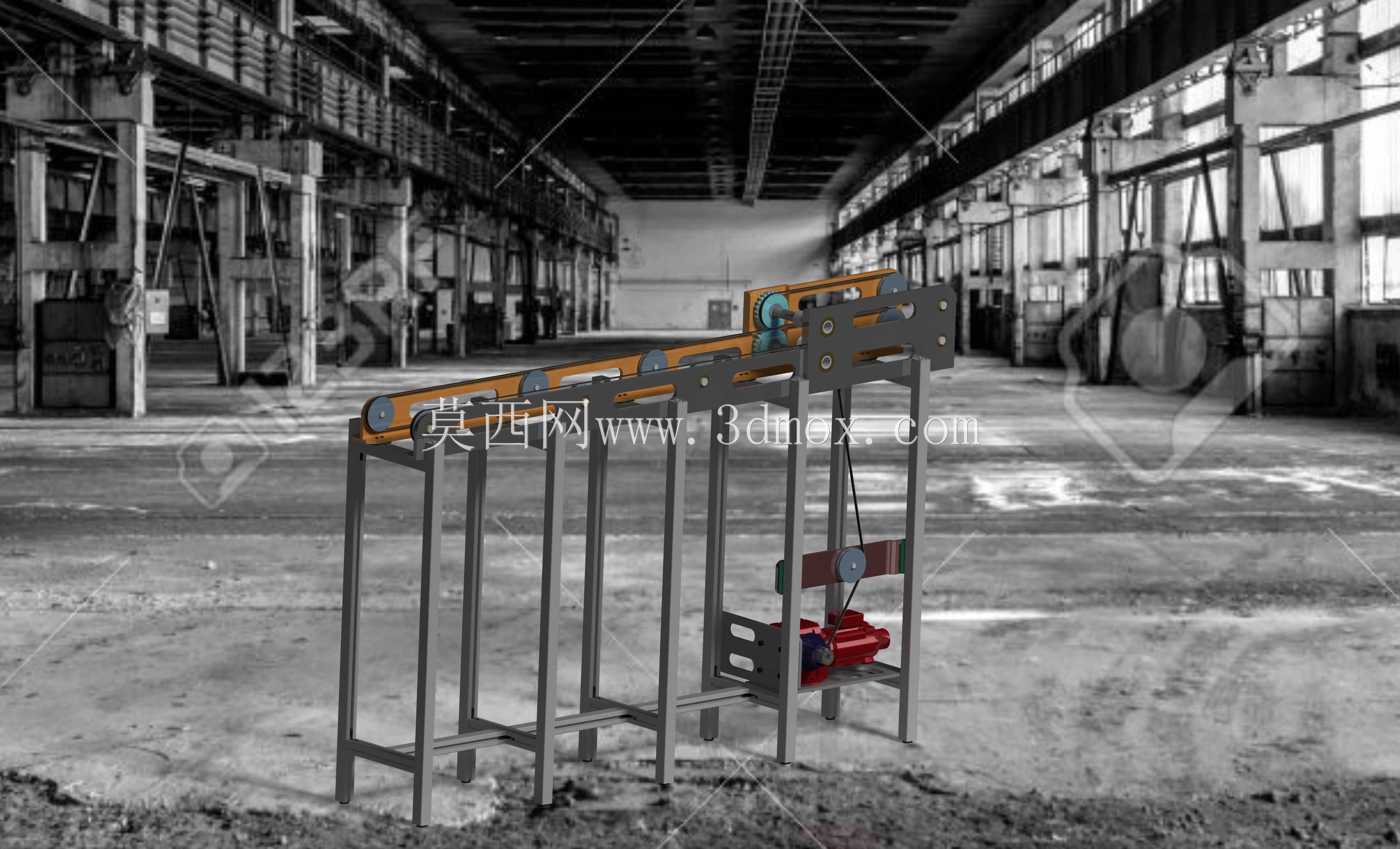

在PCB制造产线的工序衔接环节，不同加工工位间的板件转运一直是影响整线节拍的关键节点，这款针对铣削工位设计的输送设备，主要承担将前序工序产出的PCB板平稳转运至铣削加工站位的功能，适配产线连续化作业的流转需求。设备整体采用框架式立式结构，主支撑框架选用标准工业铝型材搭建，相比传统焊接钢机架，铝型材构件无需做表面防锈涂装处理，装配时依靠标准连接元件即可完成整机组装，后期调整机架跨度、增减附属构件时无需动火作业，能快速适配车间现场的布局调整需求。设备的输送执行部分采用平皮带作为承载构件，皮带工作面做了防滑处理，避免PCB板在输送过程中出现偏移、打滑问题，传动端采用电机配合带轮减速的驱动方案，动力输出平稳，运行噪音控制在车间作业允许的范围内，不会对工位周边的精密加工设备造成振动干扰。考虑到PCB生产中会涉及不同尺寸规格的板件加工，这款设备在设计时预留了宽度调节结构，两侧的皮带支撑导轨可通过手调锁紧机构调整横向间距，调节范围覆盖常规单面板、双面板以及小尺寸多层板的幅宽需求，调整时无需拆解主体结构，松开锁紧件滑动导轨至对应刻度位置后锁紧即可完成适配，切换生产规格的调整时间可控制在十分钟以内，能满足多品种小批量的PCB生产切换需求。从安装边界来看，设备采用落地式安装，底部支撑脚配置可调脚杯，可适应车间地面存在的小幅高度差，安装时不需要做预埋基础，按照产线对接的高度要求调整脚杯高度，保证输送面与前后工位的接驳面高度差控制在±2mm范围内即可完成部署，不会破坏车间现有地面结构。设备的动力单元布置在机架下部的空腔位置，既可以降低整机组的重心，提升运行稳定性，也能避免电机运行时的热量直接传导到输送面，防止PCB板因局部受热出现形变问题，传动部位的张紧结构做了外置设计，日常维护时不需要拆解机架护板，即可完成皮带张紧度调整、传动带更换等常规维保操作，降低后期运维的工作量。在实际产线布局中，该设备可直接对接前序的检测工位出料端与后续的PCB铣削设备进料端，输送速度可根据前后工位的加工节拍做对应调整，保证板件流转的连续性，避免出现工位待料或者板件堆积的问题，输送面的高度可根据对接设备的接口高度做定制化调整，适配不同厂商生产的铣削设备接驳要求。
