起重滑车吊钩组结构三维设计

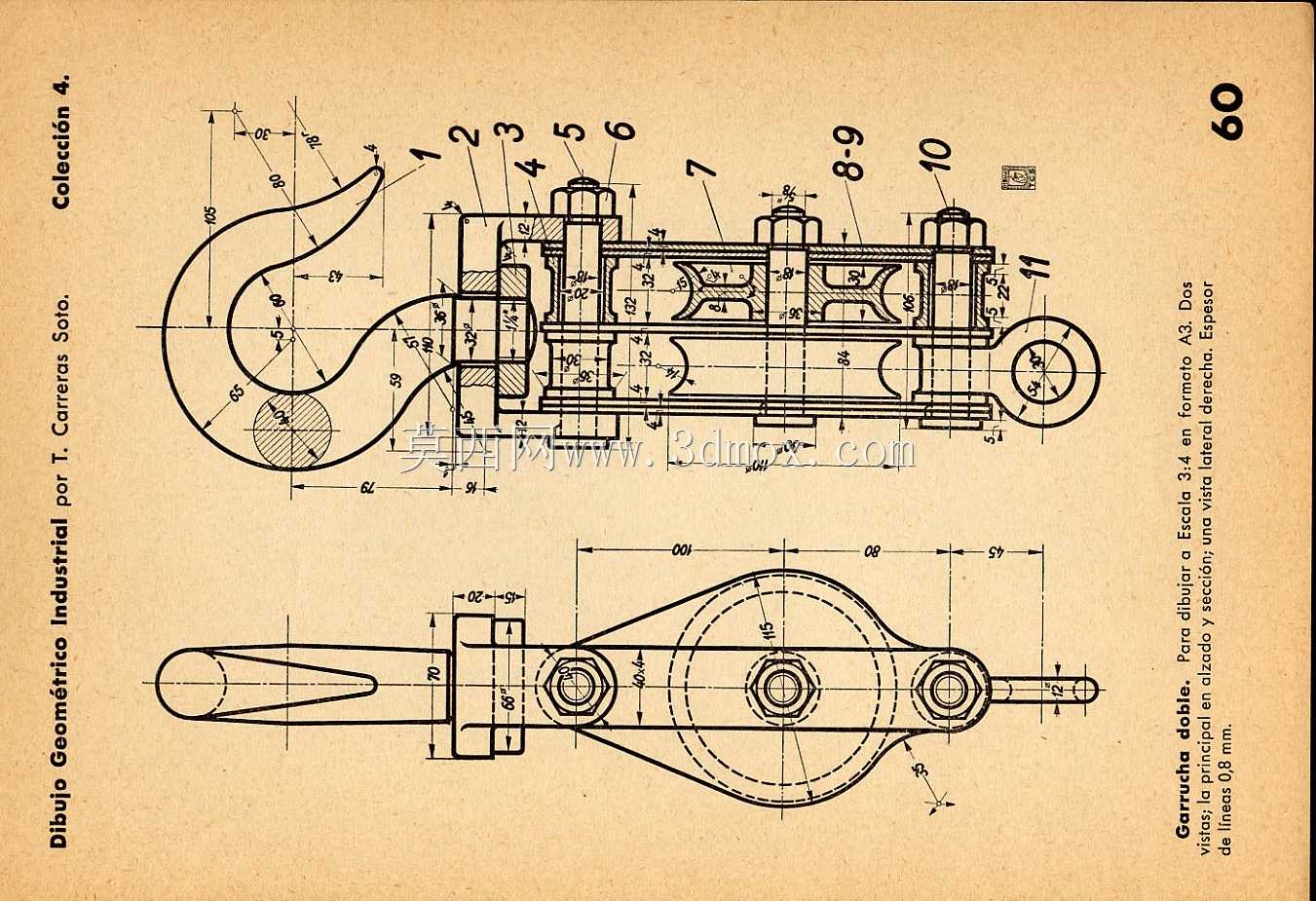

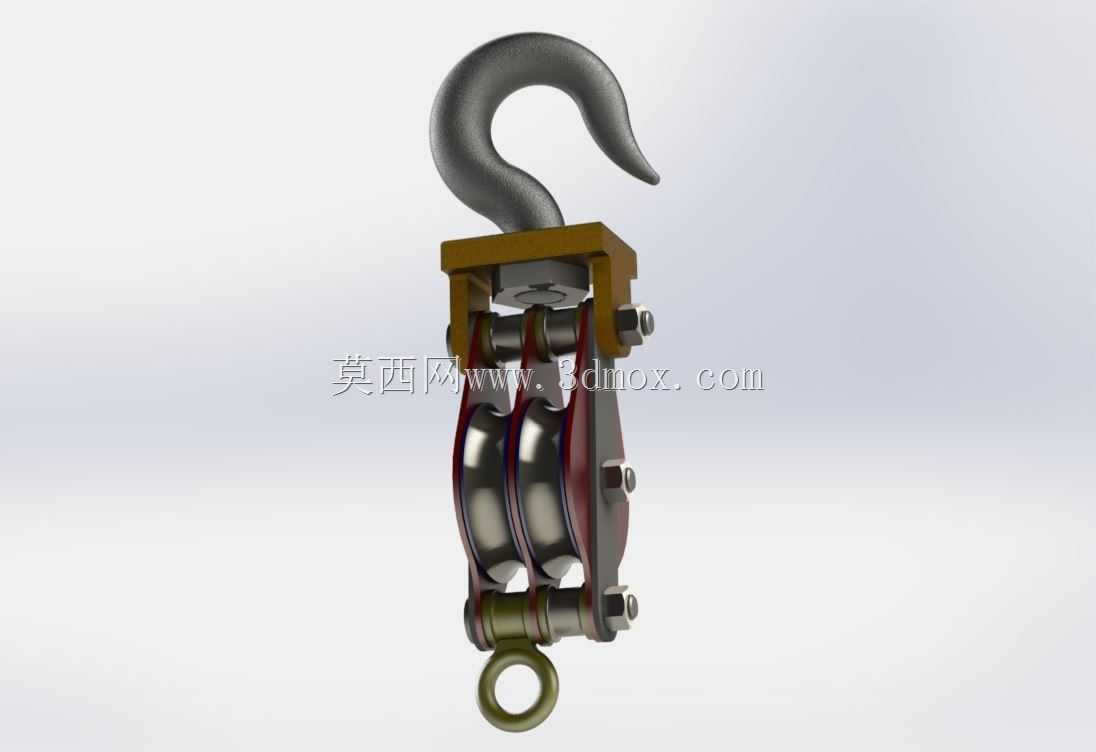

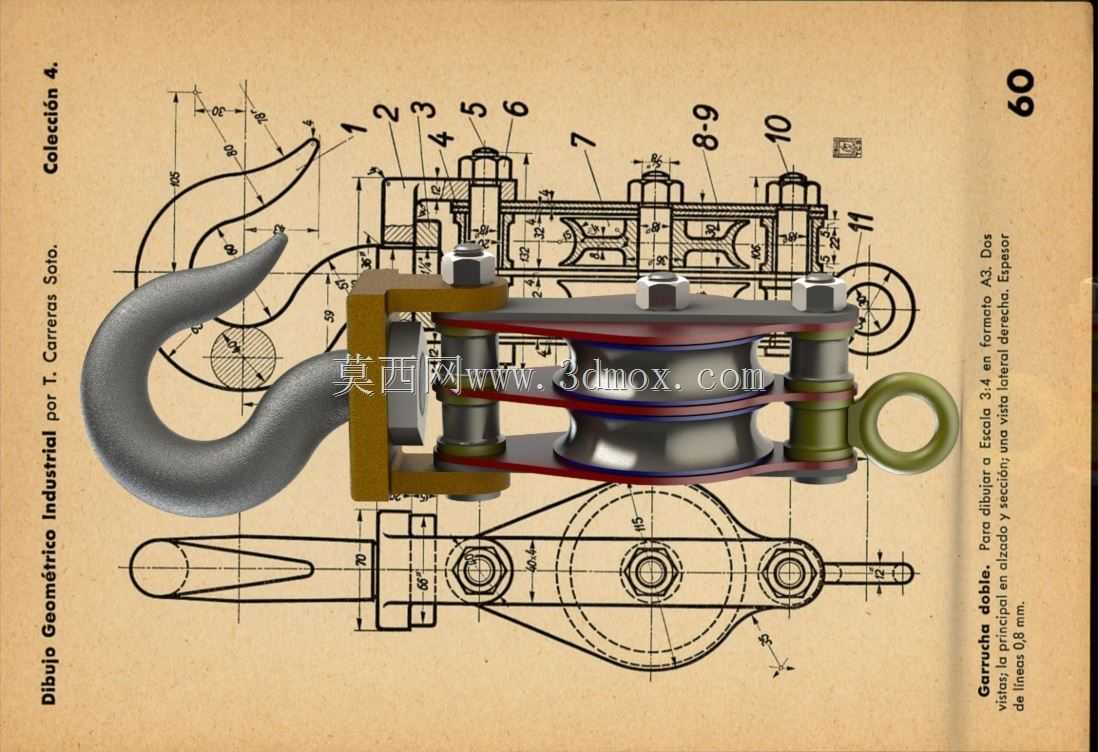

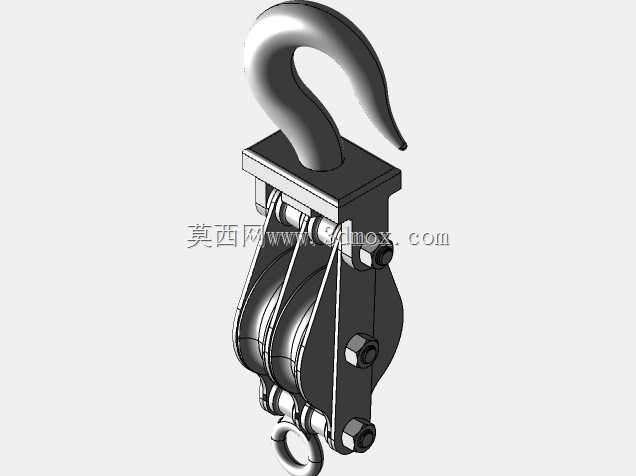

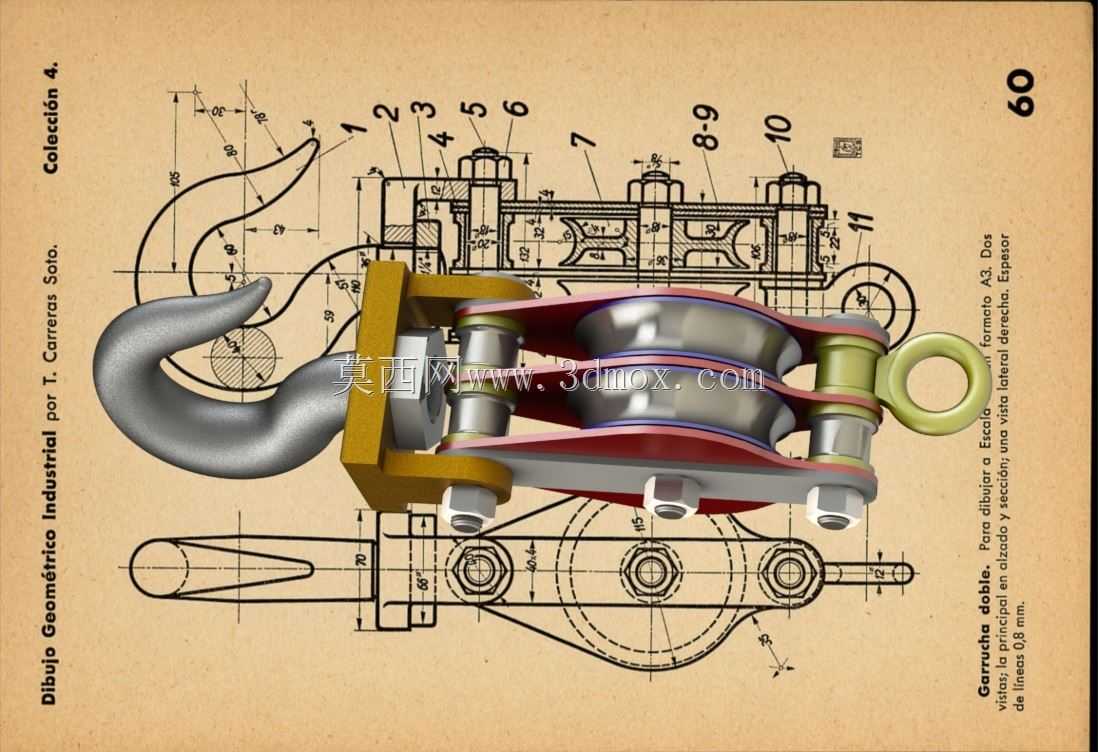

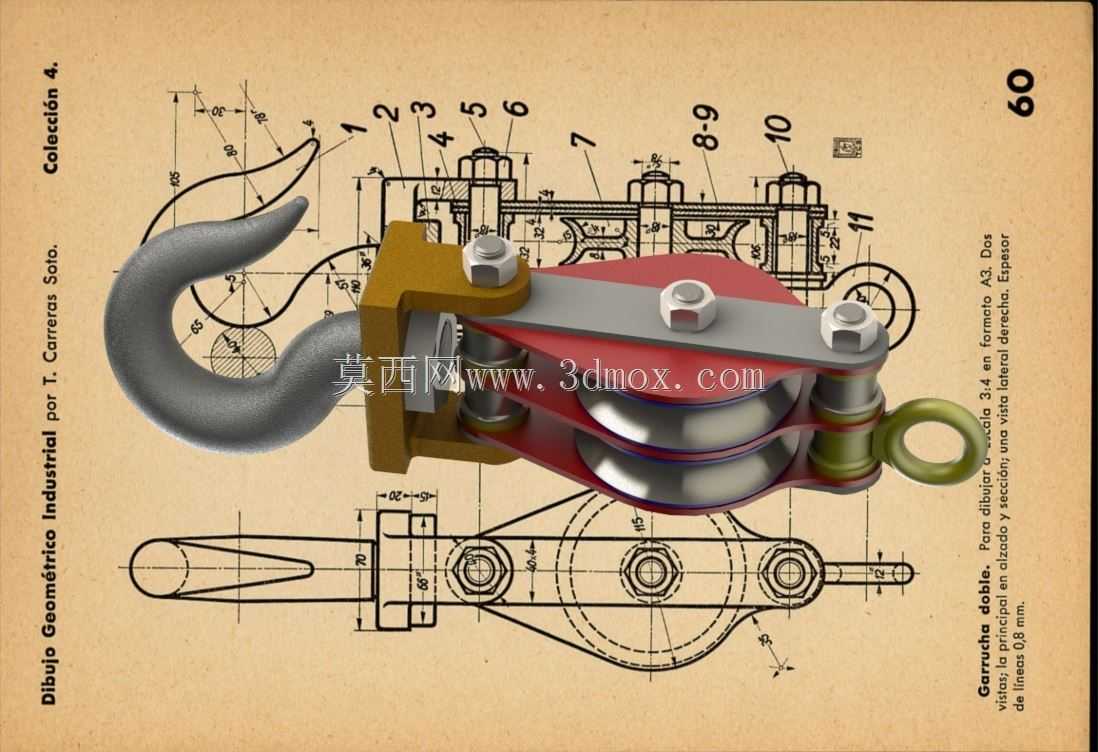

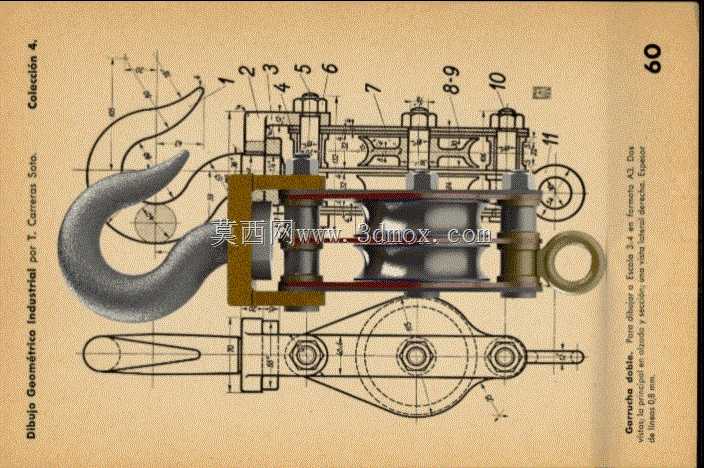

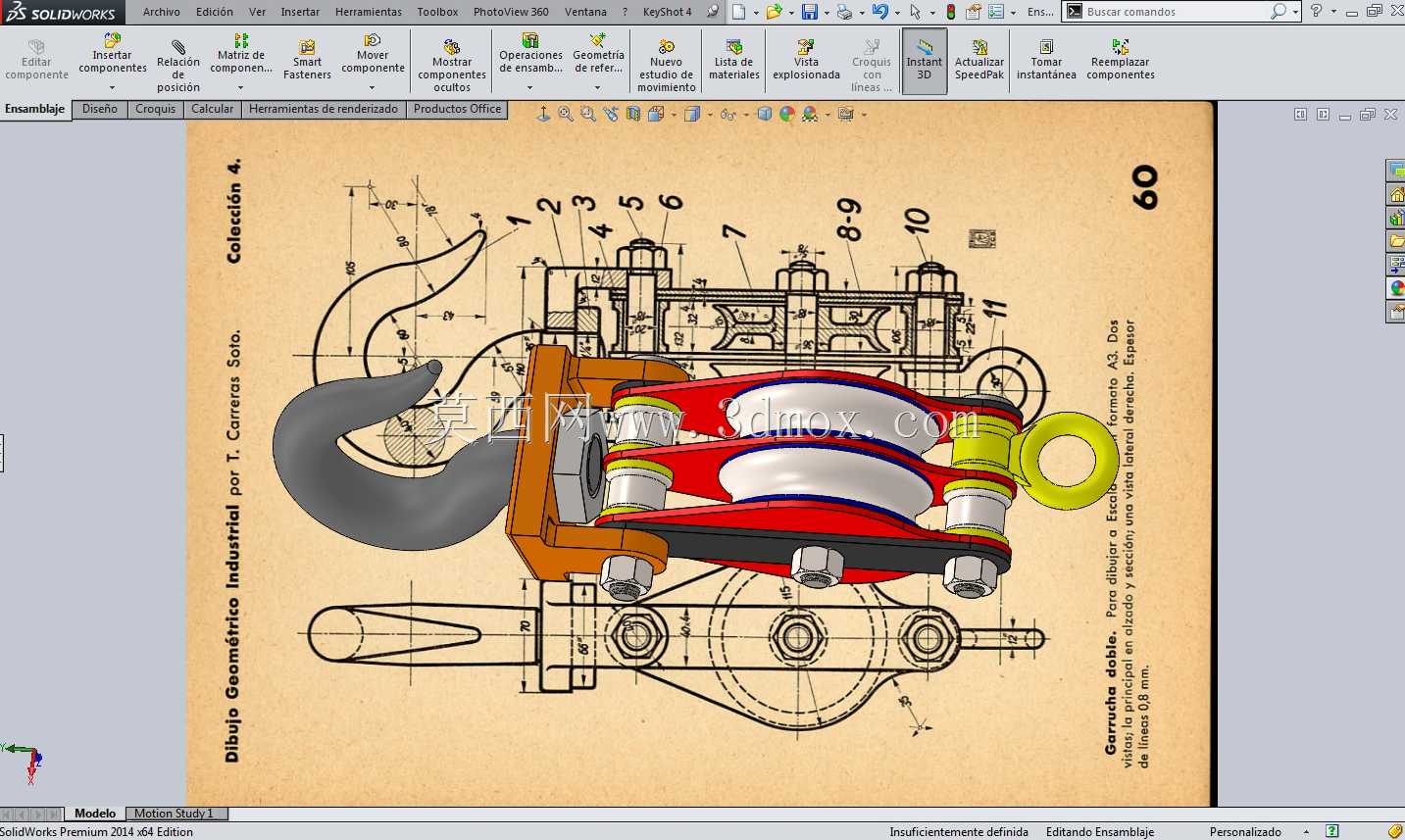

这款起重滑车吊钩组的结构设计，核心围绕重载吊装场景的受力可靠性展开，在车间重型工件转运、码头散货吊装、设备安装就位等常规起重作业场景中，这类部件是直接承接吊重载荷的核心执行端，所有结构细节都围绕载荷传递路径做了针对性优化。从功能特性来看，吊钩部分采用带安全防脱挡边的锻造钩体结构，钩身的曲率半径经过反复校核，避免吊索在受力时出现应力集中割损的问题，钩颈位置通过推力轴承与上架体连接，可在吊重状态下灵活360度旋转，方便作业时调整吊物朝向，不会因为吊索扭结产生额外附加载荷。滑轮组部分采用双滑轮并列布置，轮槽的弧度与常规起重钢丝绳直径匹配，轮缘做了加厚处理，防止钢丝绳脱槽，滑轮内部采用铜套衬套结构，可在定期注油润滑的条件下长期承受径向载荷，减少转动阻力。上架体与下钩架的连接采用对称布置的拉板结构，拉板上的销轴孔做了铰孔加工，配合高强度圆柱销轴实现各部件的铰接，所有销轴端部都设置了开口销防脱结构，避免作业过程中销轴窜动脱出。设计过程中优先考虑了安装边界的适配性，顶部吊环的内孔尺寸可适配常规起重卸扣的连接尺寸，整体组装完成后，钩体最低点到顶部吊环连接点的垂直距离控制在常规吊装作业的安全余量范围内，不会因为自身高度过大挤占吊重的有效起升空间。侧向轮廓上，两侧拉板的外边缘做了圆角过渡，避免在狭窄空间吊装时剐蹭周边设备或工件。从受力传递路径来看，吊重载荷通过吊钩传递到推力轴承，再分散到下横梁，通过两侧拉板传递到滑轮轴，最终由绕在滑轮上的钢丝绳将载荷传递到起重设备主机，整个路径上的每个受力截面都做了等强度设计，既避免了局部结构冗余增加自重，也不会出现应力薄弱点留下安全隐患。日常维护层面，所有铰接位置都预留了注油通道，可在不拆解整体结构的情况下完成润滑保养，滑轮的轮轴采用可拆卸设计，磨损后可单独更换配件，无需整体报废，降低长期使用的维护成本。
