旋翼式湿式水表壳体结构设计

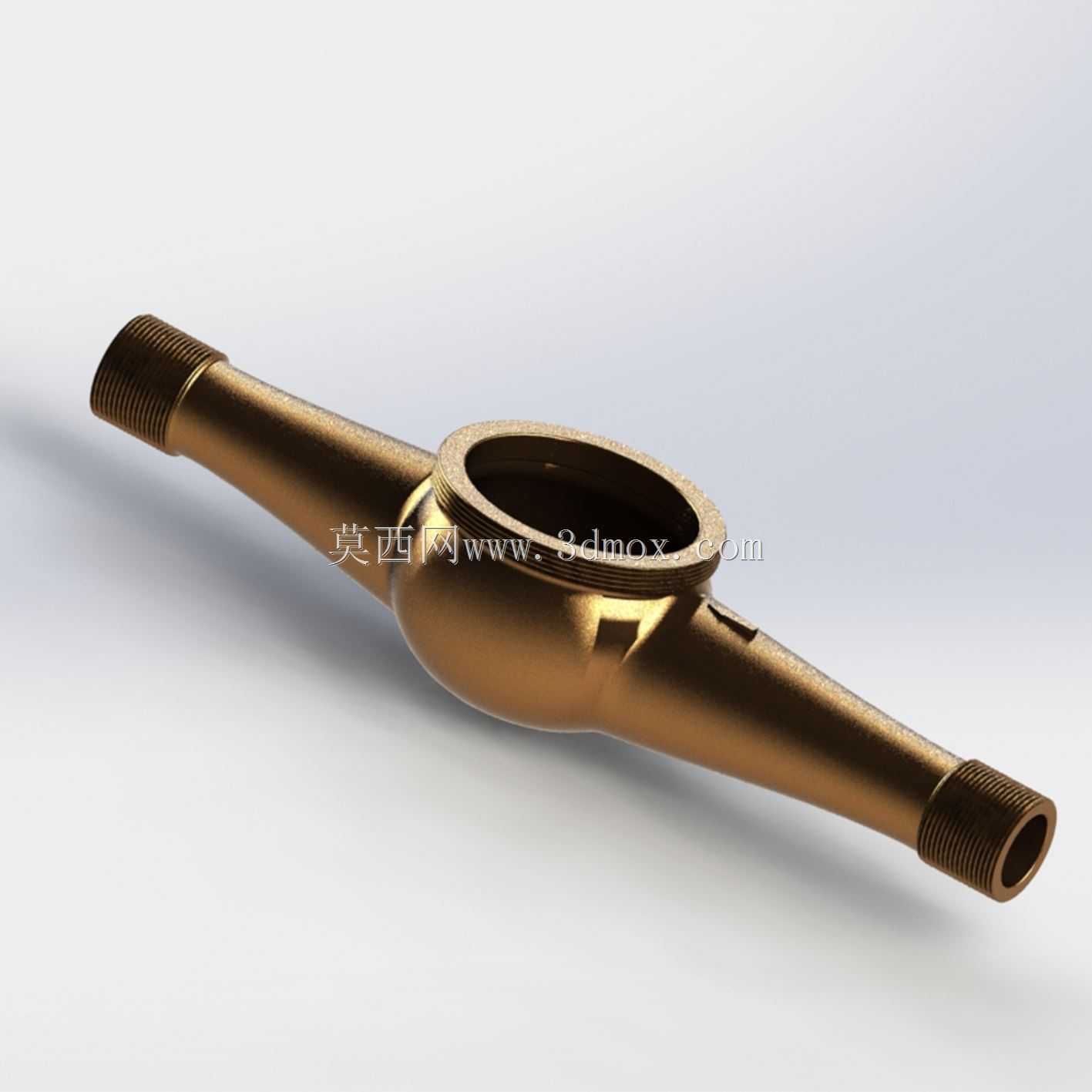

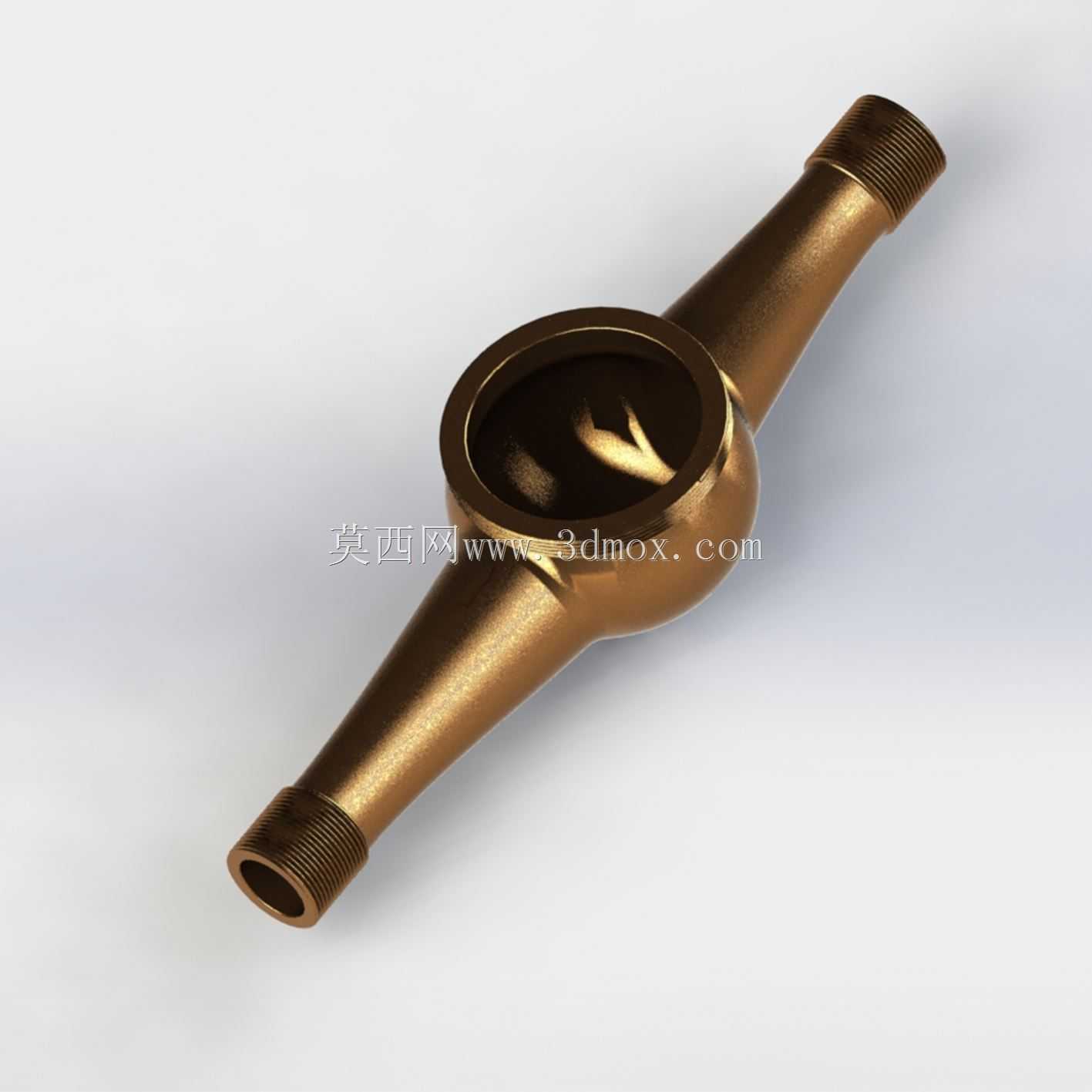

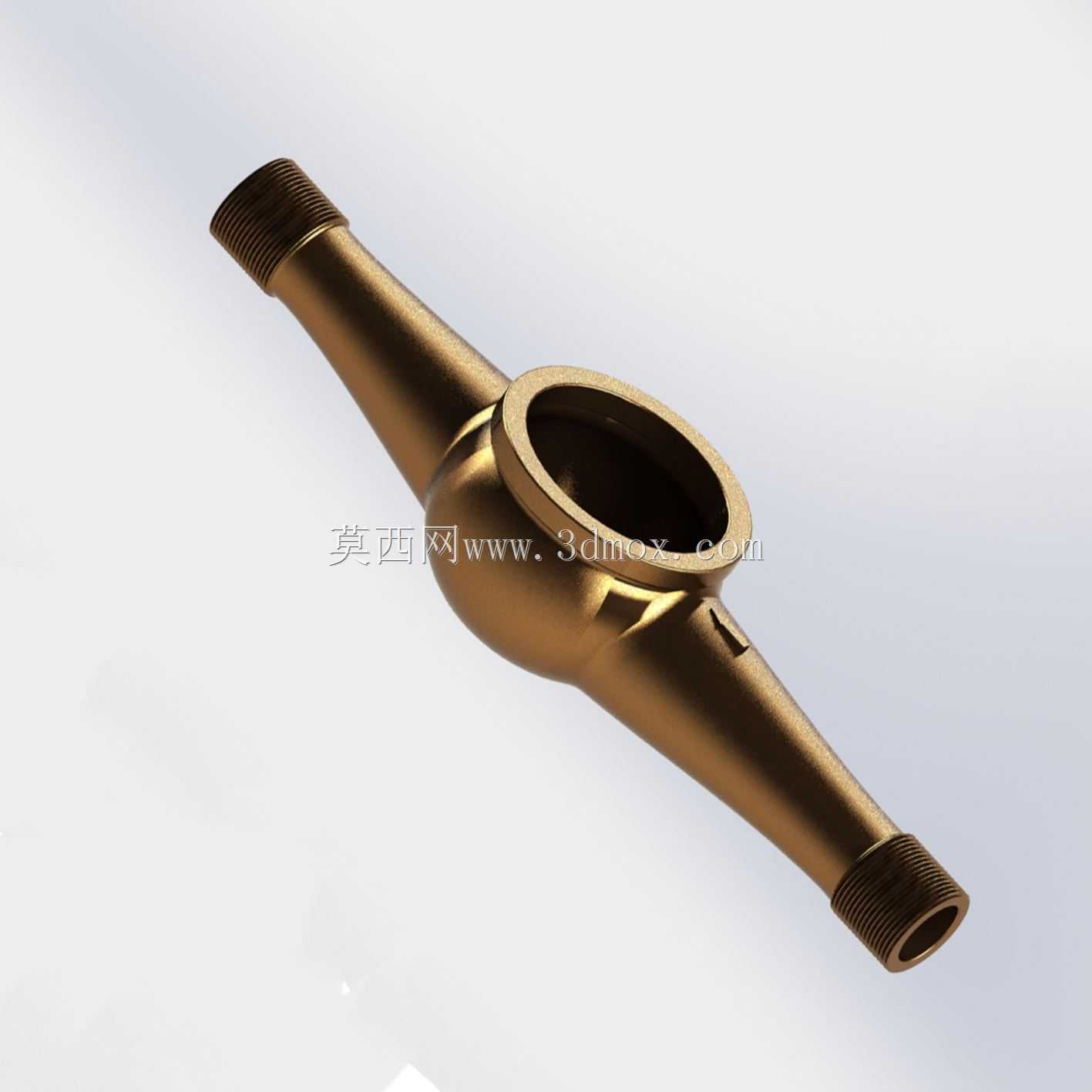

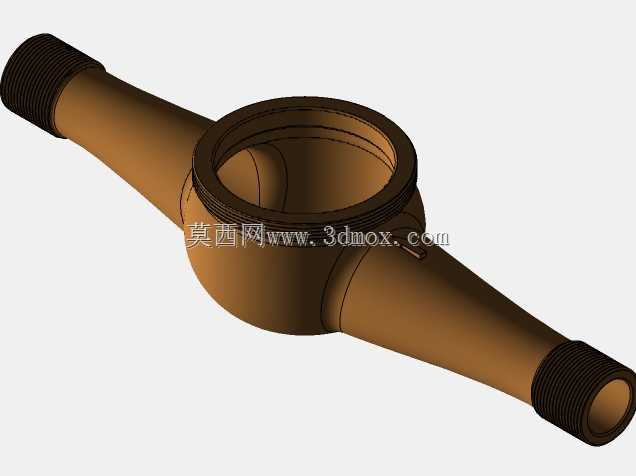

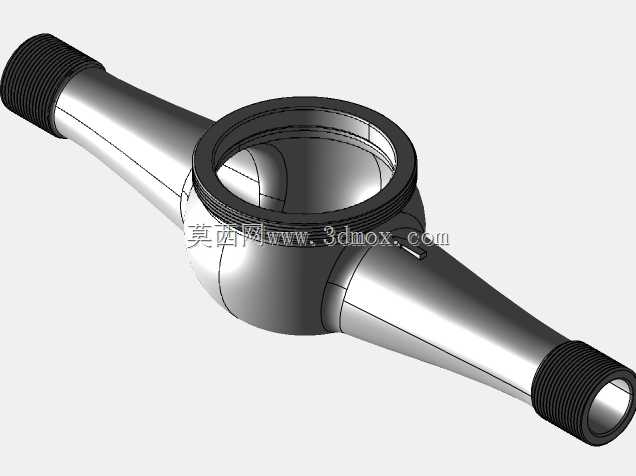

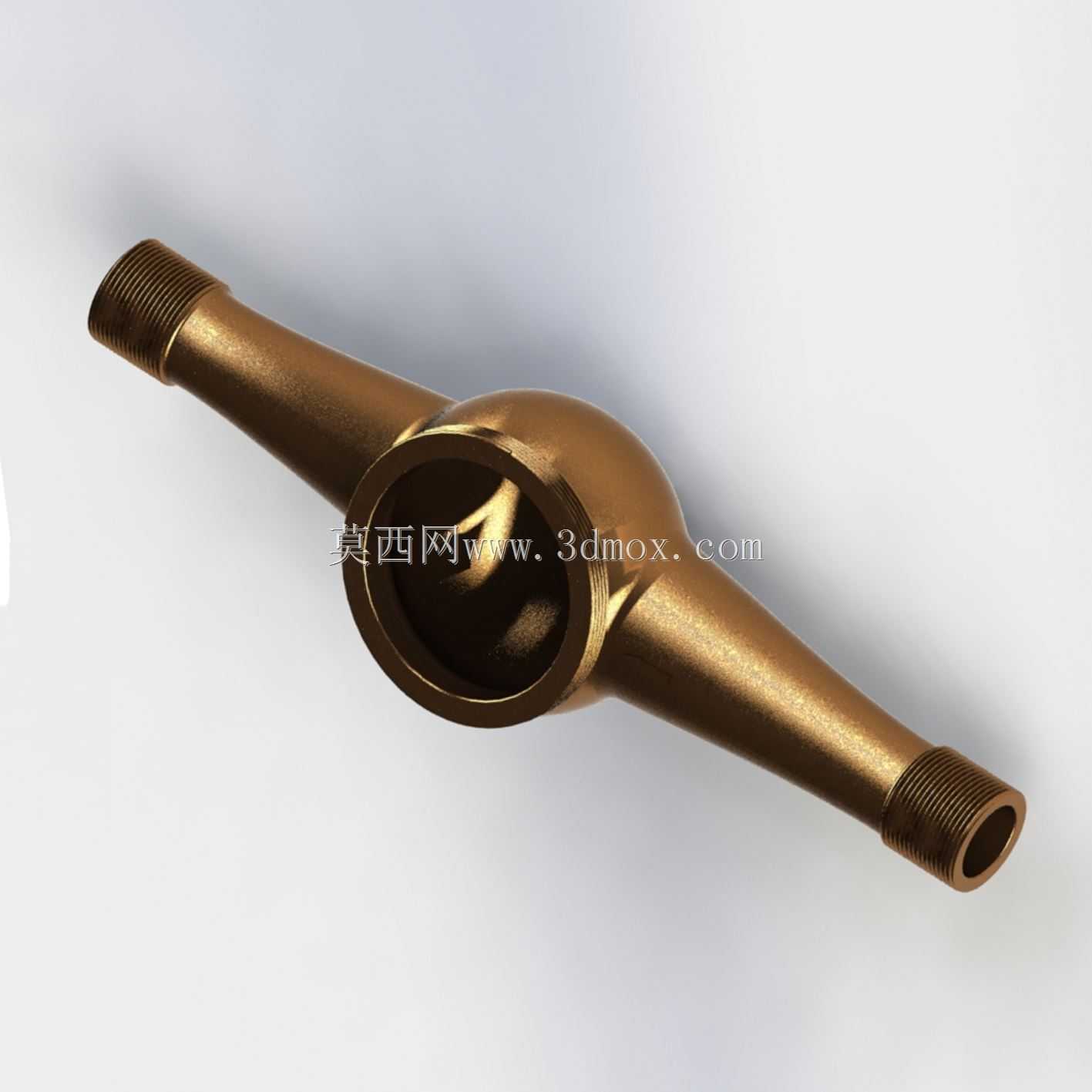

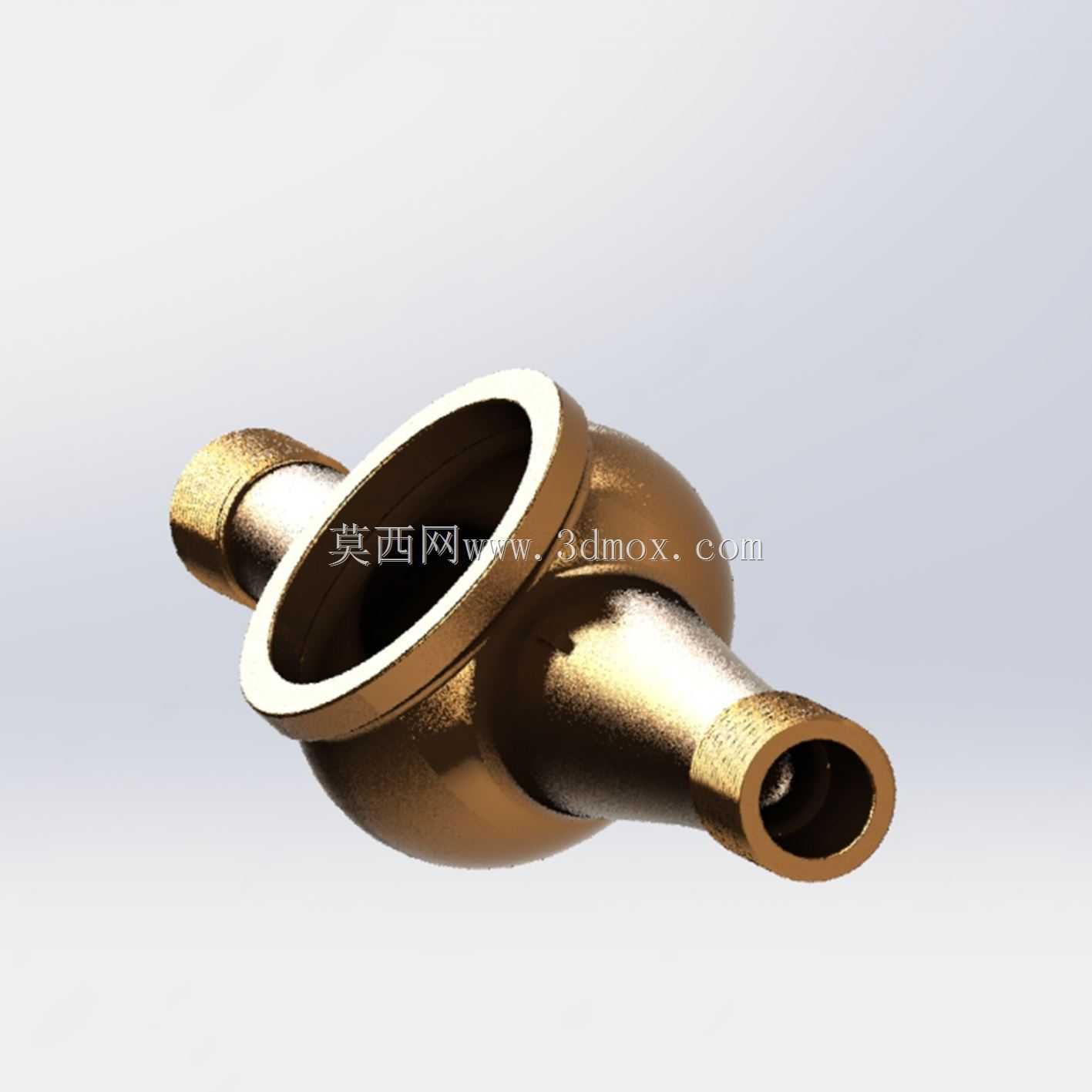

日常民用供水、商用建筑给排水系统里，这类水表壳体是计量单元的核心承载构件，所有水流计量的核心机芯都要封装在这个腔体内部，两端的外伸接头直接对接入户供水支管，承担管路连接、压力承载、机芯防护的多重作用。做这个结构建模的时候，首先要考虑的是内腔的容积匹配，常规旋翼式水表的叶轮组件要完全置于腔体内的流道区域，不能出现结构干涉，同时要保证进水端到出水端的流道过渡平滑，避免出现局部涡流压损过大，影响计量精度的问题。从安装边界来看，两端接头的同轴度公差需要控制在合理范围内，现场安装时对接PPR或者金属管路才不会出现别劲应力，长期通水后不会因为应力集中出现接口渗漏。壳体的中部敞口是用来装配计数机构、压装密封玻璃罩的部位，这个位置的止口尺寸精度要求较高，既要保证密封胶圈的压缩量符合承压要求，又要让上盖压装后计数表盘处于水平可视状态，方便运维人员抄读数值。材质选用铸铜构型的时候，建模阶段就要预留好加工余量，尤其是两端接头的外螺纹部位、中部止口的密封面，毛坯铸造后需要二次车削加工，建模时的拔模斜度设置要符合砂型铸造的工艺要求，避免出现倒扣无法脱模的问题。实际管路应用中，这个构件要长期承受1MPa左右的供水静压，部分高层供水场景下瞬时水锤压力可能达到额定压力的1.5倍，所以壳体的壁厚设计要经过强度校核，尤其是腔体圆弧过渡的位置，不能出现壁厚突变导致的应力薄弱点。流道的转弯处做圆弧过渡处理，一方面可以降低水流经过时的水头损失，另一方面也能避免水中杂质长期冲刷局部壁面造成的磨损，延长构件的整体使用寿命。建模过程中还要兼顾装配工艺性，内部的叶轮轴安装定位柱要和两端流道保持同轴，叶轮转动时不会出现偏磨，保证计量灵敏度符合国标要求，同时壳体外部的加强筋设置既要满足结构强度，又不能过于突出影响后续的外表面防腐处理或者保温层包覆。
