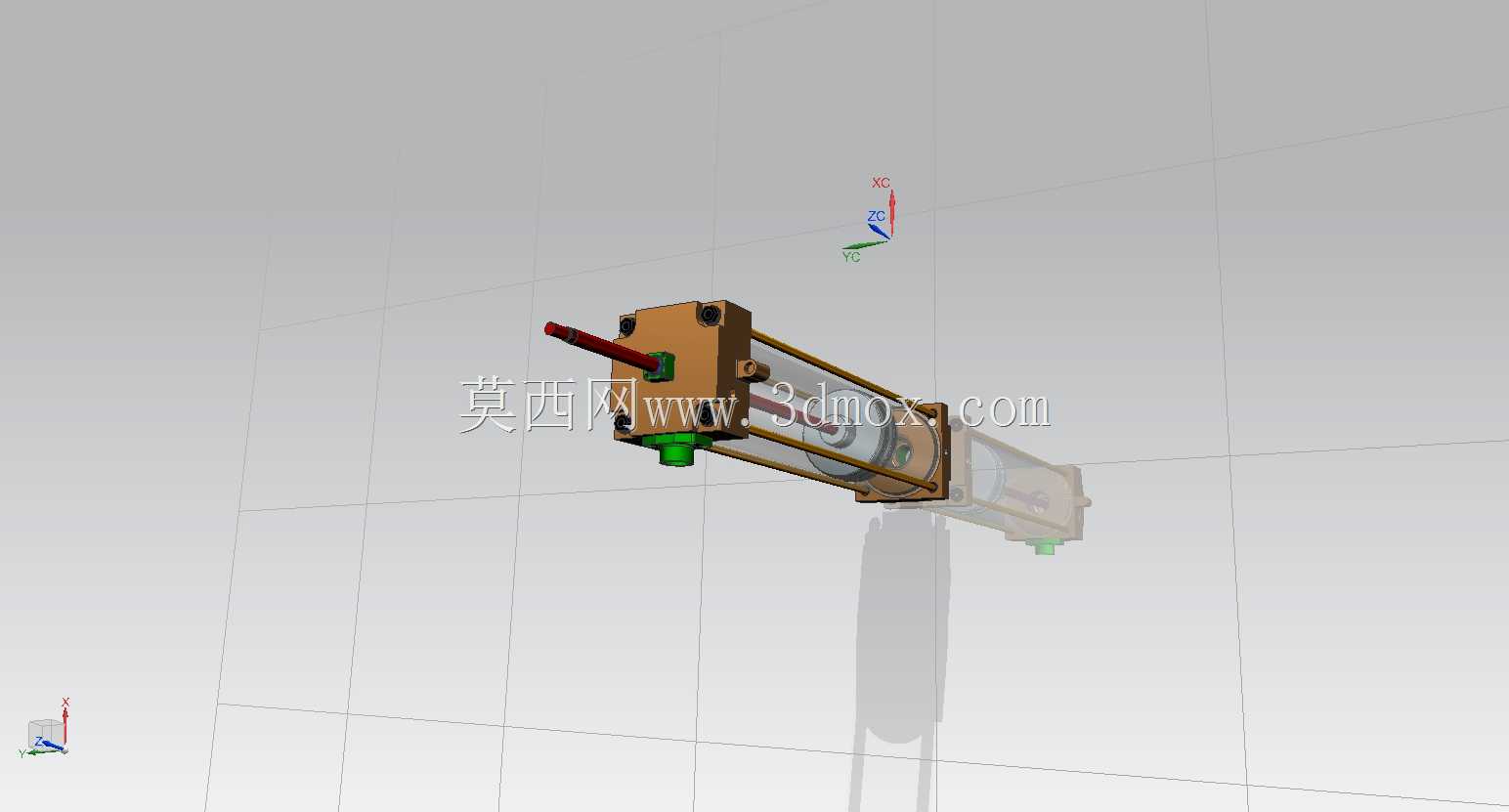

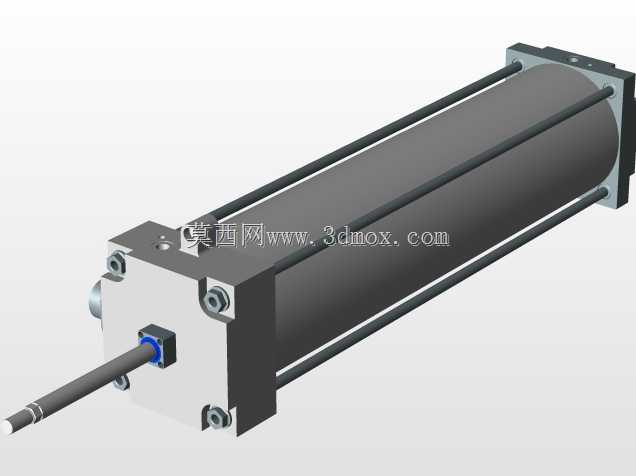

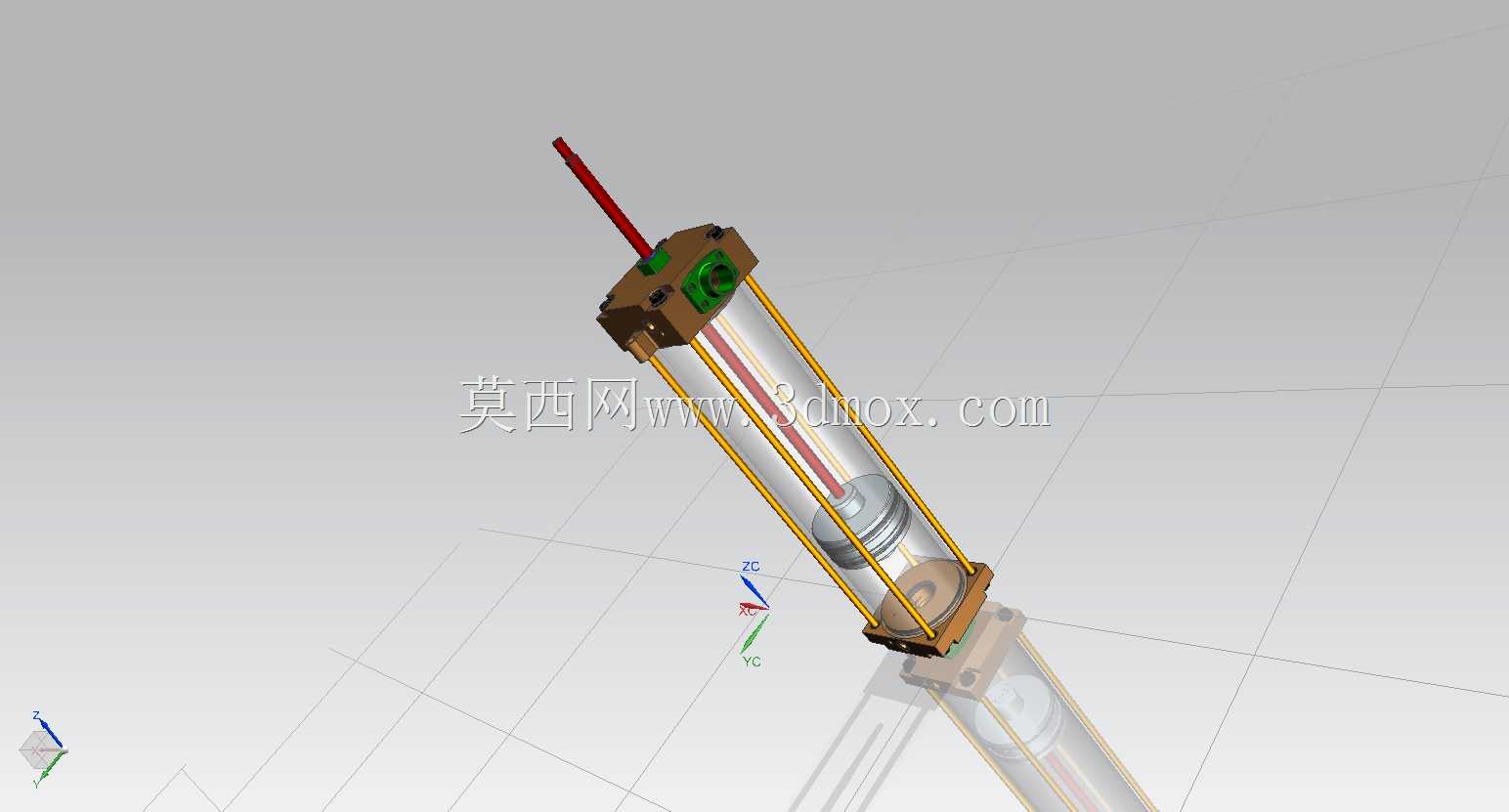

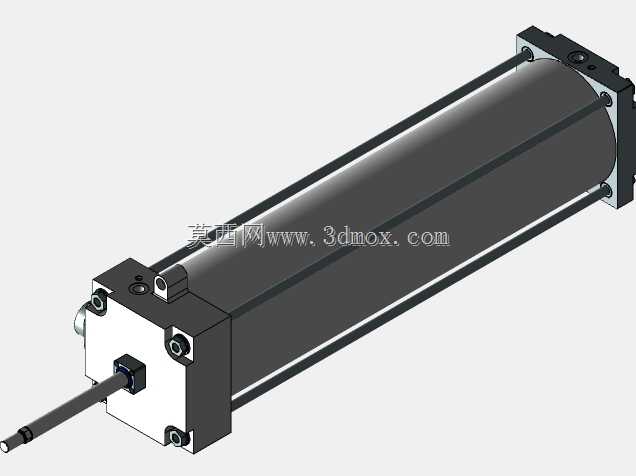

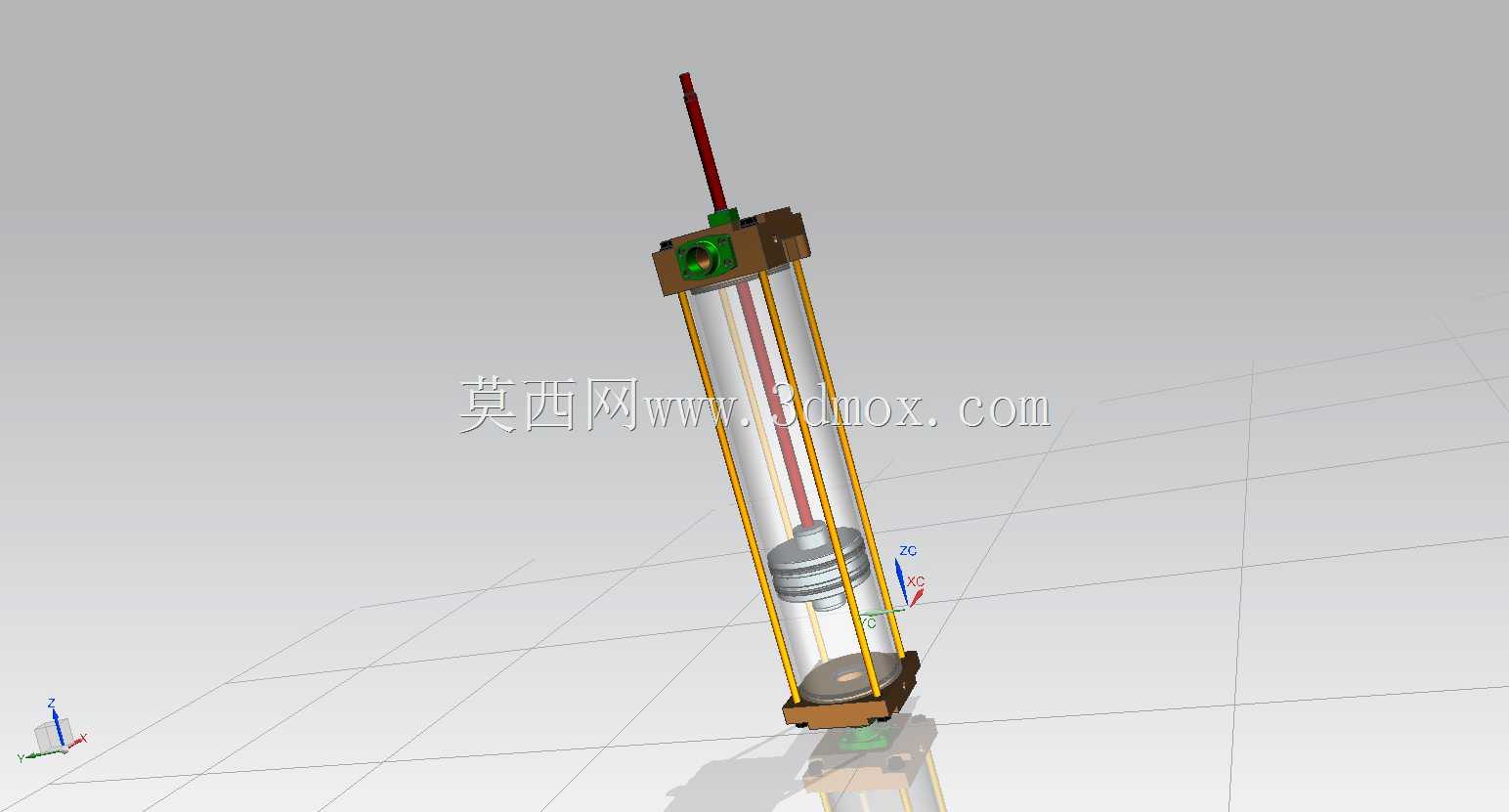

拉杆式双作用气缸活塞组件结构

在气动自动化生产线的工位布局中，这类带拉杆结构的气缸活塞组件是直线往复执行动作的核心载体，常见于工件移栽、夹具夹紧、物料推送、挡料限位这类高频次往复动作场景，相比电动执行件响应速度更快，结构更简单，维护成本更低，在轻工包装、电子装配、汽车零部件加工线的辅机工位上应用占比极高。

从实际功能来看，活塞组件是气缸内部将压缩空气压力能转化为直线机械能的核心部件，活塞本体上的密封槽需要适配对应规格的活塞密封圈、导向环、耐磨环，保证缸筒两腔的气压隔离，避免窜气导致的输出力不足、动作卡顿问题；伸出的活塞杆需要做表面硬化处理，降低往复运动过程中的磨损速率，杆端的外螺纹结构用来连接负载接头，可适配浮动接头、鱼眼接头、连接法兰等不同安装辅件，抵消安装过程中的同轴度误差，避免活塞杆受径向力导致的密封件偏磨。

设计这类活塞组件时，首先要匹配对应缸径的输出力要求，根据工作气压0.4-0.8MPa的常用区间核算活塞受压面积，保证额定输出力能覆盖负载的摩擦阻力、惯性力与安全余量；其次要考虑活塞与缸筒的配合间隙，导向环的尺寸公差需要控制在合理范围，既保证运动顺畅无卡滞，又不会因为间隙过大导致密封件受挤损坏；四根周向均布的拉杆用来锁紧前后端盖，拉杆的长度需要匹配缸筒的轴向尺寸，锁紧时的预紧力要均匀，避免端盖倾斜导致活塞运动别劲。

安装边界上，这类拉杆式气缸的安装尺寸需要匹配对应缸径的标准安装规范，缸筒外径、拉杆中心距、活塞杆伸出长度、端盖安装孔位都要符合通用气动元件的安装互换要求，方便现场替换维护；活塞的轴向行程要和缸筒长度匹配，避免活塞运行到行程端点时撞击端盖，通常会在活塞两端预留缓冲密封的安装位置，配合端盖的缓冲结构降低行程末端的冲击噪音与结构损伤。实际建模过程中，需要重点还原密封槽的尺寸精度、拉杆的周向位置度、活塞杆与活塞的同轴度要求，这些细节直接决定了后续出图加工、装配验证的可行性，避免出现装配干涉、密封件无法装入的问题。
